SATEL VERSA 15

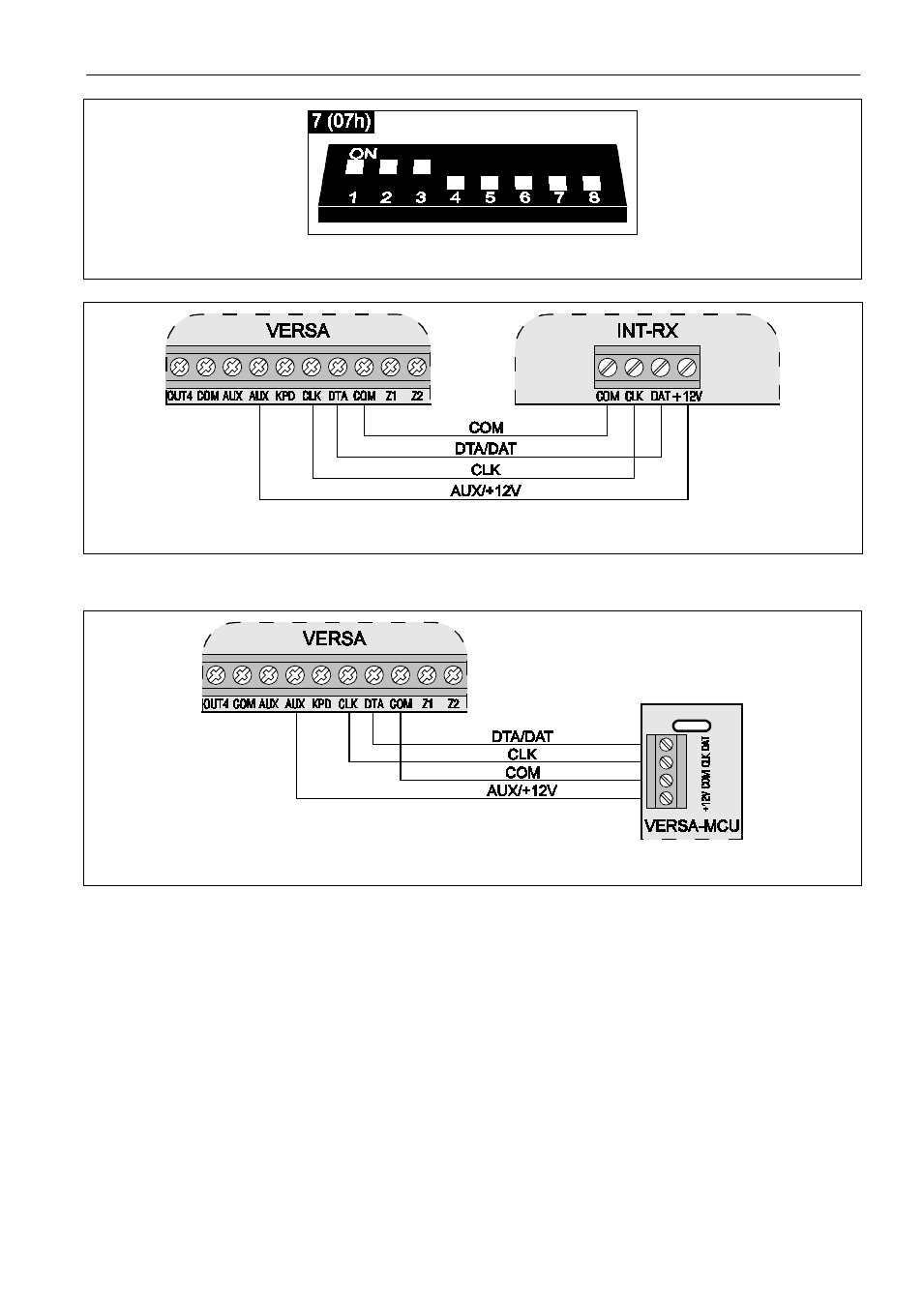

Fig. 13. Mode de réglage de l'adresse dans le module INT-RX.
Fig. 14. Mode de raccordement du module INT-RX.
3.5.5 Raccordement du contrôleur du système sans fil 433 MHz
Fig. 15. Mode de raccordement du contrôleur VERSA-MCU.
Un contrôleur VERSA-MCU peut être raccordé à la centrale. Il permet d’attribuer
aux utilisateurs des télécommandes 433 MHz (jusqu’à 30 télécommandes – aucune
télécommande ne peut être attribuée à l’installateur). Il est aussi possible d’installer jusqu’à
30 détecteurs sans fil 433 MHz dans le système d’alarme. La centrale VERSA peut gérer 30
zones sans fil au maximum. Si le numéro de la zone sans fil est le même que celui
de la zone filaire (sur la carte électronique ou dans les modules d’extension), il est possible
de sélectionner la zone qui sera gérée (voir : notice P
ROGRAMMATION ). Le réglage
de l’adresse dans le contrôleur n’est pas nécessaire.
Notes :
• Le contrôleur VERSA-MCU est identifié par la centrale comme deux dispositifs : INT-RX
(adresse 7) et VERSA-MCU (adresse 8).
• Si le contrôleur VERSA-MCU est raccordé à la centrale, l’installation du module
d’extension INT-RX / INT-RX-S et du contrôleur ACU-100/ ACU-250 est impossible dans
le système.
