Information importante
• Raccordez cet appareil comme indiqué avant de l’utiliser. Effectuez les raccordements en fonction
du type d’appareil à raccorder.
• Certains réglages peuvent être nécessaires sur cet appareil en fonction de la méthode de
connexion. Référez-vous à chaque connexion pour plus de détails.
• Sélectionnez les câbles (vendus séparément) en fonction des composants à connecter.
REMARQUE
• Ne pas brancher le cordon d’alimentation avant d’avoir terminé toutes les connexions.
• Lorsque vous effectuez les connexions, reportez-vous également au mode d’emploi des autres
composants que vous souhaitez connecter.
• Veillez à connecter correctement les mêmes canaux (gauche avec gauche, droit avec droit).
• Ne pas mêler les cordons d’alimentation avec les câbles de connexion. Vous risquez de générer un
bourdonnement ou du bruit.

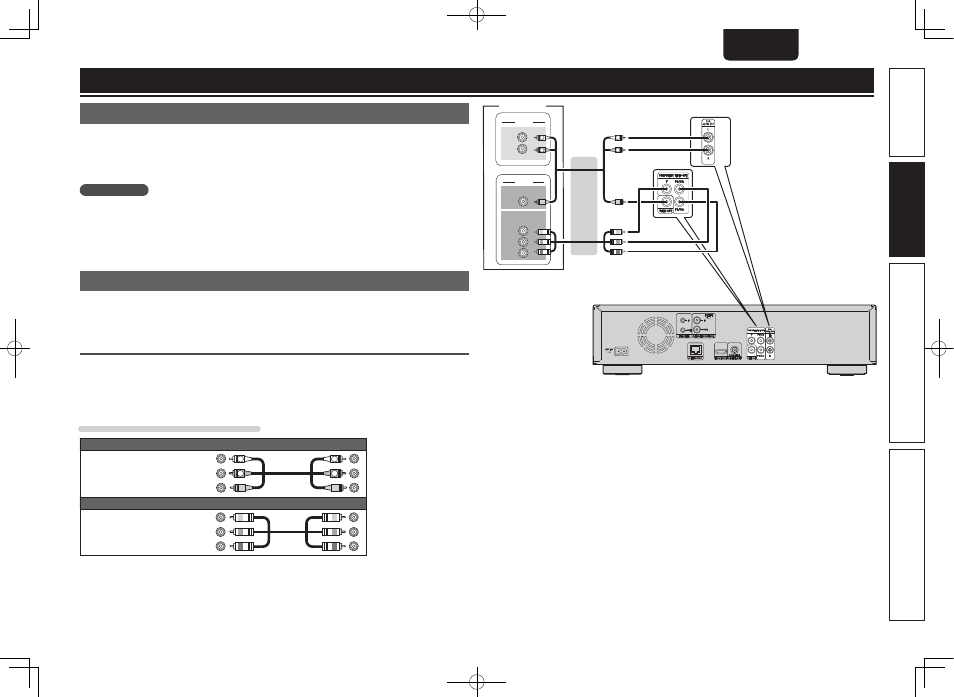

Connexion d’un récepteur AV
Pour une connexion à l’aide d’un câble HDMI, voir “ Connexion ” (vpage 4). Cette section décrit les
connexions n’utilisant pas de câble HDMI.
Connexion à un récepteur AV avec une prise d’entrée audio
2-canaux analogique
• Cette connexion est recommandée lorsque les spécifications d’un récepteur AV connecté à l’appareil
sont les suivantes :
• Non prise en charge de l’entrée HDMI
• Entrée audio (coaxiale) numérique non prise en charge
• Sélectionnez la prise à utiliser et branchez l’appareil.
Câbles utilisés pour les connexions
Câbles audio et vidéo
Câbles audio et vidéo
(fourni)
R
L
R
L (Blanc)
(Rouge)
(Jaune)
Câble vidéo
Câble vidéo composante
(vendus séparément)
(Vert)
(Bleu)
(Rouge)
Récepteur AV
