INSTALLATION
HPR130 gaz manuel
Mode d’emploi
3-33
5
Grosseur du câble
Courant d’entrée
Pouvoir de coupure
recommandé pour 15 m
Tension
nominal
recommandé des fusibles
de longueur maximale
d’entrée
Phasé
à 19,5 kW sortie
à fusion temporisée
Coté pour 60 °C
200/208 V c.a.
3
62/58 A
85 A
30 mm
2
(3 AWG)
240 V c.a.
3
52 A
65 A
26 mm
2
(4 AWG)
400 V c.a.
3
32 A
40 A
10 mm
2
(8 AWG)
440 V c.a.
3
28 A
35 A
8 mm
2
(8 AWG)
480 V c.a.
3
26 A
35 A
8 mm
2
(8 AWG)
600 V c.a.
3
21 A
30 A
6 mm
2
(10 AWG)
Sectionneur
Le sectionneur permet de déconnecter (isoler) la tension d’alimentation. Installer cet
interrupteur près de la source de courant pour faciliter l’accès à l’opérateur.
L’installation doit être confiée à un électricien agréé et conformément aux codes nationaux
ou locaux qui s’appliquent.
The switch should:
• isoler le matériel électrique et déconnecter tous les conducteurs sous tension de la
tension d’alimentation quand il est sur OFF (arrêt);
•
avoir une position OFF (arrêt) et une position ON (marche) clairement indiquées par un «O» (pour OFF)
et «1» (pour ON);
• comporter une manette pouvant être verrouillée en position «OFF»;
•
comporter un mécanisme automatique qui sert d’arrêt d’urgence;
•
être muni de fusibles à fusion lente ayant le bon pouvoir de coupure (voir le tableau ci-avant).

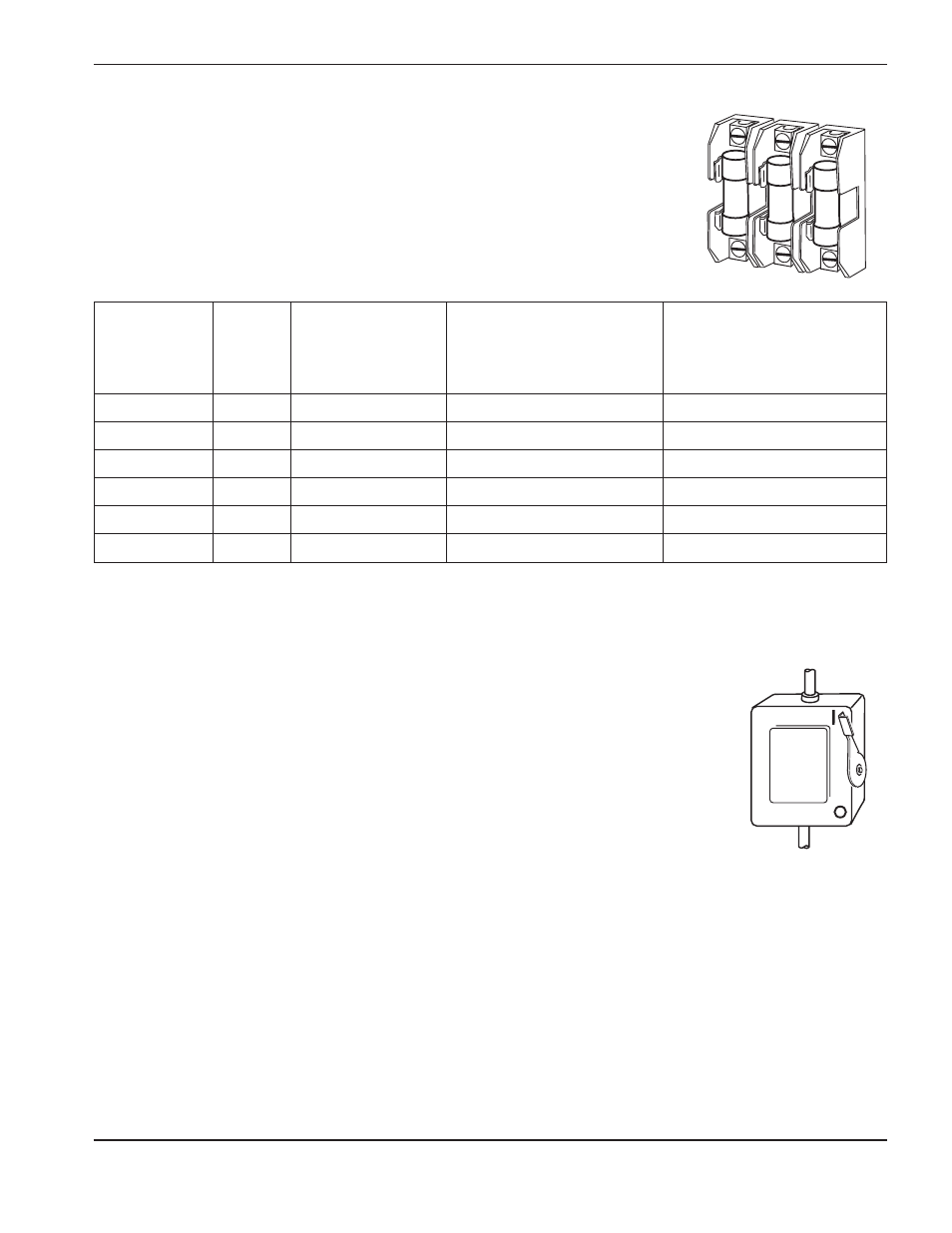

Exigences relatives à l’alimentation électrique
Généralités
Tous les interrupteurs, fusibles à fusion temporisée et câbles d’alimentation sont
fournis par le client et doivent être choisis conformément aux codes de l’électricité
nationaux ou locaux qui s’appliquent. L’installation doit être confiée à un électricien
agréé. Utiliser un sectionneur de ligne principale distinct pour la source de courant.
Câble d’alimentation
La grosseur des fils varie selon la distance de la prise à la boîte principale. Utiliser un câble d'alimentation de type
SO à quatre conducteurs avec température nominale du conducteur de 60 °C. L’installation doit être confiée à un
électricien agréé et conformément aux codes nationaux ou locaux qui s’appliquent.
FUSE
SWITCH BOX
Note :
Les recommandations AWG du câble sont tirées du tableau 310-16 du manuel du code de
l’électricité national (USA).
