INSTALLATION
5
HPR130 gaz manuel Mode d’emploi 3-13

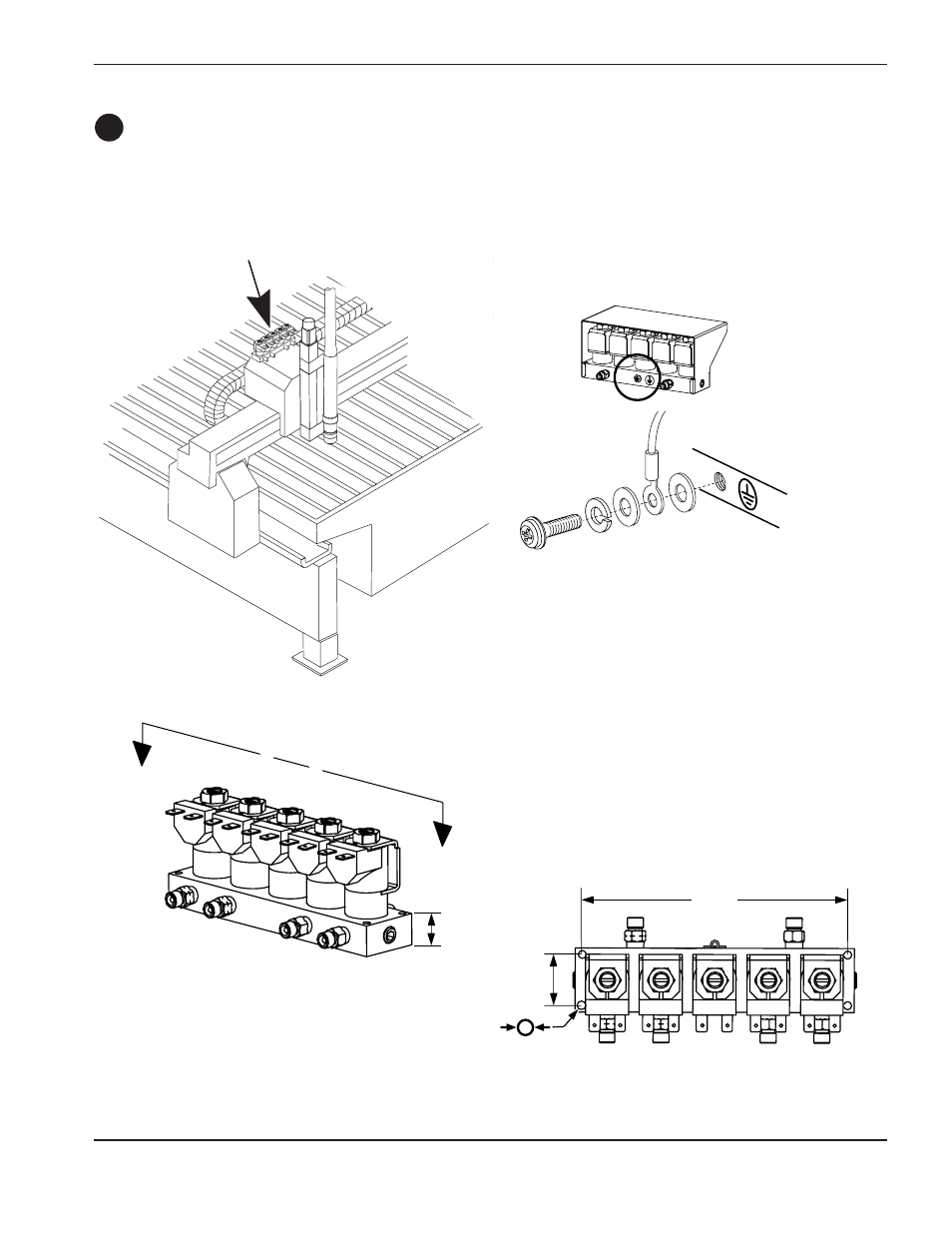

Installation du bloc d’électrovannes
• Monter le bloc d’électrovannes près du dispositif de réglage en hauteur de la torche. La longueur maximale
des tuyaux entre le bloc d’électrovannes et la torche est de 1,8 m.
D
A
A
A-A
30 mm
4.7 mm
19 mm
157 mm
Mise à la terre du bloc d’électrovannes
