INSTALLATION
5

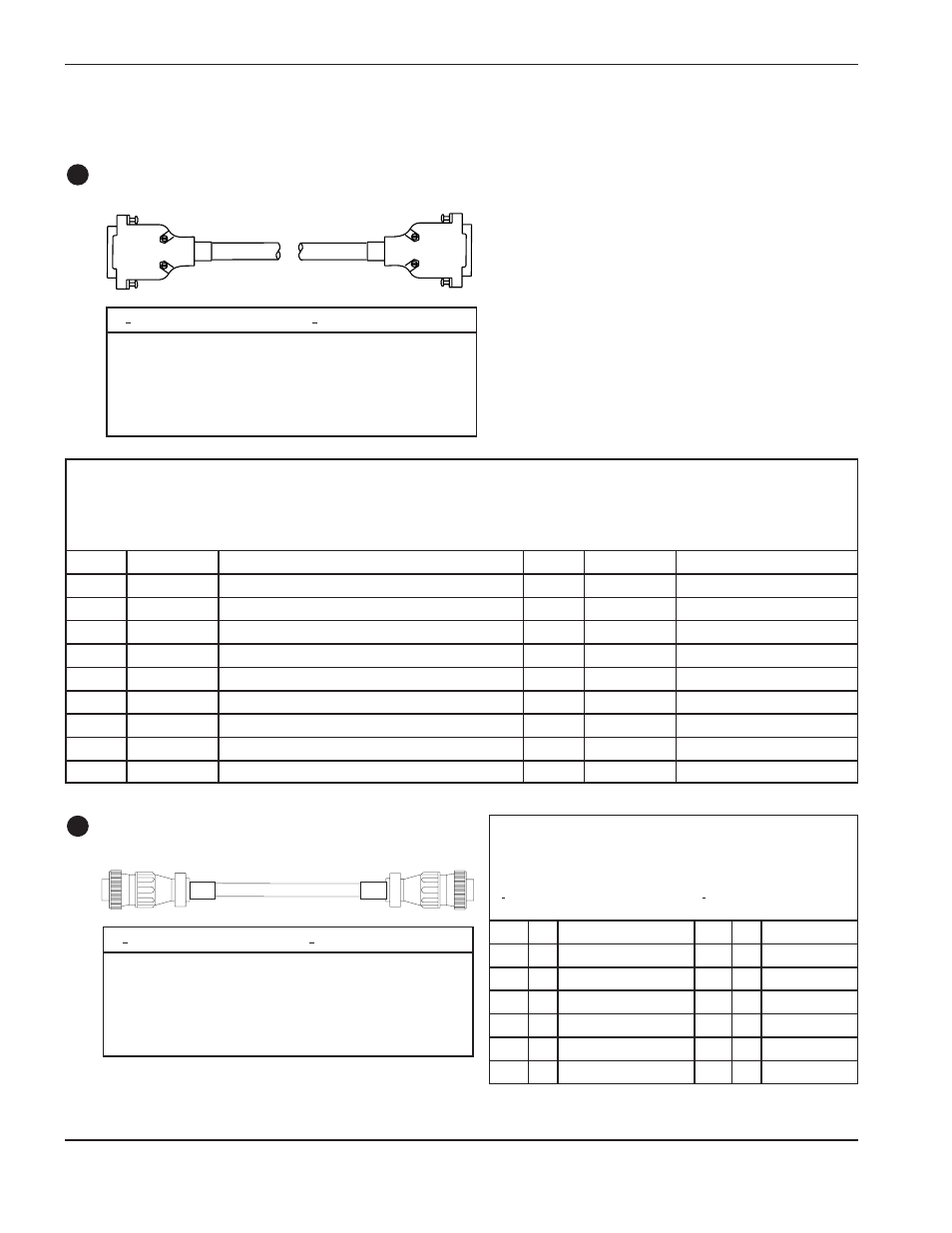

3-18 HPR130 gaz manuel Mode d’emploi
Câbles source de courant-console des gaz
Câble de commande 5
Câble d’alimentation
6
E/S = Entrée/sortie
N o pièce Longueur N o pièce Longueur
123784* 3 m (10 ft) 123737 25 m (82 ft)
123839 4.5 m (15 ft) 123738 35 m (115 ft)
123691 7.5 m (25 ft) 123739 45 m (150 ft)
123840 10 m (35 ft) 123842 60 m (200 ft)
123711 15 m (50 ft) 123843 75 m (250 ft)
123841 20 m (65 ft)
N o pièce Longueur N o pièce Longueur
123785* 3 m (10 ft) 123740 25 m (82 ft)
123846 4.5 m (15 ft) 123676 35 m (115 ft)
123674 7.5 m (25 ft) 123677 45 m (150 ft)
123847 10 m (35 ft) 123849 60 m (200 ft)
123675 15 m (50 ft) 123850 75 m (250 ft)
123848 20 m (65 ft)
* Les numéros de câbles 123784 et 123785 doivent être utilisés avec les systèmes dont la console des gaz est montée sur la source de courant.
LISTE DES SIGNAUX DU CÂBLE – Câbles source de courant-console des gaz
Extrémité source de courant Extrémité console des gaz
Numéro du Numéro du
contact Entrée/sortie Description contact Entrée/sortie Fonction
1 Pas connecté 1
6 Pas connecté 6
2 Entrée/sortie CANL 2 Entrée/sortie Communication série CAN
7 Entrée/sortie CANH 7 Entrée/sortie Communication série CAN
3 Terre CAN 3 Référence terre CAN
9 Pas connecté 9 Pas connecté
8 Pas connecté 8
4 Pas connecté 4
5 Pas connecté 5
LISTE DES SIGNAUX DU CÂBLE –
Câbles source de courant-console des gaz
Extrémité source de courant Extrémité console des gaz
N o du N o du
contact E/S Description contact E/S Fonction
1 120V c.a.-sous tension 1
2 120V c.a.-retour 2
3 Terre 3
4 Pas connecté 4
5 Pas connecté 5
6 24V c.a.-sous tension 6
7 24V c.a.-retour 7
