INSTALLATION
5
3-12
HPR130 gaz manuel
Mode d’emploi
Mise en place de la console des gaz
• Placer la console des gaz près de la table de coupe. Laisser de l’espace pour enlever les côtés supérieur et
latéral droite pour l’entretien. L’orientation préférée est montrée sur la figure ci-après. La longueur maximale
des câbles entre la source de courant et la console des gaz est de 75 m. La longueur maximale des câbles
et des tuyaux entre la console des gaz et le bloc d’électrovannes est de 20 m.
C

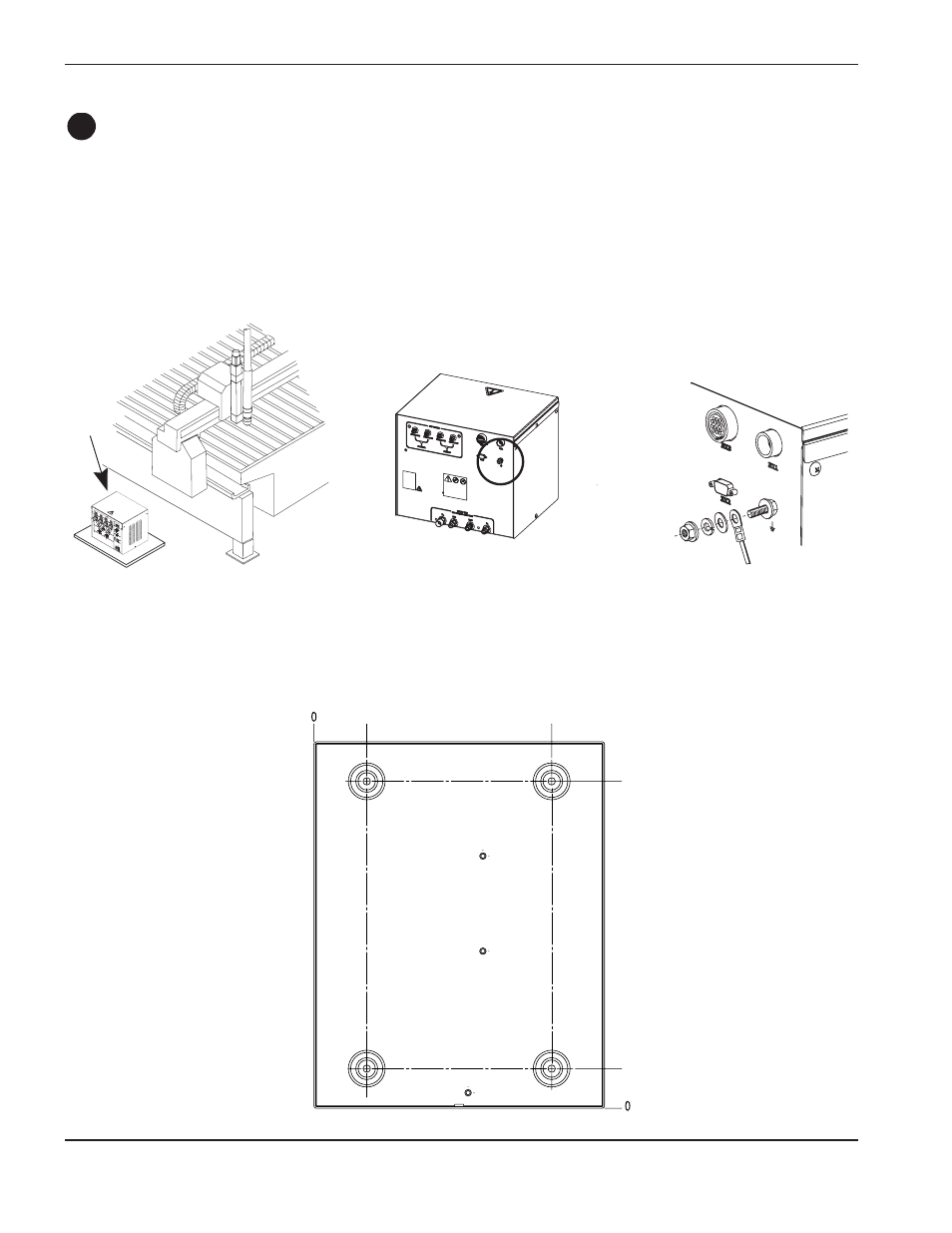

Orientation préférée de la
console des gaz
38,1 mm
314,5 mm
228,6 mm
50,8 mm
Mise à la terre de la console des gaz
