ENTRETIEN
5
5-20 HPR130 gaz manuel Mode d’emploi

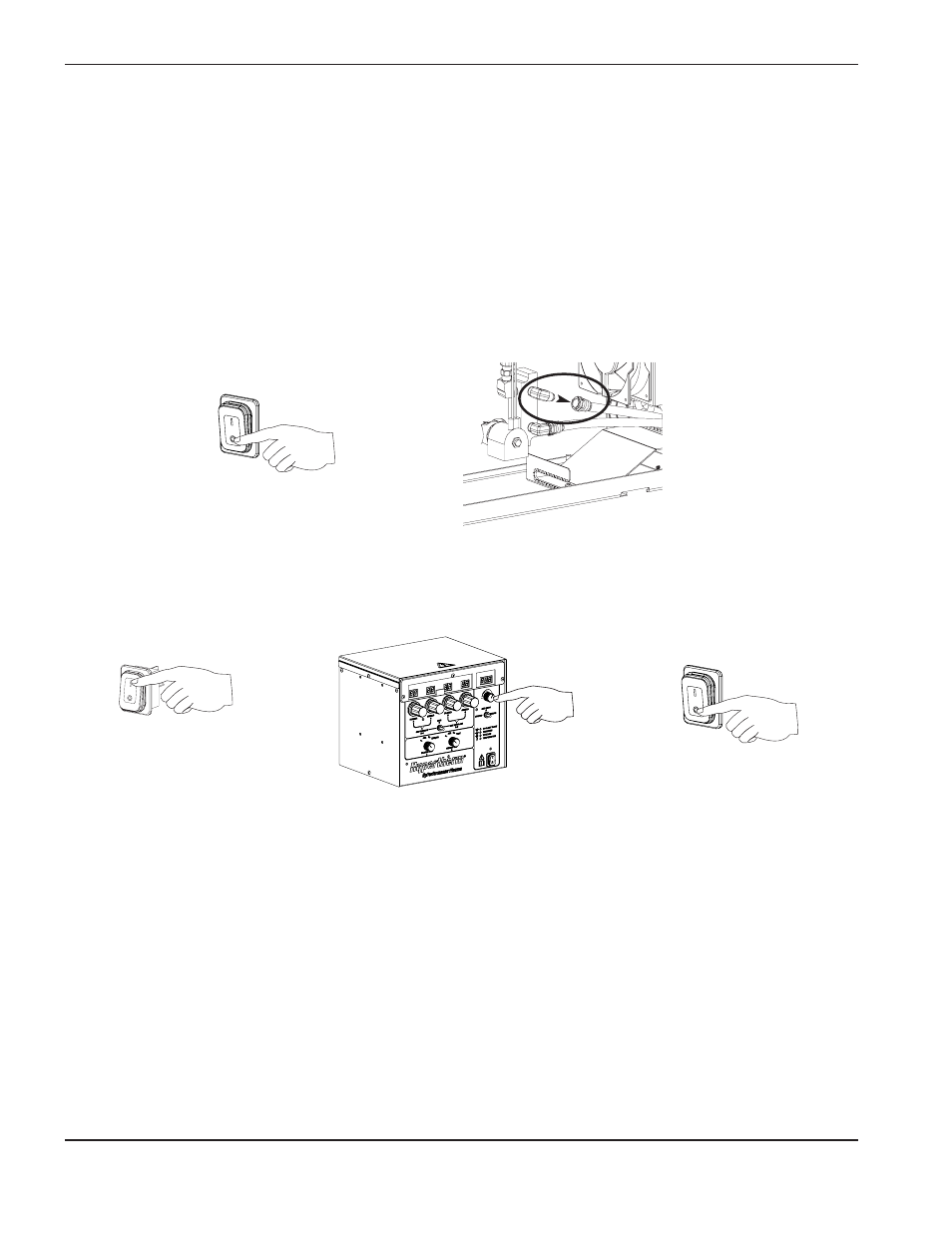

1. Couper l’alimentation (OFF). Débrancher le tuyau du liquide de refroidissement de retour (tuyau bleu avec
ruban adhésif rouge) du collecteur de la source de courant et le mettre dans un contenant de 20 litres.
2. Rétablir l’alimentation (ON). Appuyer de façon continue sur le bouton sélecteur de courant (8) et laisser le
liquide de refroidissement s’écouler pendant 60 secondes. Relâcher (8) puis couper l’alimentation sur OFF.
3. Mesurer la quantité de liquide de refroidissement dans le contenant. Celui-ci doit faire environ 4 litres. S’il y a
moins de 4 litres, il peut y avoir un bouchon dans le système du liquide de refroidissement ou un problème avec
la pompe. L’écoulement total chute quand le tuyau de retour est raccordé et s’arrête au point de consigne.
4. Si le débit est de 2,65 L/min ou supérieur, vérifier le signal de tension du débitstat.
Méthode d’essai d’écoulement du liquide de refroidissement
Le circuit imprimé de commande (PCB3) reçoit un signal de tension du débitstat qui dépend du débit (L/min ou
gal/min) du liquide de refroidissement. Une tension de 0,67 V c.c. du débitstat égale 2,3 litres par minute (0,6
gal/min). Le PCB3 permet au système de fonctionner si la tension de signal est égale ou supérieure à 0,67 V c.c.
Si la console des gaz indique une erreur d’écoulement du liquide de refroidissement (093) on doit arrêter (OFF) le
système et le remettre en marche (ON) et on doit effectuer l’essai suivant pour déterminer si le problème vient de
l’écoulement du liquide de refroidissement ou du débitstat.
