Si la valeur introduite est inférieure à la valeur minimale ou supérieure à la valeur maximale,
le backlight du display clignote et la valeur introduite est remplacée par la valeur minimale ou
maximale ou par la dernière valeur validée.
Pour accéder à l’étape suivante de programmation, appuyer sur la touche
�
SSi nous n’appuyons sur aucune touche pendant 5 minutes, l’équipement saute à l’écran de
simulation,
“5�27�- ÉCRAN DE SIMULATION”
�

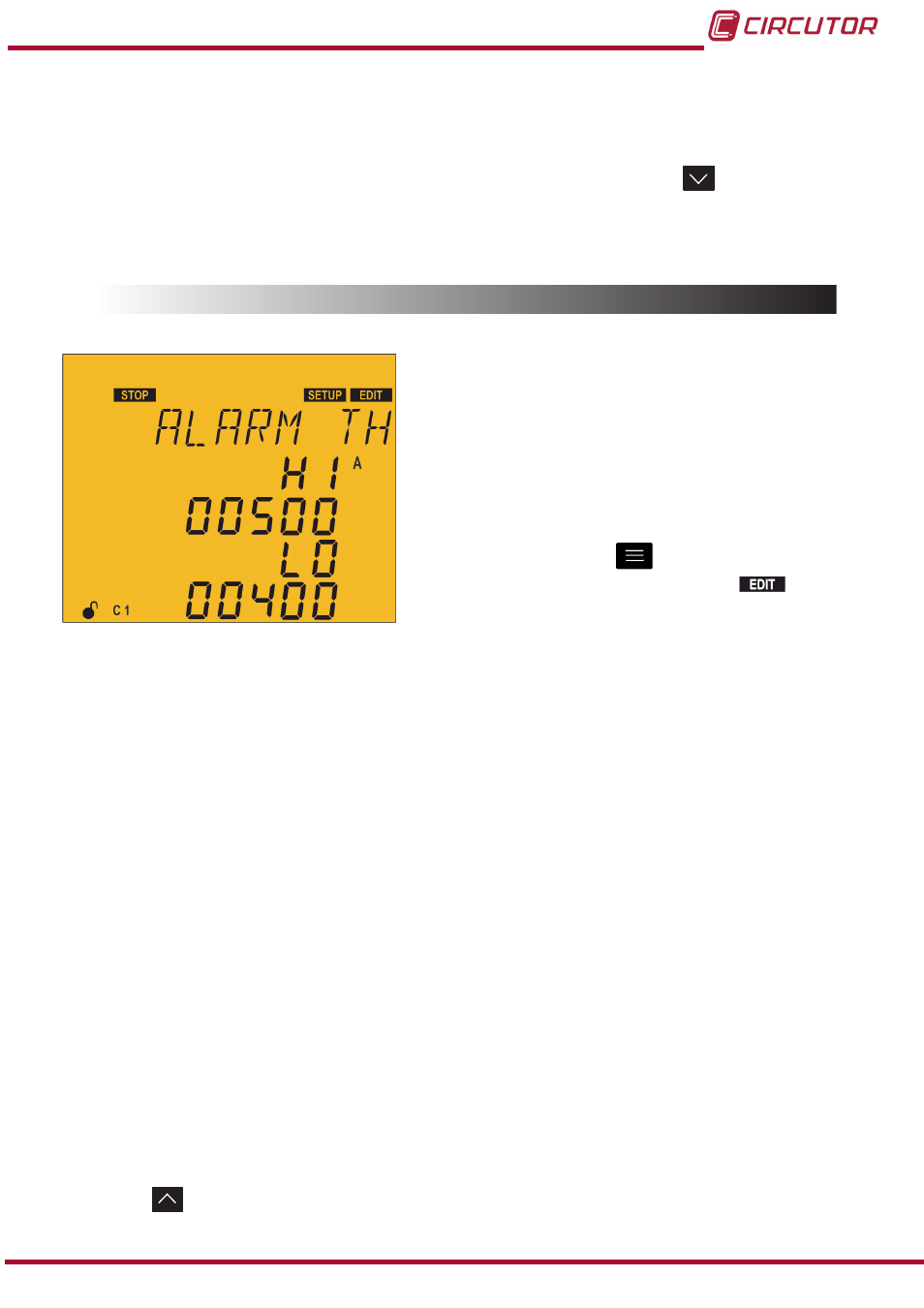

5.23.- ALARME THD DE COURANT x I
Sur ce point sont configurés les seuils à partir
desquels sera activée l’alarme de % de la valeur
de THDI x courant (
E09
)�
L’alarme doit être activée (
)
Les valeurs programmées servent pour les 3
phases que mesure l’équipement.
Appuyer sur la touche
pour entrer en mode
édition, il est identifié par le symbole
et le
clignotement des chiffres à modifier.
La valeur à programmer sur cette alarme correspond directement à la valeur du total de courant
harmonique que l’on veut considérer comme consigne.
Par exemple : Si l’on veut programmer
une valeur de consigne
Lo
lorsque les 200A de courant harmonique mesuré par le régulateur
sont dépassés, nous devons programmer directement 00200 dans cette section.
Les paramètres à configurer sont :
La
valeur
Lo
, lorsque l’équipement dépasse cette valeur durant 30 minutes, l’alarme
E09
saute, et l’alarme
E11
est activée, le
SMART III FAST entre dans un état de non
connexion et active l’alarme
E11
�
La
valeur
HI
, si l’équipement dépasse cette valeur pendant 30 secondes, l’alarme
E09
saute et si l’alarme
E12
est activée, le
SMART III FAST entre dans un état de
déconnexion et active l’alarme
E12
�
Si l’équipement revient en dessous de la valeur
Lo
pendant 10 minutes, il désactive les
alarmes et entre dans l’état normal de fonctionnement.
Dans l’état de
non connexion, l’équipement ne connecte pas les échelons, mais ne les
déconnecte pas si la manoeuvre l’exige�
Dans l’état de
déconnexion il déconnecte tous les échelons et ne les laisse pas se connecter.
La touche
augmente la valeur du chiffre.
