4�4�3� BARRE ANALOGIQUE

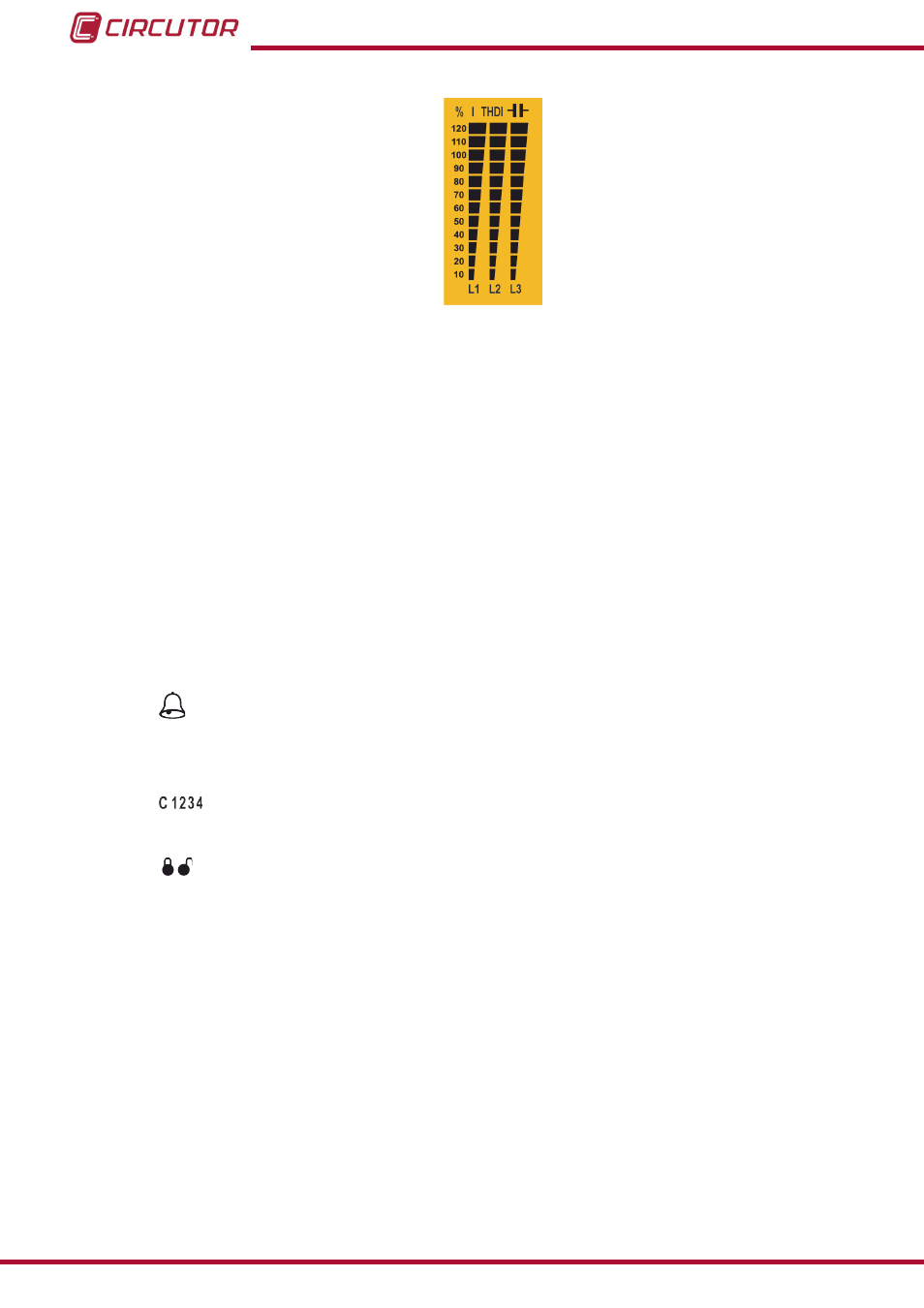

Figure 14 : Barre analogique
Cette barre est affichée sur les écrans de mesure et peut afficher :
 le % de courant de chacune des phases,
 le THD de courant de chaque phase,
 la puissance connectée à la batterie�
À travers le menu de configuration, le paramètre à afficher est sélectionné. ( “5�14�- BARRE
ANALOGIQUE” )
Est également affiché sur l’écran d’affichage des résultats du TEST, le % de charge des
condensateurs�
4�4�4� AUTRES SYMBOLES DU DISPLAY
Le display affiche également :
Alarme, lorsque l’équipement a détecté une alarme, la backlight de l’écran clignote et
l’icône alarme s’allume. Pour voir la cause de l’alarme, il faut accéder à l’écran d’alarmes
actives ( “4�6�- ÉTATS DE FONCTIONNEMENT” )
Cosinus objectif, lles icônes indiquent lequel des 4 cosinus cible possibles a été
sélectionné ( “5.3.- COS φ CIBLE” )�
Édition bloquée/débloquée, l’édition des paramètres de programmation est bloquée
par un mot de passe, ces icônes nous indiquent si elle est bloquée ou non.
