CORRECT INCORRECT
~
P1
P2
S1
S2
TC
LOAD CAPACITORS
Les transformateurs de courant
(TC) doivent mesurer le courant
conjoint des condensateurs plus
les charges.
Si cela ne fonctionne pas,
vérifier que les TC ne sont pas
court-circuités�
~
LOAD CAPACITORS
P1
P2
S1
S2
TC
S i l e s T C s o n t c o n n e c t é s
dans cette position AUCUN
CONDENSATEUR NE SERA
CONNECTÉ malgré l’existence de
charges inductives.
L’équipement ne compense pas�
~
LOAD CAPACITORS
P1
P2
S1
S2
TC
Si les TC sont connectés dans
c e t t e p o s i t i o n T O U S L E S
CONDENSATEURS SERONT
C O N N E C T É S , m a i s i l s n e
se déconnectent pas avec la
diminution de la charge.
R i s q u e d e s u r c o m p e n s e r
le réseau sans existence de
charge�

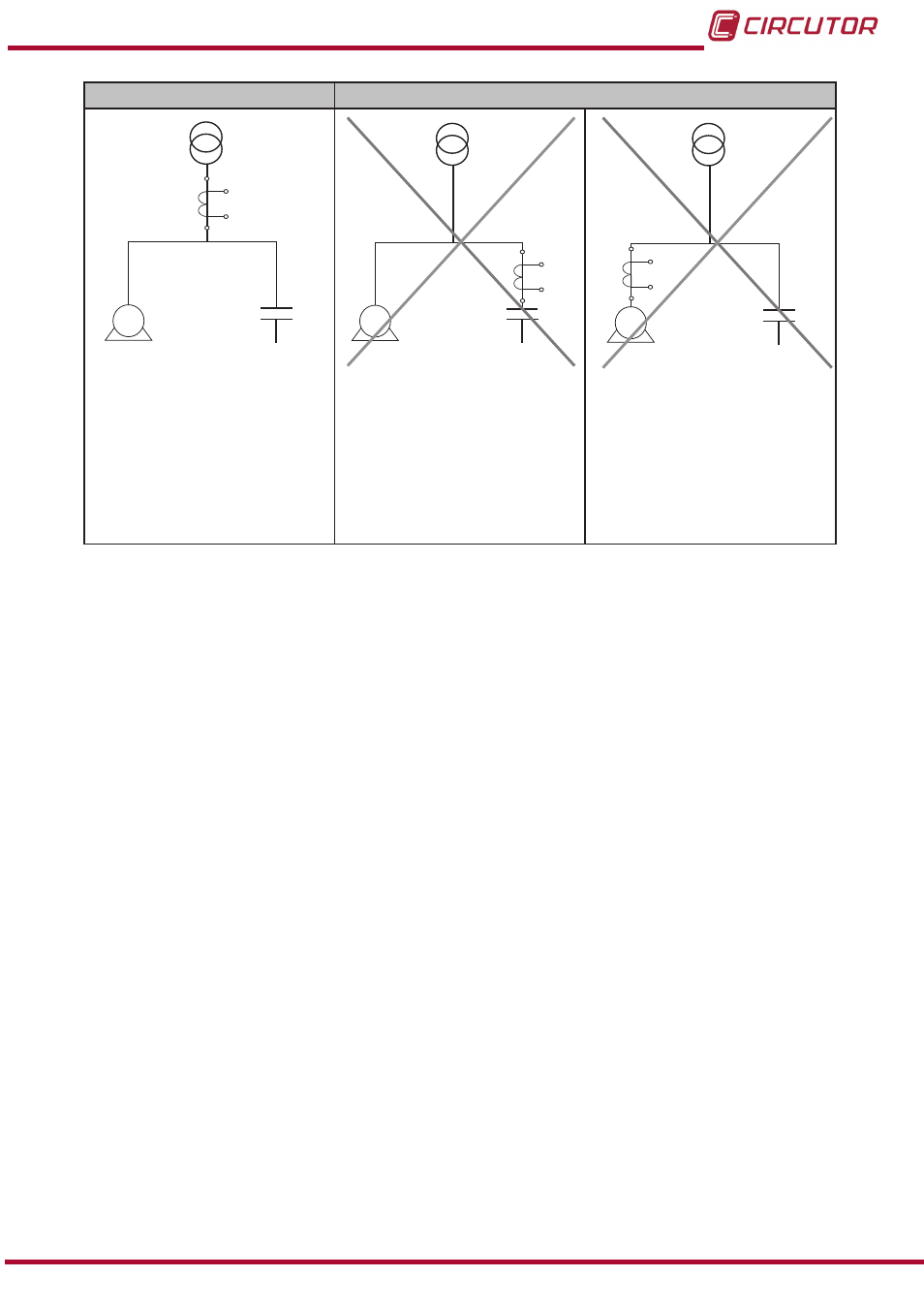

Figure 1 : Emplacement des transformateurs de courant
