3�5�3�- 3 tensions + neutre et 1 courant, modèle Computer SMART III FAST 6�
Type de connexion : 3U �1C
V
LN
I
L2
S1
L1
L2
L3
N
V
L1
V
L2
V
L3
S1 S2
P1 P2
S1 S1 S2 S2 S2
I
L3
I
L1
A1 A2
COM 1 2 3 4 5 6
COM ACT C1...C6
Power Supply
Power Supply

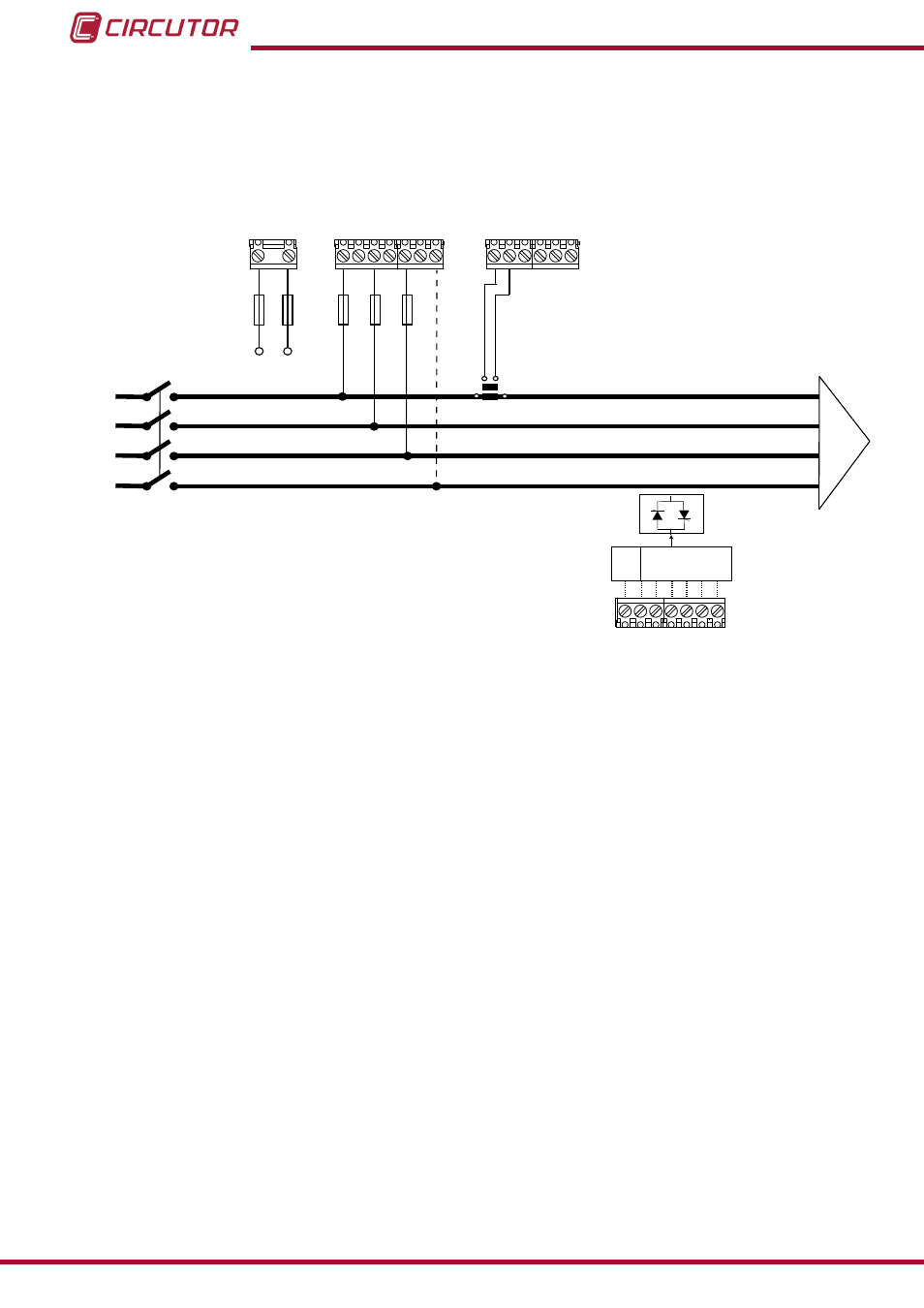

Figure 5 : 3 tensions + neutre et 1 courant, modèle Computer SMART III FAST 6�
Note : Dans le cas de ne pas respecter la forme de connexion indiquée, il faudra ajuster la
phase en suivant la procédure du “5�6�- CONNEXION DE PHASE”
Note : L’alimentation auxiliaire peut être connectée Phase-Neutre (comme sur la Figure 5 )
ou Phase-Phase, à condition de ne pas dépasser le rang d’alimentation (voir “6�- CARACTÉ-
RISTIQUES TECHNIQUES” )�
Note : Dans ce type de connexion, la connexion de neutre à V
LN
n’est pas obligatoire.
Note : Dans ce type de connexion, la connexion du transformateur de courant doit être faite
sur les bornes I
L1
.
