3�5�7�- Connexions du courant de fuites, I Δ
Pour la mesure du courant de fuites, il faut utiliser un transformateur différentiel, type WGS�
Le transformateur de courant de fuites doit être placé de telle sorte à mesurer le courant
de la batterie des condensateurs. Ainsi, il sera possible de détecter toute fuite de l’un des
condensateurs de la batterie�
~
TC
LOAD CAPACITORS
S1
S2
P1
P2
I
∆
S1
S1
S2
S2
I
L1,
I
L2,
I
L3

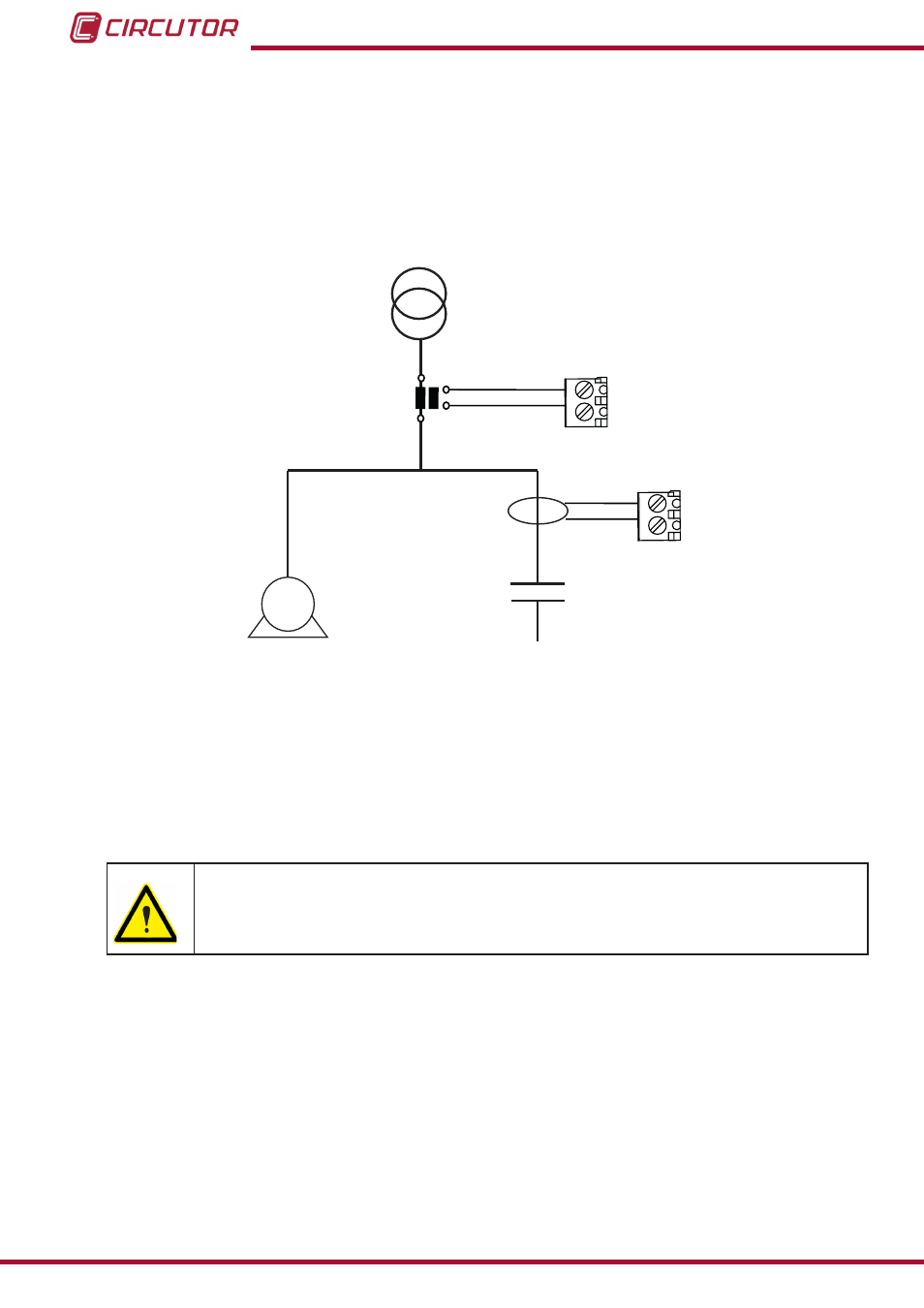

Figure 9 : Connexion du transformateur de courant de fuites ( I Δ )�
Note : La relation du transformateur différentiel doit être de 500 spires. Le courant maximal de
fuites que l’équipement peut mesurer correctement est d’1,5 A CA, bien que l’entrée maximale
soit de 5 A CA à travers le transformateur différentiel.
Ne pas manipuler le transformateur de courant de fuites avec le Computer
SMART III FAST alimenté�
