4.9.- COMMUNICATIONS RS-485
Les Computer SMART III FAST disposent d’une sortie de communication série type RS-485
avec un protocole de communications Modbus RTU ®
4�9�1� CONNECTIQUE
La composition du câble RS-485 devra être réalisée avec du câble à paire torsadée avec
une maille de blindage (minimum 3 fils), et avec une distance maximale entre le Computer
SMART III FAST et l’unité maître de 1 200 mètres de longueur.
Nous pourrons connecter sur ce bus un maximum de 32 Computer SMART III FAST �
Pour la communication avec l’unité maître, nous devons utiliser le convertisseur intelligent de
protocole de réseau RS-232 à RS-485 (M54020 convertisseur intelligent). Avec ledit conver-
tisseur, il n’est pas nécessaire d’utiliser la connexion du Pin 7 sur la partie RS-485.
B ( - )
A ( + )
S
A( + )
B( - )
S
RS-232 / USB / Ethernet / Profibus ...
PC
RS-485
RS-485
RS-232
USB
Ethernet
Profibus
...

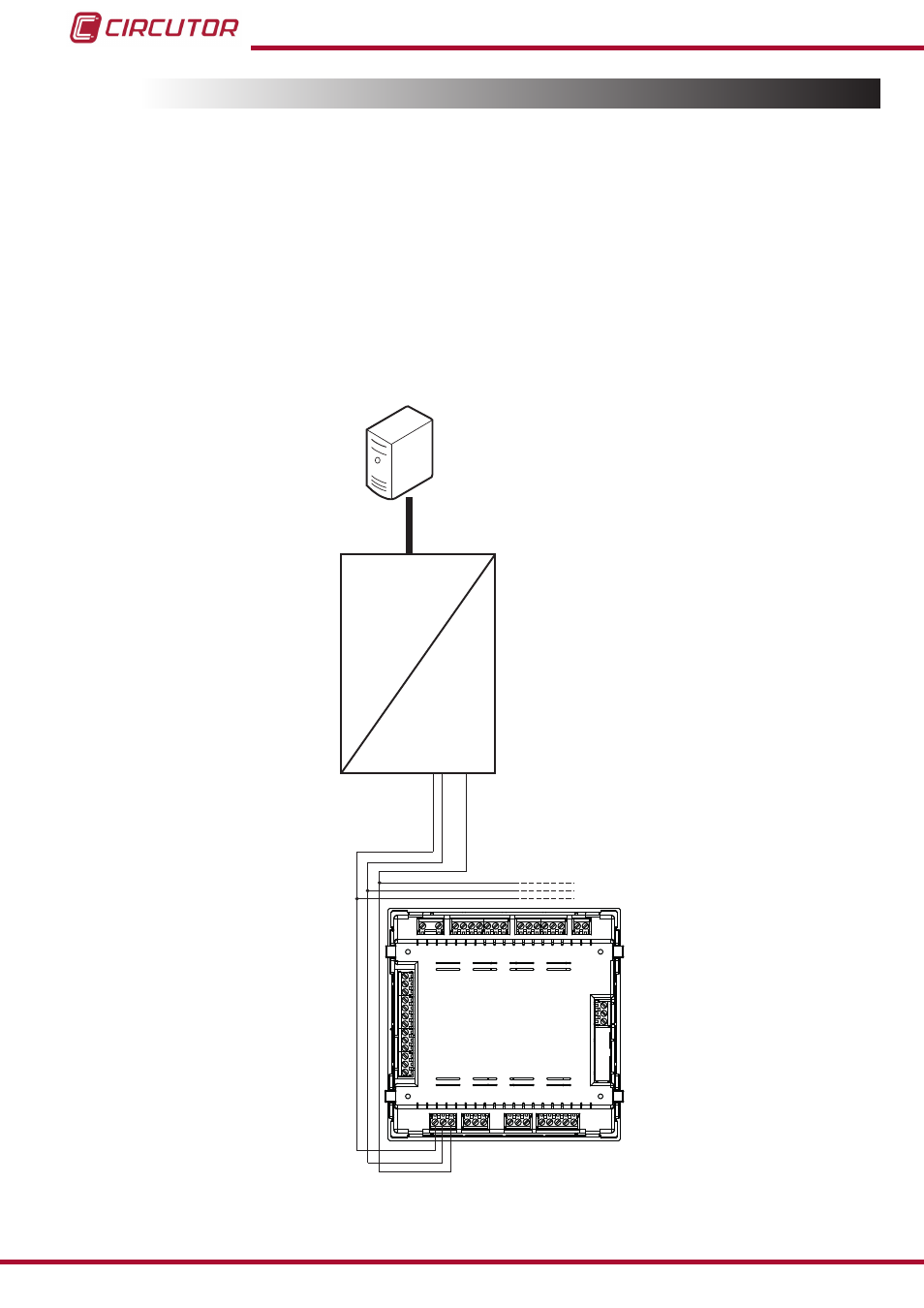

Figure 16 : Schéma de connectique RS-485
