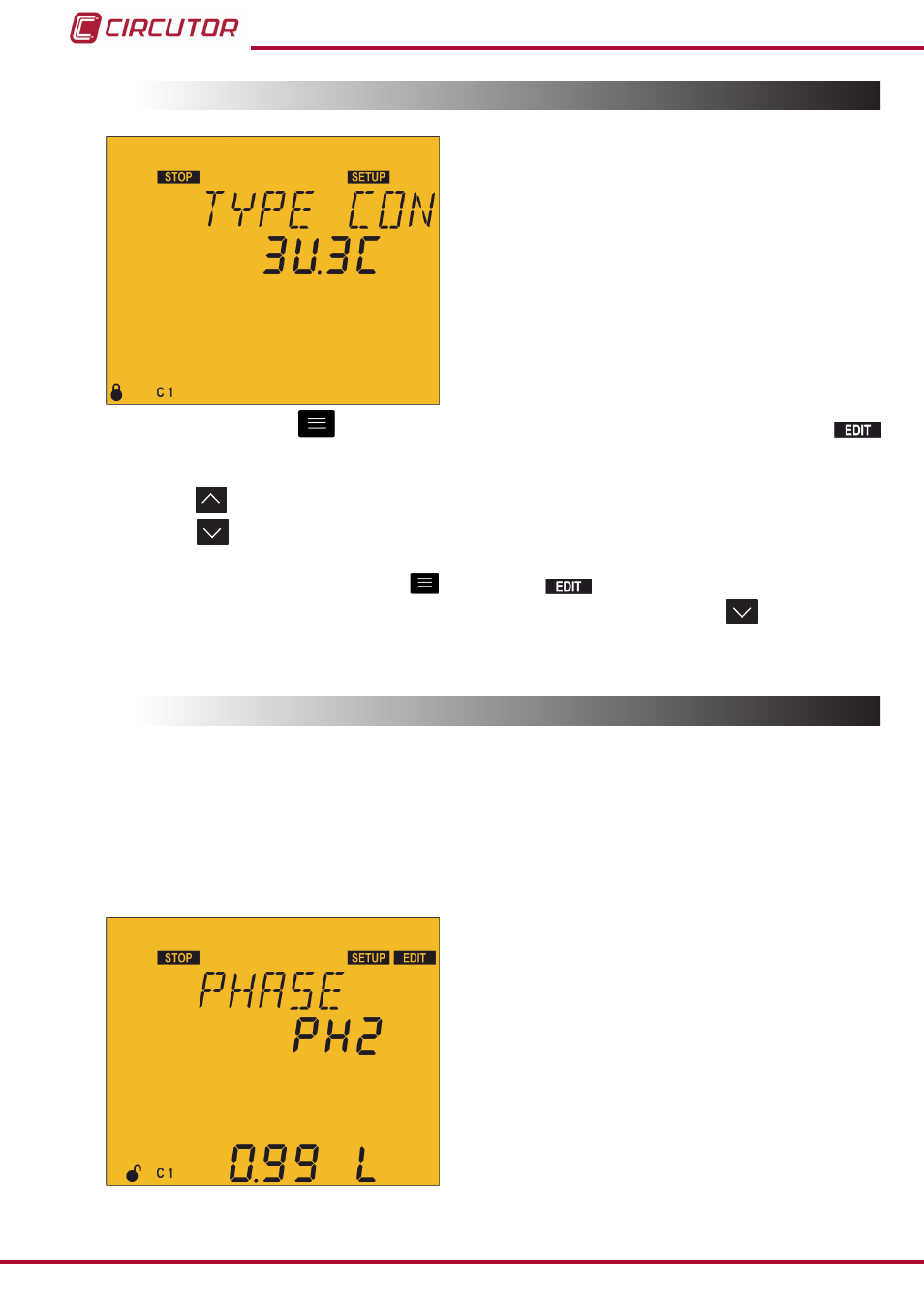

5.5.- TYPE DE CONNEXION
Sur ce point, le type de connexion est sélectionné,
où :
3u3C , 3 tensions + neutre et 3 courants
3u1C , 3 tensions + neutre et 1 courant
2u1C , 2 tensions et 1 courant
Appuyer sur la touche pour entrer en mode édition, il est identifié par le symbole
et le clignotement des chiffres à modifier.
La touche montre l’option suivante�
La touche montre l’option précédente�
Pour valider la donnée, appuyer sur , le symbole disparaît.
Pour accéder à l’étape suivante de programmation, appuyer sur la touche �
Si nous n’appuyons sur aucune touche pendant 5 minutes, l’équipement saute à l’écran de
simulation, “5�27�- ÉCRAN DE SIMULATION” �
5.6.- CONNEXION DE PHASE
Ce paramètre permet d’adapter l’équipement aux différentes options de connexion des câbles
d’alimentation et mesure et des transformateurs de courant, aux phases du système triphasé.
Selon le type de connexion qui a été programmé au point précédent, l’écran de connexion est
différent.
 Type de connexion 3u1C ou 2u1C
Si une connexion a été sélectionnée avec un seul
courant (
3u1C ou 2u1C ), sur cet écran l’une
des 6 phases possibles qui sont indiquées sur
Tablea u 41 est sélectionnée�
La sélection d’une ou d’une autre des options doit
être faite lorsque, dans l’installation, au moment
du réglage, une puissance réactive inductive est
consommée avec un cos φ entre 0.6 et 1 inductif.
Les options sont tâtées jusqu’à ce que l’écran
montre un cos φ entre 0.6 et 1 (l’affichage du cos
φ est seulement informative, pas éditable).
