4�4�1� ÉTAT DES CONDENSATEURS

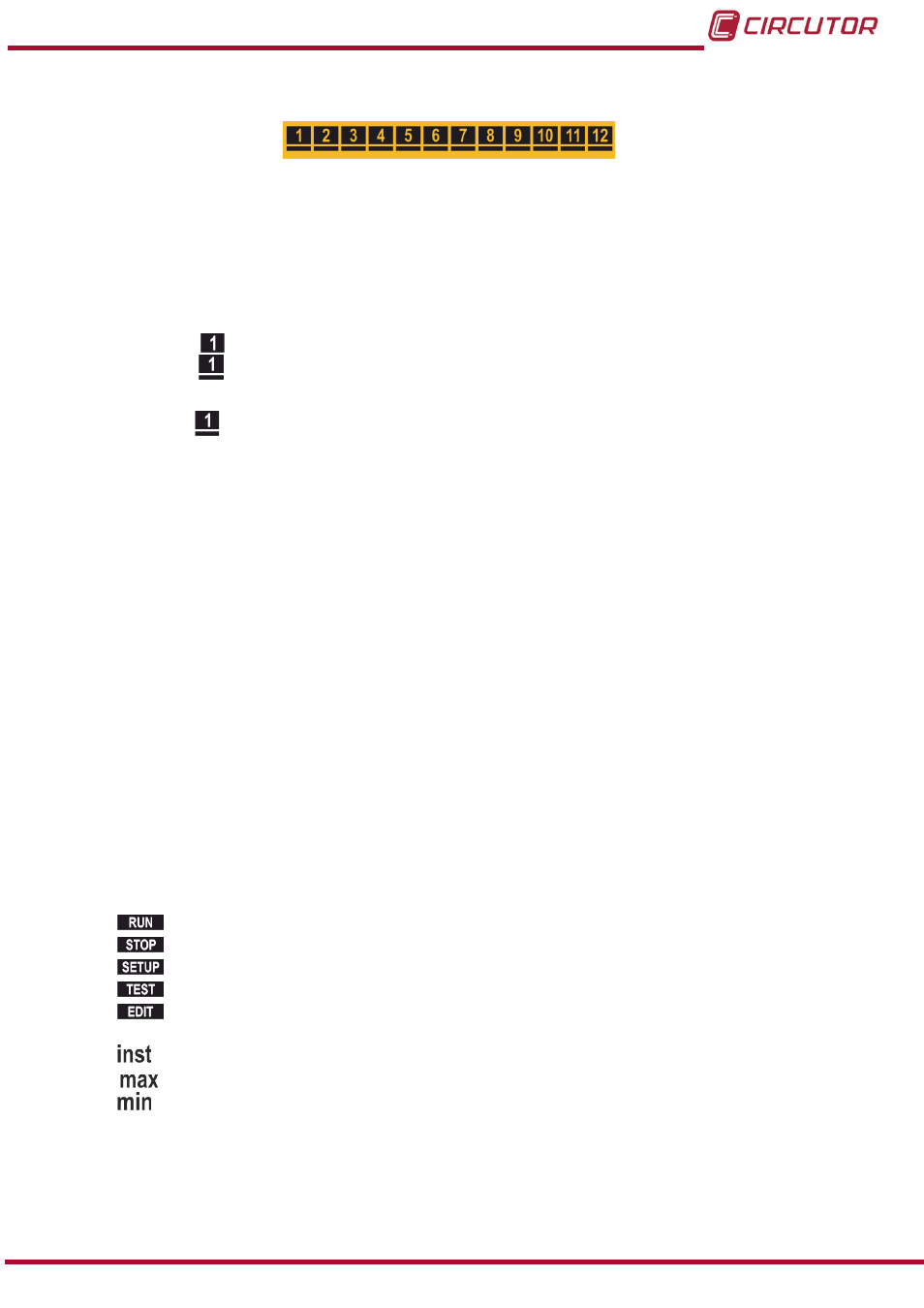

Figure 13 : État des condensateurs
Dans cette zone est montré l’état des relais (échelons) de l’équipement et, par conséquent, des
condensateurs qui y sont connectés.
Les possibles états sont :
 Rien n’est affiché si l’échelon n’est pas connecté et configuré comme AUTO �
 L’icône est affichée si l’échelon est connecté et configuré comme AUTO �
 L’icône , est affichée, avec la barre inférieure fixe, si l’échelon est connecté et con-
figuré comme
On �
 L’icône , est affichée, avec la barre inférieure fixe, si l’échelon est connecté et con-
figuré comme On NC �
 Seule la barre inférieure fixe est affichée, si l’échelon est déconnecté et configuré com-
me OFF �
Seule la barre inférieure clignotante est affichée, si l’échelon est annulé par l’alarme de
courant de fuites, E15 �
Sur le menu de configuration ( “5�12�- ÉTAT DES ÉCHELONS” ) l’état des échelons est
sélectionné, les options possibles sont :

AUTO : l’état de l’échelon dépend de la manœuvre réalisée par l’équipement.

On : échelon forcé sur ON, toujours connecté.

OFF : échelon forcé sur OFF, toujours connecté.
 On NC : échelon forcé sur ON, toujours connecté mais sans que le système ne
prenne en compte sa puissance connectée�
Par défaut, tous les échelons sont configurés comme AUTO �
4�4�2� ÉTAT DE L’ÉQUIPEMENT
Dans cette zone, l’état de l’équipement est affiché en fonction des icônes suivantes :
L’équipement se trouve en mode de mesure et de réglage�
L’équipement ne mesure ni règle.
Indique que l’on se trouve dans le menu de configuration.
Indique que l’on se trouve dans le menu de test�
Indique que, dans le menu de configuration, l’on se trouve en mode édition.
Indique que la valeur instantanée est affichée.
Indique que la valeur maximale est affichée.
Indique que la valeur minimale est affichée.
