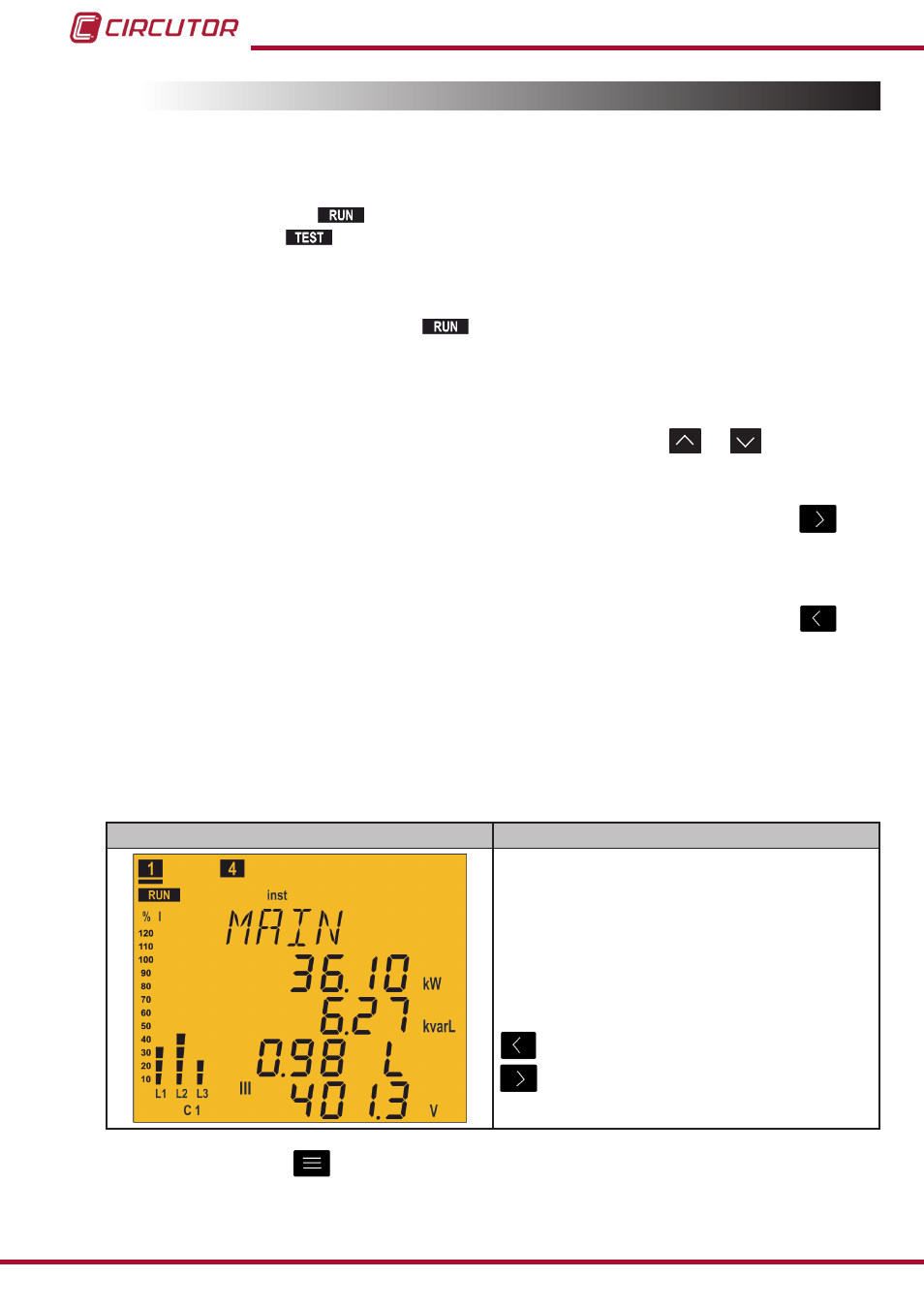

CIRCUTOR computer SMART III-Fast Series - Manuel (Page 34)

4.6.- ÉTATS DE FONCTIONNEMENT
Le Computer SMART III FAST dispose de 2 états de fonctionnement avec les écrans d’affichage
conformes à l´état sélectionné :
 État de mesure, ,
 État de test, ,
4�6�1� ÉTAT DE MESURE
Cet état est identifié par le symbole dans la zone d’état de l’équipement du display
( Figure 12 )�
C’est l’état normal de fonctionnement du Computer SMART III FAST, sur lequel l’équipement
mesure les différents paramètres du réseau et il agit selon les paramètres configurés, en con-
nectant ou en déconnectant les condensateurs de la batterie�
Pour se déplacer sur les différents écrans, il faut utiliser les touches
et �
Effacement des valeurs maximales :
En se plaçant sur l’écran d’affichage des valeurs maximales, appuyer sur la touche
pen-
dant plus de 3 secondes�
Effacement des valeurs minimales :
En se plaçant sur l’écran d’affichage des valeurs minimales, appuyer sur la touche
pen-
dant plus de 3 secondes�
Si 5 minutes s’écoulent sans appuyer sur aucune touche, l’équipement saute à l’écran principal.
En fonction du type de connexion de l’installation, les écrans d’affichage varient.
4�6�1�1� Connexion 3U �3C (3 tensions + neutre et 3 courants)
Écran principal Paramètres
Puissance active III (kW ou MW)
Puissance réactive III (kvar ou Mvar)
Cos φ
L : inductif / C : capacitif
+ : consommé / - : généré
Tension phase - phase III (V ou kV)
Affichage des valeurs minimales
Affichage des valeurs minimales
Appuyer sur la touche pour sauter à l’écran de Courants�
