Réponse :
Adresse
Fonc-
tion
Nº Octets
Enregistre-
ment nº 1
Enregistre-
ment nº 2
CRC
0A
04
04
0000
084D
8621
Adresse : 0A, Numéro de périphérique qui répond : 10 en décimal.
Fonction : 04, Fonction de lecture.
Nbre d’octets : 04, Nbre d’octets reçus.
Enregistrement : 0000084D, valeur de la tension de phase de la L1: VL1 x 10 : 212,5V
CRC : 8621, Caractère CRC.
4.10.- COMMUNICATIONS EN CPC-NET
Les régulateurs de la série
Computer SMART III FAST sont pensés pour le contrôle des bat-
teries statiques, où ils peuvent fonctionner tant par des sorties de type optomos que par des
communications�
Dans le cas d’utiliser les communications, celles-ci doivent être associées aux plaques de con-
trôle par zéro
CPC3i-xRS�
La connexion du
Computer SMART III FAST à la plaque est réalisée à travers le canal CPC-
NET, selon le tableau de connexion,
. Voir également les schémas de bornes des
et
�
Tableau 38 : Tableau de connexion CPC3i à Computer SMART III FAST
CPC3i-xRS
Computer SMART III FAST
Fonction
Borne
Nom
Borne
Nom
A
SH
44
S
Écran du câble de communication
B
RS+
42
A(+)
Transmetteur / Récepteur +
C
RS-
43
B(-)
Transmetteur / Récepteur -
Chaque plaque CPC3i d’une batterie statique doit être configurée avec une adresse différente
(de 1 à 16) pour chaque étape, en employant le commutateur rotatif ADJ de la plaque CPC3i.

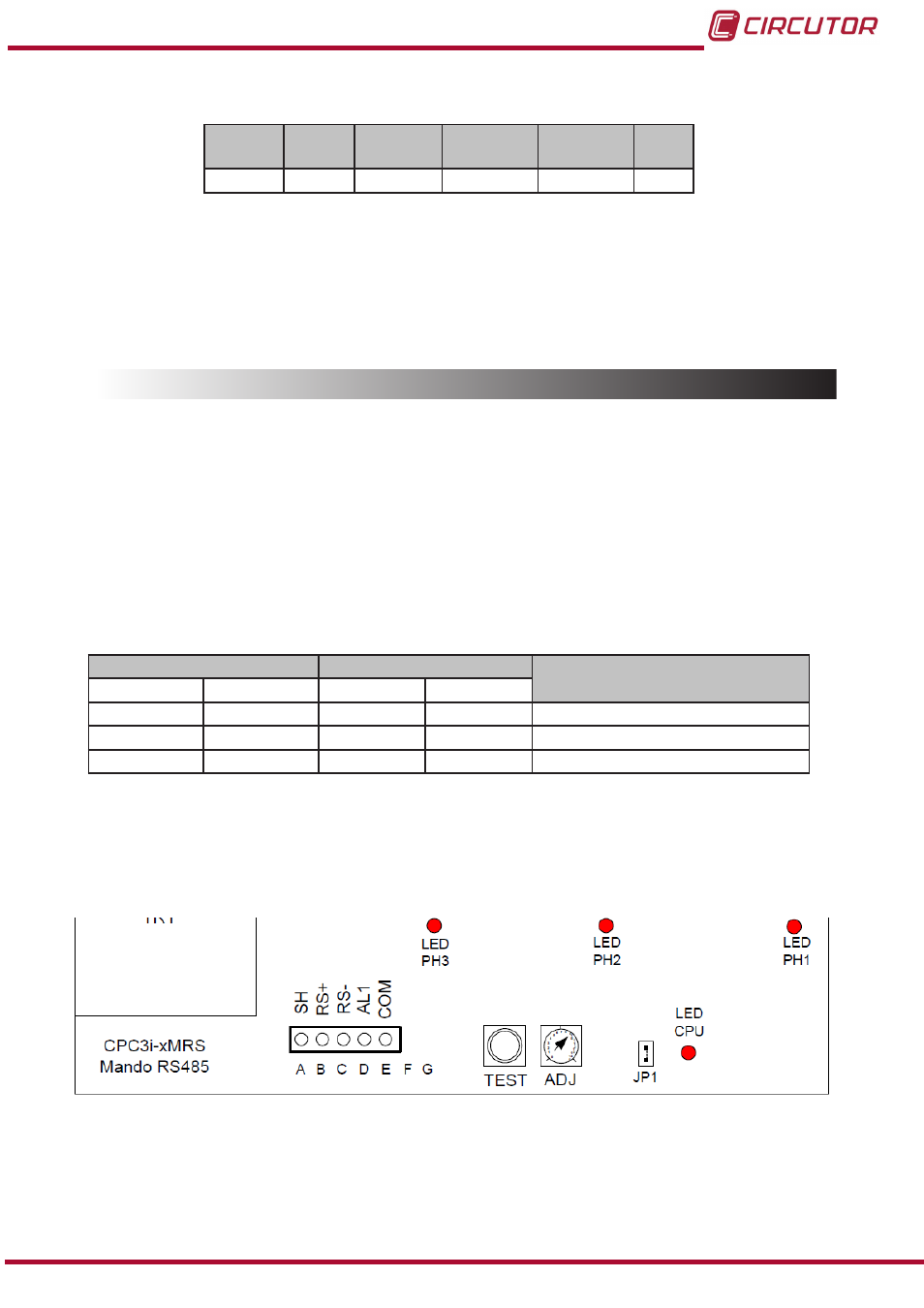

Figure 18 : Bornes de la plaque CPC3i-xRS�
