INPUT OUTPUT
Cb/
Cr/
DVD/VCR
Les illustrations contenues dans ce document sont à titre de représentation seulement.
Chapitre 1 : Connexions et réglage
VIDEO L R
INPUT1
INPUT2
S-VIDEO
CABLE/ANTENNA
S-VIDEO
CABLE IN CABLE OU T
VIDEO R
L
O I D U A
TV?
IN
DVD
IN?
IN?
VCR
OUT
L R
AUDIO
GND?
ANTENNA
AM FM75 Ÿ
SPEAKERS
CENTER SUBWOOFER
FRONT SPEAKERS
?? ??
REAR SPEAKERS
OUT TO TV / MONITOR
COMPONENT S-VIDEO S-VIDEO
IN
OUT?
VIDEO
VCR 1 SAT
IN?
Cr/
Pr
Cb/
Pb
Y
DIGITAL AUDIO IN
2a
1a
3a
2b
Fabriqué sous licence de Dolby Laboratories. « Dolby » et le symbole à double D sont des marques de commerce déposées de Dolby Laboratories.
DTS est une marque de commerce déposée de Digital Theater Systems, Inc.
L’arrière de votre
téléviseur et (ou)
câblosélecteur peut
être différent de ceux
représentés ici.
DVD/
magnétoscope
Câblosélecteur
Téléviseur
Si vous n’arrivez pas à trouver les différents canaux d’entrée vidéo du téléviseur, voyez la page 22.

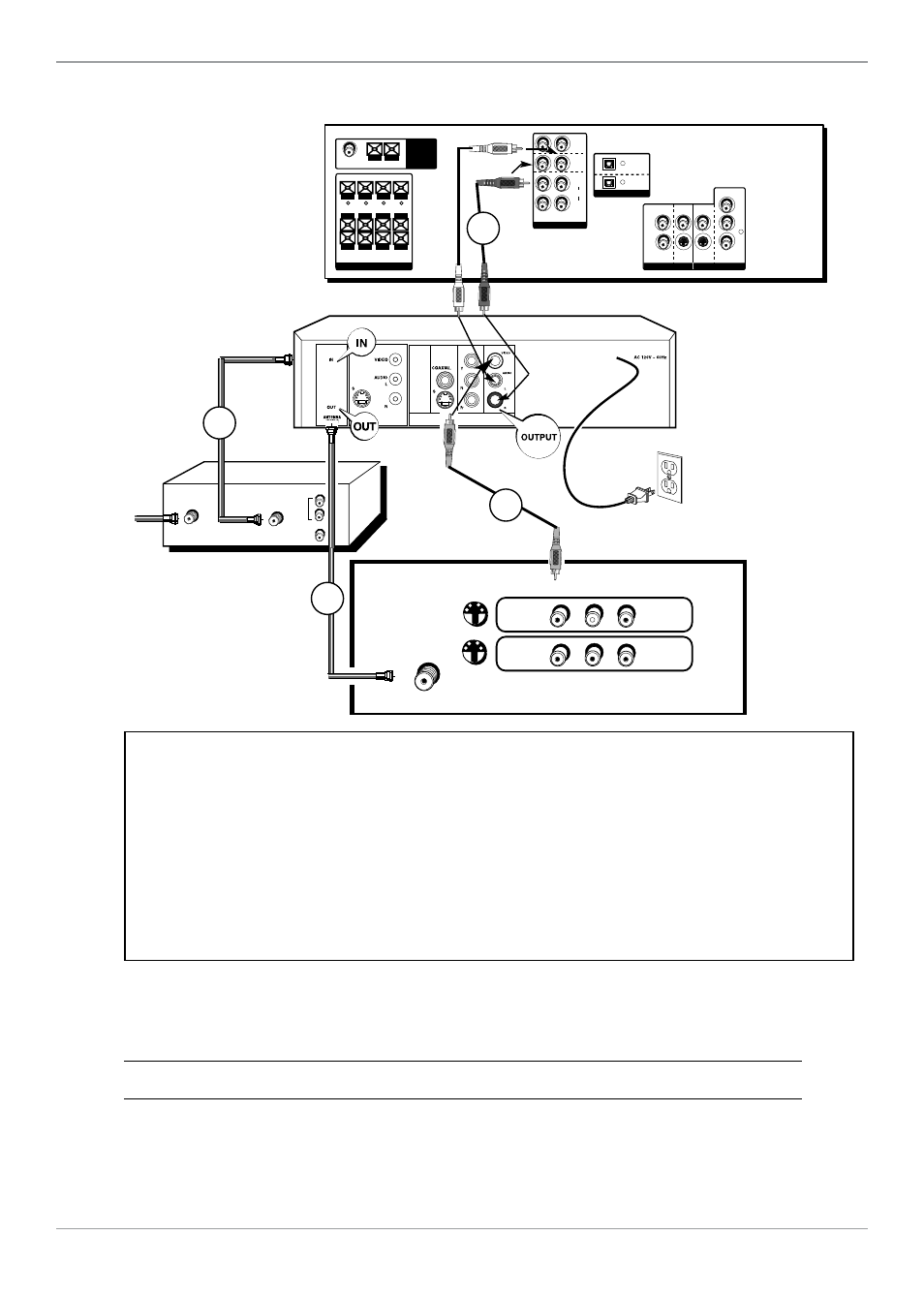

DVD/magnétoscope + téléviseur + câblosélecteur de base +
récepteur audio
Récepteur audio
Pour lire un disque : Réglez le téléviseur à son canal d’entrée 1 ou canal Vid 1.
Nota à propos des câblosélecteurs :
Le schéma de connexion illustré ci-dessus indique une installation de base. Étant donné qu’il existe plusieurs
câblodistributeurs et câblosélecteurs, votre câblosélecteur pourrait être fourni avec un schéma de connexion différent.
Généralement des câblosélecteurs ANALOGIQUES sont utilisés pour permettre au câblodistributeur de brouiller le signal
des canaux de choix (comme les canaux de fi lms). Le câblosélecteur décode le signal si vous souscrivez à un canal de
choix. Dans certains cas, votre câblodistributeur pourrait ne pas brouiller le signal pour des canaux de base et ce signal
pourrait passer par le câblosélecteur pour que vous puissiez le recevoir avec l’enregistreur DVD.
Il existe également des câblosélecteurs NUMÉRIQUES, relativement nouveaux, utilisés pour le service de câble numérique.
Même avec un service de câble numérique, certains signaux analogiques sont souvent transportés sur le même câble.
Si vous utilisez le schéma de connexion ci-dessus, vous ne pourrez visionner une émission tandis que vous en enregistrez
une autre. Ceci pourrait être possible avec une installation plus sophistiquée, utilisant un répartiteur de signal et un inter-
rupteur A-B. Nous vous suggérons de contacter votre câblodistributeur pour obtenir de l’aide sur la meilleure installation
possible dans votre cas.
Si vous connectez vos composants comme il est décrit, vous devez accéder à des canaux d’entré vidéo différentes sur
votre téléviseur pour être en mesure de visionner des émissions. Si vous ne savez pas comment accéder aux canaux
d’entrée vidéo du téléviseur, voyez la page 22 pour obtenir de l’aide. Une explication générale, basée sur la connexion
illustrée ci-dessus, suit :
16
