Chapitre 1 : Connexions et réglage
Connexion : Enregistreur DVD/magnétoscope + téléviseur
1. Connectez le signal (câble ou antenne) :
Nota : Selon la manière dont le téléviseur est connecté, vous devrez déconnecter le câble
de l’antenne de la prise d’entrée de l’antenne de votre téléviseur (parfois marquée CABLE/
ANTENNA) sur votre magnétoscope avant de le connecter comme il est expliqué ci-dessous.
Service de câblodistribution : Si vous utilisez un service de câblodistribution via le câble
traversant le mur, connectez l’extrémité de ce câble à la prise ANTENNA/CABLE INPUT de
l’enregistreur DVD.
Nota : Si vous avez un câblosélecteur, voyez la page 12 pour les instructions de connexion.
Antenne : Si vous utilisez une antenne pour obtenir la programmation des émissions télévisées,
connectez le câble coaxial RF à la prise RF IN de l’enregistreur DVD.
2. Connectez l’enregistreur DVD au téléviseur.
Vous devez connecter les câbles aux prises de SORTIE de l’enregistreur DVD et aux prises d’ENTRÉE
du téléviseur pour voir le contenu de l’enregistreur DVD.
2a. Utilisez le câble coaxial RF emballé avec votre enregistreur DVD et connectez une extrémité
à la prise RF OUT de l’enregistreur DVD. Connectez l’autre extrémité de la prise d’entrée
Cable/Antenna située à l’arrière de votre téléviseur (parfois marquée CABLE/ANTENNA).
Il est important d’effectuer cette connexion pour que vous puissiez visionner des émissions
par câble ou par antenne lorsque l’enregistreur DVD est éteint.
2b. Connectez les câbles audio.
Un jeu de câbles audio/vidéo est livré avec l’enregistreur DVD. Connectez les câbles audio
aux prises AUDIO OUTPUT L (gauche blanc) et R (droite rouge) à l’arrière de l’enregistreur
DVD et aux prises d’entrée audio correspondantes du téléviseur (parfois marquées AUDIO
IN L et R).
2c. Connectez le câble vidéo. Les câbles utilisés pour la vidéo déterminent la qualité de l’image
que vous verrez sur votre téléviseur pendant la lecture de disques DVD. Pour obtenir
plus d’informations sur les câbles et sur la qualité du signal, voyez la page 5. Connectez
le câble vidéo (jaune) à la prise VIDEO OUTPUT à l’arrière de l’enregistreur DVD et à
la prise d’entrée vidéo du téléviseur (parfois marquée VIDEO IN).
S-VIDEO (non illustré) Si votre téléviseur comporte une prise S-Video, utilisez
un câble s-vidéo facultatif. Connectez une extrémité du câble S-vidéo (fourni) à la prise
S-VIDEO IN située à l’arrière du téléviseur et l’autre extrémité à la prise S-VIDEO OUT
à l’arrière de l’enregistreur DVD.
COMPONENT VIDEO Y, Pb, Pr (non illustré) Si votre téléviseur est muni de prises d’entrée
pour composantes (Y, Pb, Pr) vous pouvez obtenir une meilleure qualité d’image (lecture
de DVD seulement) en connectant l’enregistreur DVD au téléviseur en utilisant ces prises
(COMPONENT VIDEO OUT, Y, Pb, Pr sur l’enregistreur DVD). Pour obtenir des explications
plus détaillées, voyez la page 5. Les câbles de vidéo à composantes ne sont
pas fournis avec l’enregistreur DVD.
Nota :
Si votre téléviseur peut exécuter un balayage progressif, connectez l’enregistreur DVD au
téléviseur en utilisant les prises COMPONENT VIDEO OUT et appuyez sur la touche PSCAN
de la télécommande pour alterner entre le balayage progressif et l’entrelaçage.
3. Branchez le cordon d’alimentation dans la prise secteur c.a.
Voyez la page 19

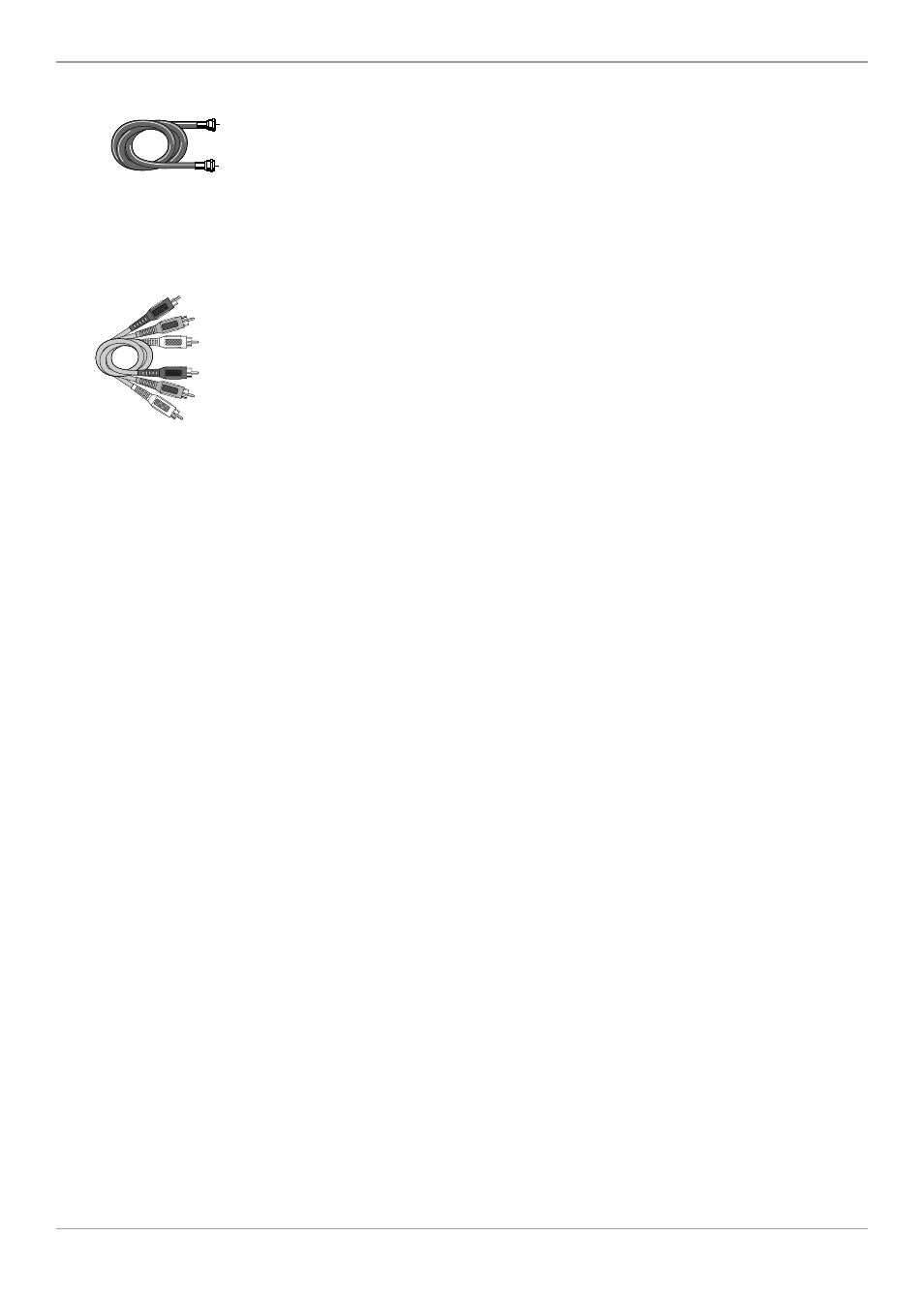

Câble coaxial RF
Câbles audio vidéo
normalement codés
couleur rouge,
blanc et jaune.
Rouge
Jaune
Blanc
11
