PATIN DE FREIN
1. Tournez le bouton de tension
dans le sens anti-horaire afin de
réduire la tension sur le patin
de frein.

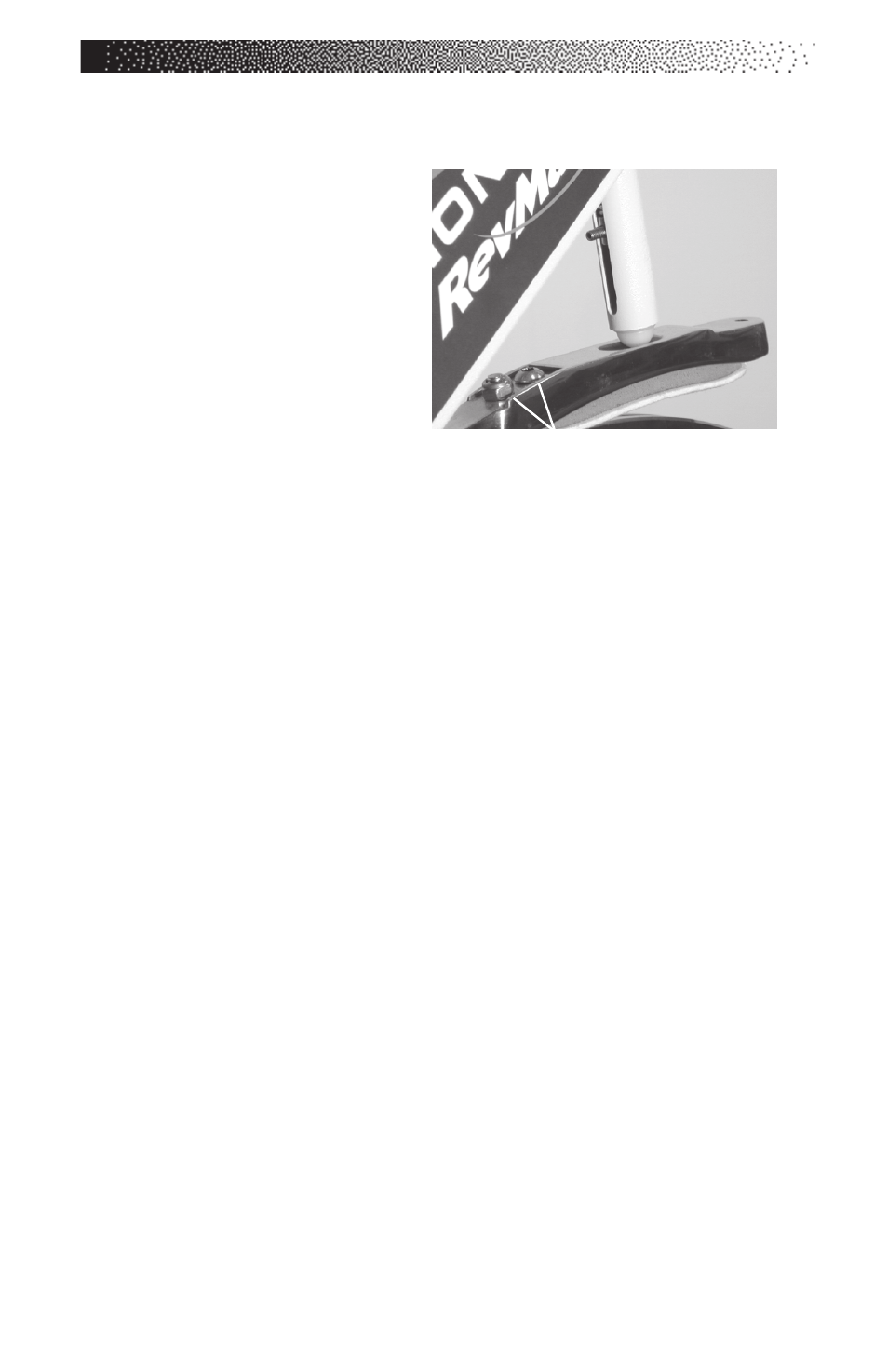

2. Retirez l’écrou et la vis de
montage du ressort du patin de
frein à l’aide de la clé de 10 mm
et de la clé hexagonale de 4 mm.
Notez l’emplacement des deux
différentes vis de montage de
4 mm maintenant le patin de frein en place.
3. Retirez le patin de frein du cadre et placez-le sur une surface plate.
4. Retirez les deux vis de montage du patin de frein à l’aide de la clé hexagonale
de 4 mm.
5. Extrayez l’ancien patin de frein de son logement. Nettoyez ensuite le matériau
du dos adhésif dans le logement du patin de frein. Utilisez un couteau de
poche pour nettoyer tout débris.
6. Pelez le dos non adhésif de la mousse sur le patin de frein neuf et installez ce
dernier en l’orientant de façon à ce que le dos adhésif soit aligné sur le
dessous du logement du patin de frein. Introduisez la vis CHC de 4 mm dans
le trou de montage correct dans le patin de frein en cuir neuf (le trou de
montage le plus proche du rebord à l’avant et le plus éloigné à l’arrière).
7. Utilisez la clé hexagonale de 4 mm pour aligner la vis dans le trou de montage
sur le logement du patin de frein et vissez partiellement la vis dans le
logement du patin.
8. Introduisez l’autre vis de montage dans le patin en cuir et dans le logement
du patin de frein. Serrez les deux vis. La vis arrière est plus longue et traverse
le logement du patin de frein afin que le ressort en acier du frein puisse y être
fixé.
9. Installez le patin de frein neuf en répétant les étapes 1 à 8 dans l’ordre
inverse.
RETRAIT ET REMPLACEMENT DES PIÈCES
Écrou et vis de montage du patin de frein
