Page 5

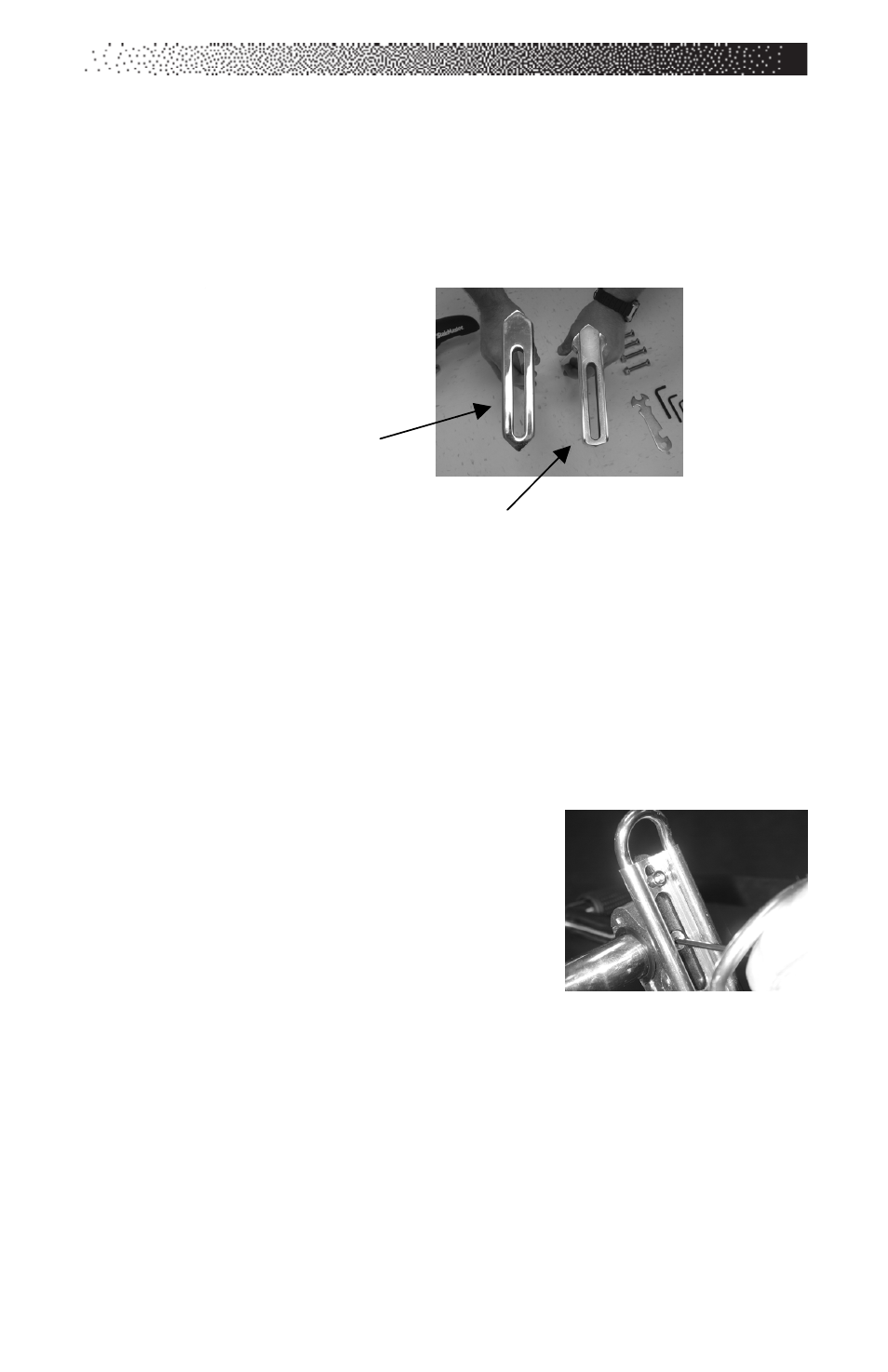

7. Le montant du guidon est le montant avec un fini lisse et ne comportant
pas de rainure en haut. Introduisez le montant du guidon dans son tube.
Vissez, sans serrer, une poignée sans rondelle dans le cadre principal.
Relevez le montant du guidon à la hauteur souhaitée et serrez la poignée
pour fixer le montant du guidon.
Remarque : Les poignées noires sont sous la charge d’un ressort. Une
fois serrées, assurez-vous que les poignées ne dépassent pas du côté
du cadre principal. Tirez la poignée vers le bas et faites-la tourner
jusqu’à ce qu’elle ne dépasse pas. Relâchez la poignée et verrouillez-
la en place.
8. Positionnez le guidon sur son montant. Vissez, sans serrer, une poignée
avec une rondelle dans le montant du
guidon et dans le guidon. Faites glisser le
guidon à la position souhaitée et serrez.
9. La vis de 4 mm qui fixe le porte-bouteille
se trouve dans la fixation de celui-ci, sur
le guidon. Retirez la vis de la fixation et
positionnez le porte-bouteille sur la
fixation. Réinsallez la vis et serrez le porte-
bouteille sur la fixation.
10. La tige de selle est le montant avec un fini rugueux et une rainure en
haut. Introduisez la tige de selle dans son tube. Vissez, sans serrer, une
poignée sans rondelle dans le cadre principal. Levez la tige de selle à la
hauteur souhaitée et serrez la poignée pour fixer la tige.
INSTRUCTIONS DE MONTAGE
Handlebar Post
Seat Post
Montant de guidon
Tige de selle
