Page 16
RETRAIT ET REMPLACEMENT DES PIÈCES
COURROIE
1. Retirez le garant avant.
2. Desserrez la vis à épaulement à
l’aide d’une clé à molette.
3. Utilisez la clé hexagonale pour
desserrer la vis de tension de la
courroie qui se trouve en haut des
roulements de la poulie de tension.
4. Une clé à revêtement en caout-
chouc (ou un outil similaire) est
nécessaire pour cette étape. Placez
l’extrémité recouverte de caoutchouc de l’outil entre le cadre et la courroie.
Faites tournez lentement les pédales vers l’avant et extrayez la courroie des
poulies avant et arrière.
5. Installez la nouvelle courroie en répétant les étapes 1 à 4 dans l’ordre
inverse.
ROULEMENTS DU BOÎTIER DU
PÉDALIER
I. Retirez chaque manivelle.
2. Retirez la vis de manivelle à l’aide
d’une clé hexagonale de 8 mm.
3. Vissez un extracteur de manivelle de
vélo sur l’axe de manivelle.
4. La manivelle extrait l’axe quand vous
serrez l’extracteur sur l’axe. Retirez la
manivelle du cadre.
5. Desserrez la bague d’arrêt sur le côté gauche du vélo à l’aide de l’extracteur
de bague d’arrêt.
6. Assurez-vous que la cuvette de roulement droite est serrée. Si nécessaire,
serrez avec l’outil pour boîtier du pédalier.
Remarque : Le filetage de la
cuvette de roulement droite est
inversé !
7. Vérifiez la cuvette de roulement
gauche. Si elle est desserrée, serrez-
la avec les doigts. Utilisez l’outil
pour boîtier du pédalier pour serrer
la cuvette de roulement – tournez
l’outil de 10° supplémentaires dans
le sens horaire.

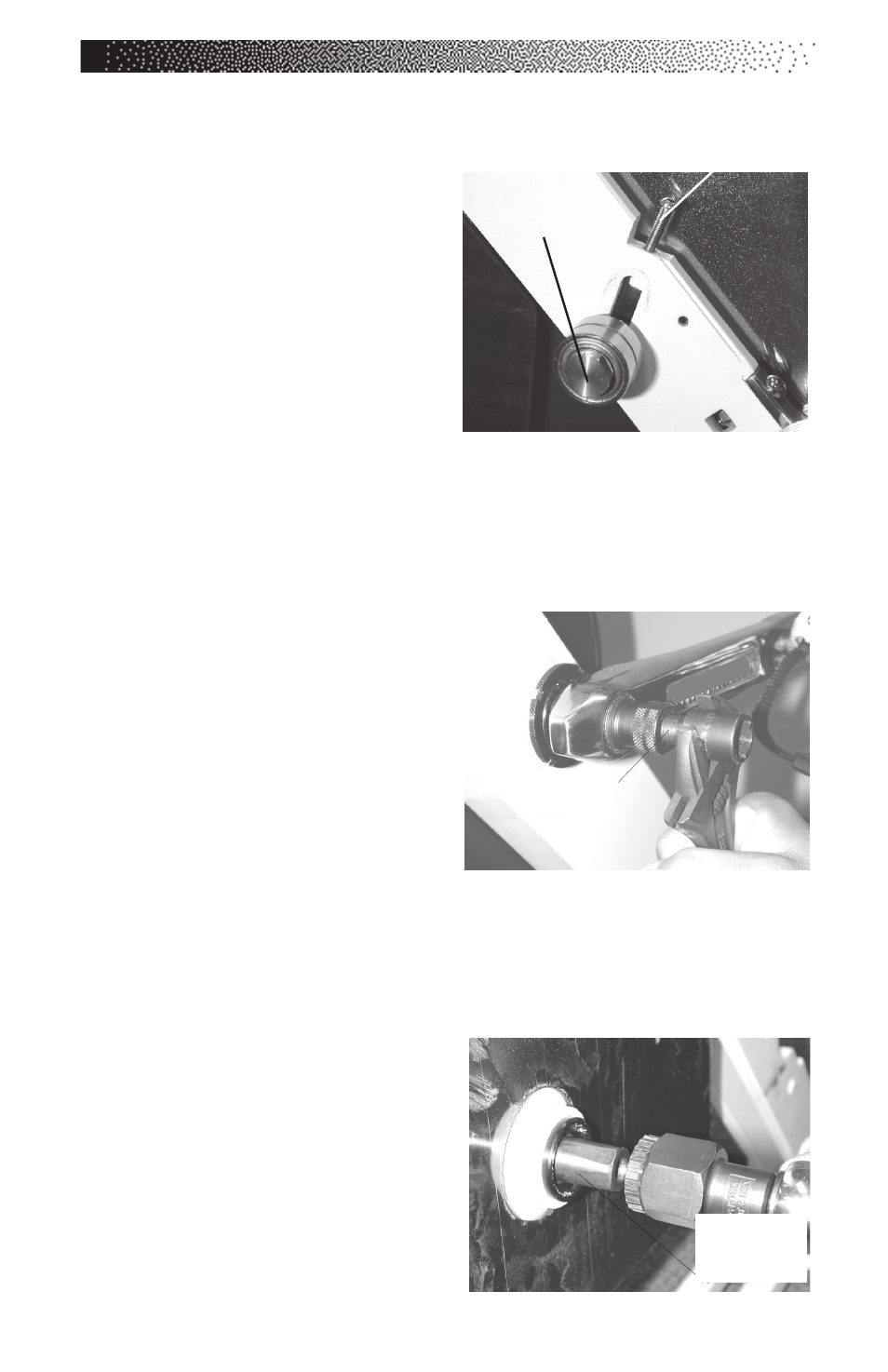

Extracteur de
manivelle
Axe de
boîtier du
pédalier
Vis à épaulement
Vis de tendeur de courroie
