RETRAIT ET REMPLACEMENT DES PIÈCES
8. Vérifier que l’axe du pédalier n’est
pas desserré en tirant légèrement
dessus.

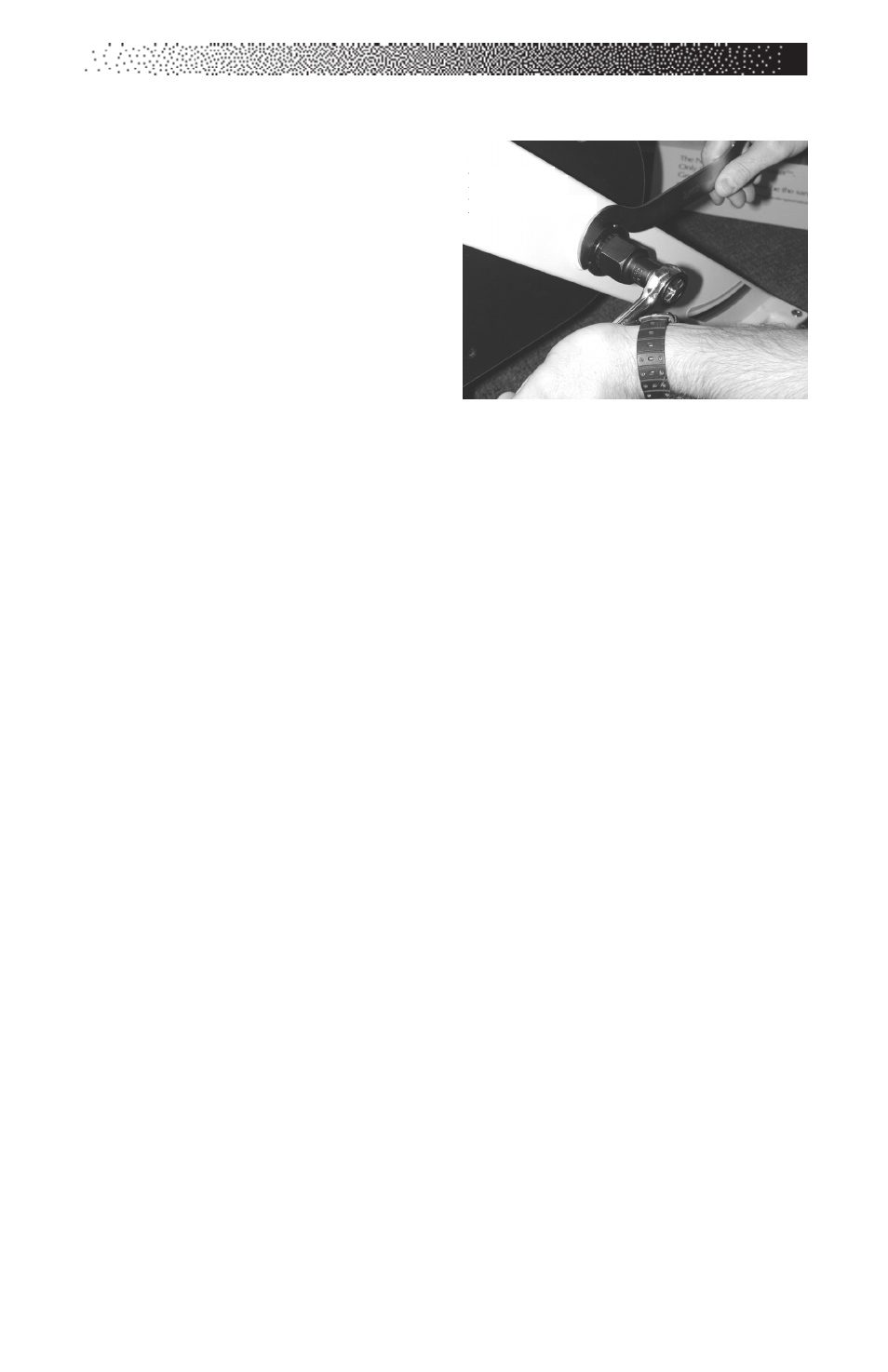

9. Serrez la bague d’arrêt à l’aide de
l’extracteur de bague d’arrêt.
Remarque : Empêchez la cuvette
de roulement gauche de tourner
en la stabilisant avec l’extracteur
de boîtier du pédalier.
10. Appliquez une légère couche de
graisse sur l’axe de boîtier du pédalier gauche et installez la manivelle gauche
sur l’axe. Remarque : Utilisez un maillet en caoutchouc pour taper la
manivelle sur l’axe du boîtier du pédalier.
11. Appliquez 1-2 gouttes de Loctite
®
242 sur le filetage de la vis de la manivelle
gauche. Installez la vis de la manivelle et serrez pour fixer cette dernière.
Faites tourner les pédales de quelques tours et serrez la vis de manivelle une
nouvelle fois afin de vous assurer que la manivelle est serrée à 22 pieds/livre.
12. Appliquez une légère couche de graisse sur l’axe de boîtier du pédalier droit
et installez la manivelle droite sur l’axe. Alignez la manivelle droite à 180° de
la manivelle gauche et poussez la manivelle sur l’axe.
13. Appliquez 1-2 gouttes de Loctite 242 sur le filetage de la vis de la manivelle
droite. Installez la vis de la manivelle et serrez pour fixer cette dernière. Faites
tourner les pédales de quelques tours et serrez la vis de manivelle une
nouvelle fois afin de vous assurer que la manivelle est serrée à 22 pieds/livre.
14. Remettez la courroie en place. Testez la tension de la courroie en vous tenant
debout sur les pédales, les pédales étant horizontales par rapport au sol.
Pédalez rapidement et vérifiez que la courroie ne patine pas. Un patinage
minimum est acceptable, il est important de ne pas tendre excessivement la
courroie.
15. Réinstallez le garant droit.
Remarque : Inspectez à nouveau les vis des manivelles des pédales au bout
de 30 heures (environ une semaine). Si elles sont desserrrées, retirez les vis,
appliquez du Loctite 242 et réinstallez. Serrez les vis à 22 pieds/livre.
Extracteur de
bague d’arrêt
