HEIDENHAIN TNC 640 435
13.2 F
onctions de base (option de logiciel 50)

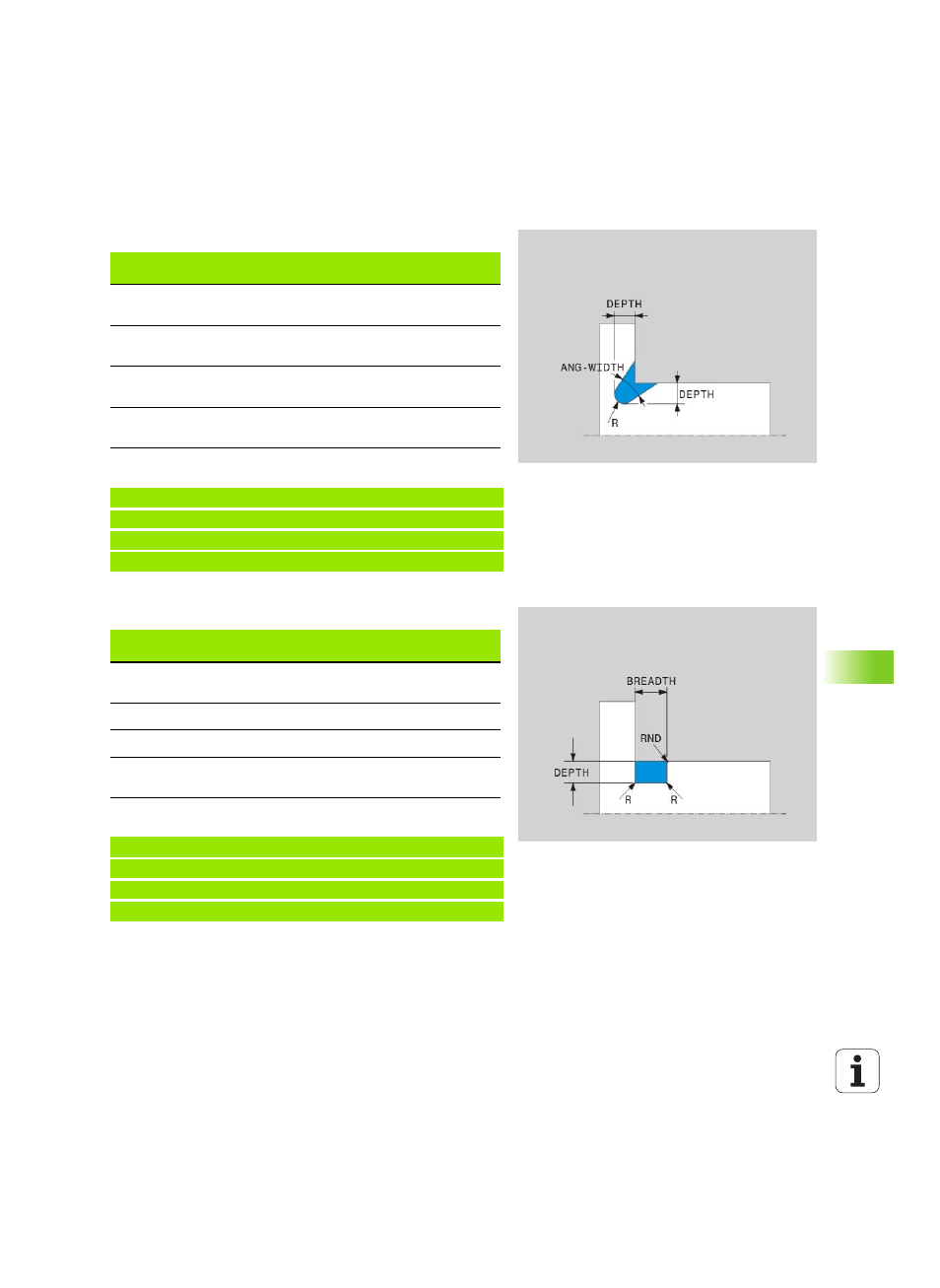

Dégagement UDC TYPE_K
Eléments à introduire pour dégagement UDC TYPE_K:
Dégagement forme K: prof. = 2, largeur = 15, angle d'ouverture = 30°
Dégagement UDC TYPE_U
Eléments à introduire pour dégagement UDC TYPE_U:
Dégagement forme U: prof. = 3, largeur = 8
Elément à
introduire
Utilisation Introduction
R Rayon aux deux angles du
fond obligatoire
PROF. Profondeur de dégagement
(parallèle à l'axe) obligatoire
ROT Angle avec l'axe longitudinal
(par défaut: 45°) Optionnelle
ANG_OUV. Angle d'ouverture du
dégagement obligatoire
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_K R1 PROF. ANG_OUV.30
24 L X+60
Elément à
introduire
Utilisation Introduction
R Rayon aux deux angles du
fond obligatoire
PROF. Profondeur de dégagement obligatoire
LARGEUR Largeur de dégagement obligatoire
RND / CHF Arrondi / chanfrein dans
angle extérieur obligatoire
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_U R1 PROF.3 LARGEUR8 RND1
24 L X+60
