Principes de base
Les plans de pièces dont la cotation n’est pas orientée CN contiennent
souvent des données non exploitables avec les touches de dialogue
grises. Par exemple:
„ des coordonnées connues peuvent être sur le contour même ou à
proximité de celui-ci,
„ des données peuvent se rapporter à un autre élément ou
„ des indications de sens et des données décrivent le cheminement
du contour.
Vous programmez ces données directement avec la programmation
flexible de contours FK. La TNC calcule le contour à partir des données
connues et assiste la programmation avec le graphique interactif FK.

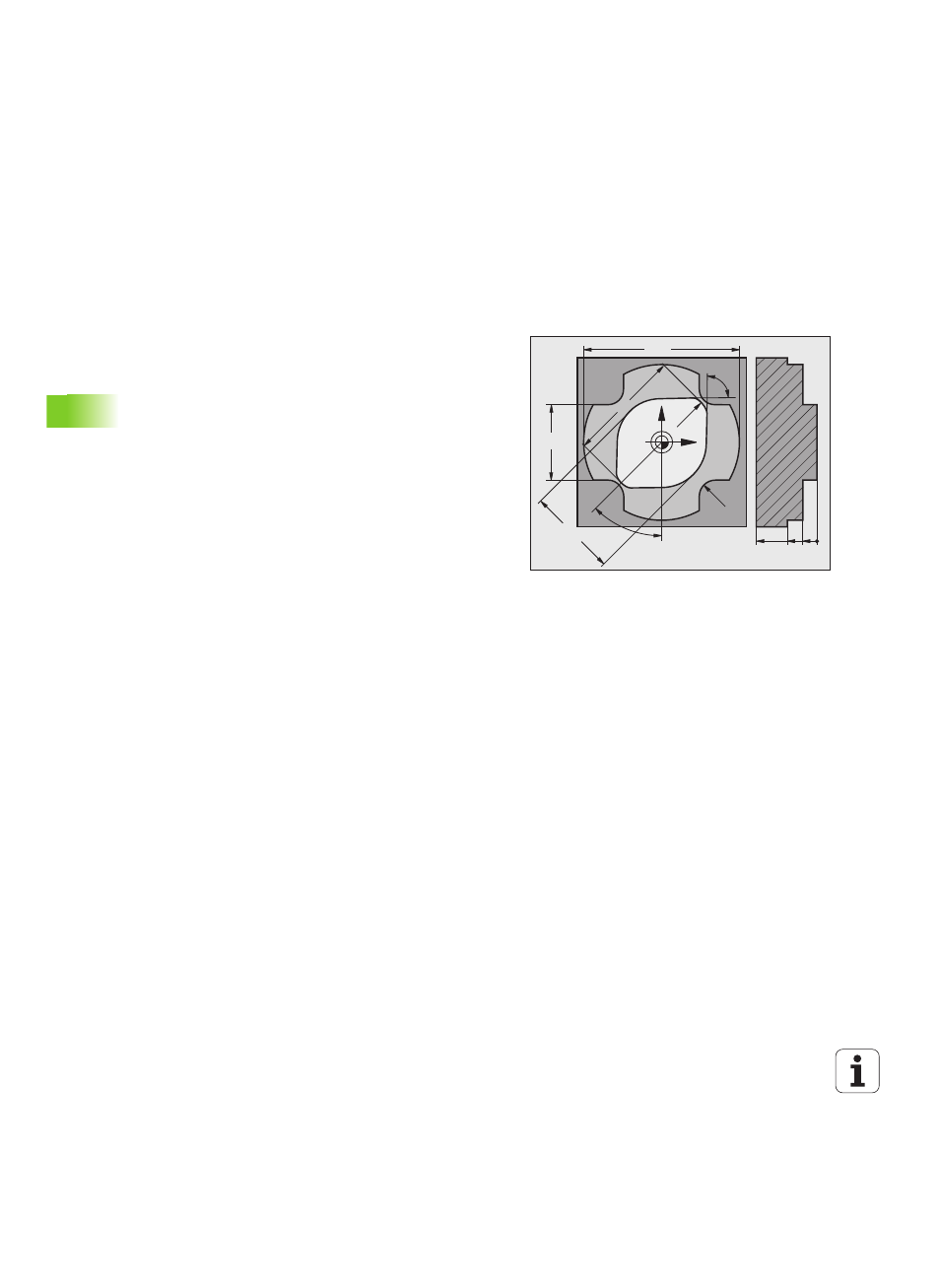

La figure en haut à droite montre une cotation que vous pouvez
introduire très simplement en programmation FK.
Y
X
0 5 10 20
88.15°
¬36
45°
¬21
18
R4
28
R2.5
