Dégagement DIN 509 UDC TYPE _F

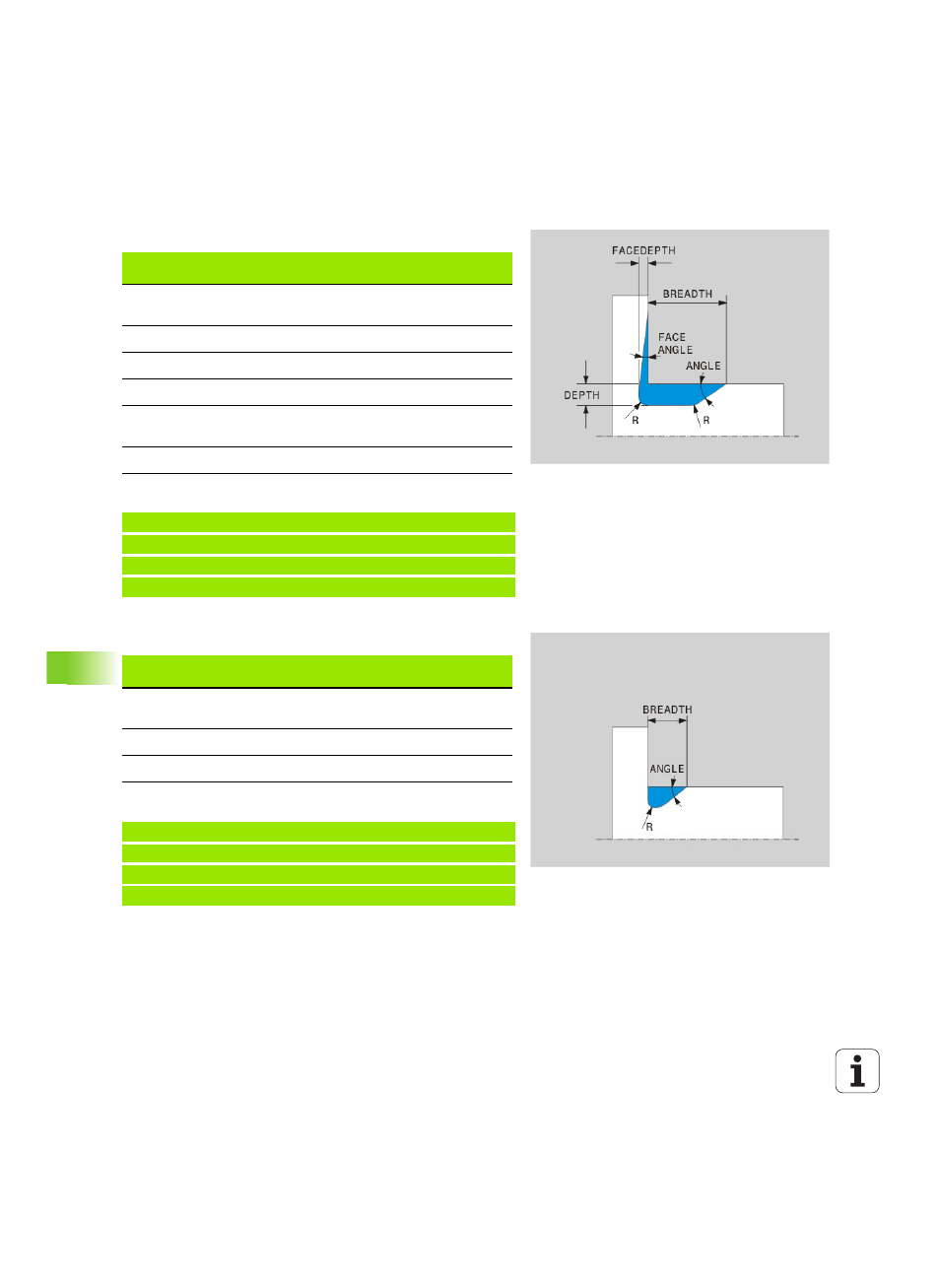

Eléments à introduire pour dégagement DIN 509 UDC TYPE_F:
Dégagement forme F: prof. = 2, largeur = 15, prof. face transv. = 1
Dégagement DIN 509 UDC TYPE _H
Eléments à introduire pour dégagement DIN 509 UDC TYPE_H:
Dégagement forme H: prof. = 2, largeur = 15, angle = 10°
Elément à
introduire
Utilisation Introduction
R Rayon aux deux angles du
fond Optionnelle
PROF. Profondeur de dégagement Optionnelle
LARGEUR Largeur de dégagement Optionnelle
ANGLE Angle du dégagement Optionnelle
PROF.TRANSV. Profondeur de la face
transversale Optionnelle
FACEANGLE Angle face transversale? Optionnelle
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_F R1 PROF.2 LARGEUR15 PROF.FACE1
24 L X+60
Elément à
introduire
Utilisation Introduction
R Rayon aux deux angles du
fond obligatoire
LARGEUR Largeur de dégagement obligatoire
ANGLE Angle du dégagement obligatoire
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_H R1 LARGEUR10 ANGLE10
24 L X+60
