182 Programmation: programmer les contours
6.1 Déplacements d'outils
6.1 Déplacements d'outils

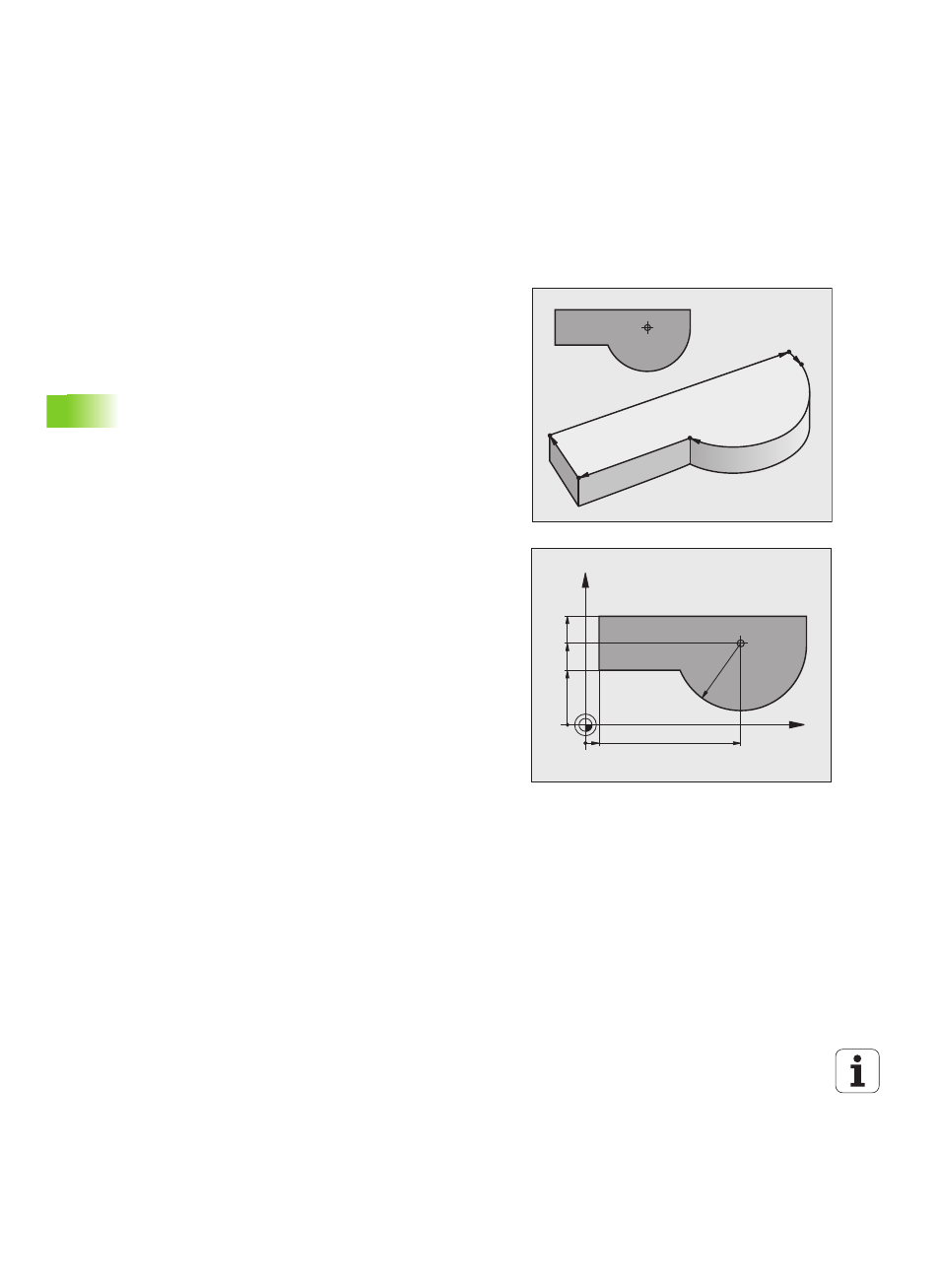

Fonctions de contournage
Le contour d'une pièce est habituellement constitué de plusieurs
éléments tels que des droites et des arcs de cercles. Avec les
fonctions de contournage, vous programmez les trajectoires d'outils
avec des droites et des arcs de cercle.
Programmation flexible de contours FK
Si la cotation du plan n'est pas conforme à la programmation CN et
que les données sont incomplètes, vous pouvez programmer le
contour de la pièce en vous aidant de la programmation flexible de
contours. La TNC calcule les données manquantes.
La programmation FK permet également de programmer les
déplacements d'outils sur des droites et arcs de cercle.
Fonctions auxiliaires M
Les fonctions auxiliaires de la TNC contrôlent
„ le déroulement du programme, p. ex. en interrompant son
exécution
„ les fonctions de la machine, comme p. ex. la mise en/hors service
de la broche et de l’arrosage
„ le comportement de l'outil en contournage
Sous-programmes et répétitions de parties de
programme
Des séquences d'usinage qui se répètent ne sont à introduire qu'une
seule fois dans un sous-programme ou dans une répétition de partie
de programme. Quand une partie de programme ne doit être exécutée
que dans certaines conditions, créez également un sous programme
avec ces étapes. Un programme d'usinage peut également en appeler
un autre et l'exécuter.
La création de sous-programmes et de répétitions de parties de
programme est décrite au chapitre 7.
Programmation avec paramètres Q
Dans le programme d'usinage, les paramètres Q figurent à la place
des valeurs numériques: ailleurs dans le programme, on affecte une
valeur numérique au paramètre Q. Les paramètres Q permettent de
programmer des fonctions mathématiques destinées à gérer
l'exécution du programme ou à créer un contour.
A l’aide de la programmation paramétrée, vous pouvez exécuter des
mesures avec un système de palpage 3D pendant l'exécution du
programme.
La programmation à l'aide de paramètres Q est décrite au chapitre 8.
L
L
L CC
C
X
Y
R40
115 10
80
60
40
CC
