218 Programmation: programmer les contours
6.6 Cont
our
nag
e
s – Pr
ogr
ammation flexible de cont
ours FK

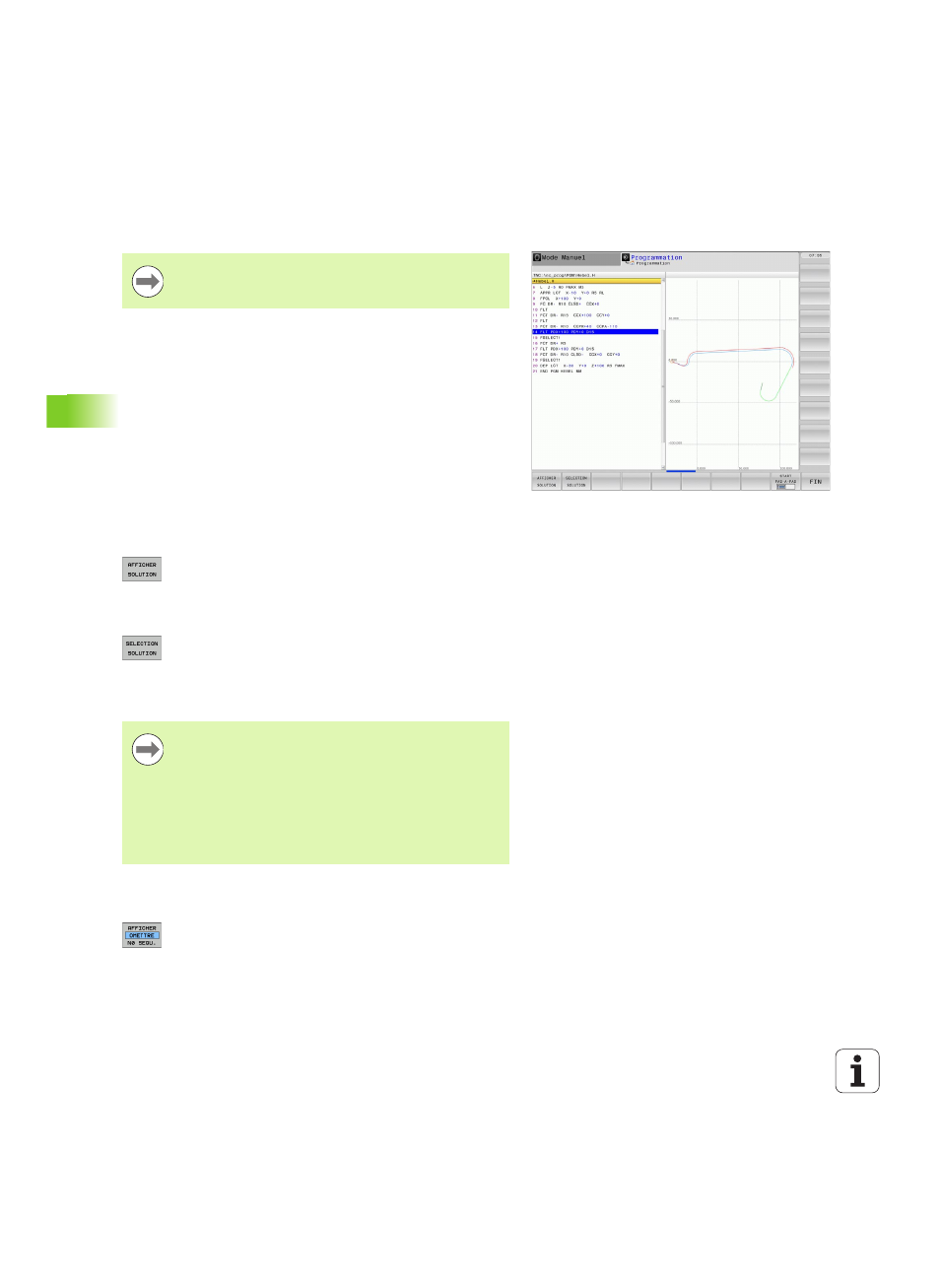

Graphique de programmation FK
Le contour d’une pièce n’est pas clairement défini lorsque les
données des coordonnées sont incomplètes. Dans ce cas, la TNC
affiche à l’aide du graphique FK les différentes solutions parmi
lesquelles vous devez choisir. Le graphique FK représente le contour
de la pièce en plusieurs couleurs:
Lorsque les données permettent de trouver plusieurs solutions et que
l'élément de contour est en vert, sélectionnez le contour correct de la
manière suivante:
U Appuyer sur la softkey AFFICHER SOLUTION jusqu'à
ce que l'élément de contour soit affiché
correctement. Utilisez la fonction zoom (2ème barre
de softkeys) quand vous ne pouvez pas distinguer les
différentes solutions les unes des autres.
U L'élément de contour affiché correspond au plan: le
choisir avec la softkey SELECTION SOLUTION
Si vous ne souhaitez pas choisir immédiatement un contour affiché en
vert, appuyez sur la softkey ACHEVER SELECTION pour poursuivre le
dialogue FK.
Afficher les numéros de séquence dans la fenêtre graphique
Pour afficher les numéros de séquence dans la fenêtre graphique:
U Régler la softkey AFFICHER OMETTRE NO SÉQU. sur
AFFICHER (barre de softkeys 3)
Pour pouvoir utiliser le graphique avec la programmation
FK, sélectionnez le partage d'écran PGM + GRAPHISME
(voir „Mémorisation/Edition de programme” à la page 63)
bleu L’élément de contour est clairement défini
vert Les données introduites permettent plusieurs solutions;
sélectionnez la bonne
rouge Les données introduites ne suffisent pas encore pour
définir l’élément de contour ; introduisez d’autres
données
Il est souhaitable de choisir aussi rapidement que possible
avec SELECTION SOLUTION les éléments de contour en
vert afin de réduire le nombre de solutions pour les
éléments suivants.
Le constructeur de votre machine peut choisir d’autres
couleurs pour le graphique FK.
Les séquences CN d’un programme appelé avec PGM
CALL sont affichées par la TNC dans une autre couleur.
