HEIDENHAIN TNC 640 423
13.2 F
onctions de base (option de logiciel 50)

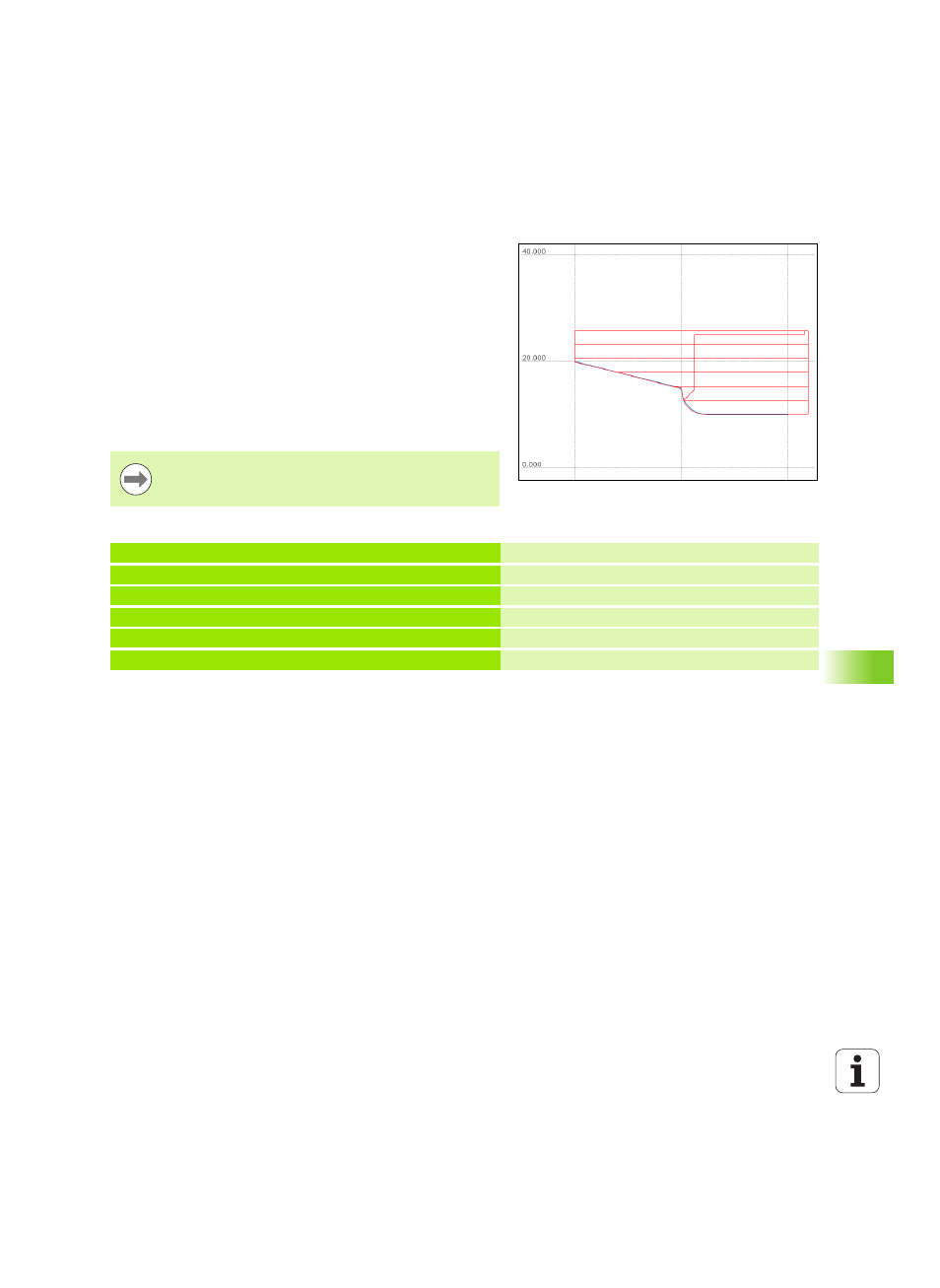

Affichage graphique du mode tournage
En mode programmation, vous pouvez simuler les opérations de
tournage avec le graphique filaire. Pour cela, il faut que la définition du
brut soit adaptée au tournage.
La configuration des axes de tournage est telle que la coordonnée X
correspond au diamètre de la pièce et la coordonnée Z à la position
longitudinale. Pour l'affichage des déplacements en mode tournage,
vous devez utiliser une définition du brut avec l'axe de la broche Y.
Même si l'opération de tournage a lieu dans un plan (coordonnées X
et Z), vous devez programmer une valeur Y lors de la définition du brut.
La TNC a besoin d'une épaisseur Y pour calculer le parallélépipède du
brut. Il suffit d'introduire ici de petites valeurs, p. ex. -1 et +1, parce
que la coordonnée Y dans le mode tournage n'est pas considérée
comme un axe d'usinage.
Syntaxe CN
Seul le graphique filaire 3D est disponible pour la simulation
des tournages en mode test de programme.
0 BEGIN PGM EPAULEMENT MM
1 BLK FORM 0.1 Y X+0 Y-1 Z-50 Définition de la pièce brute
2 BLK FORM 0.2 X+87 Y+1 Z+2
3 TOOL CALL 12 Appel de l'outil
4 M140 MB MAX Dégager l'outil
5 FONCTION MODE TURN Activer le mode tournage
