198 Programmation: programmer les contours
6.4 Cont
our
nag
e
s - Coor
données car
tésiennes

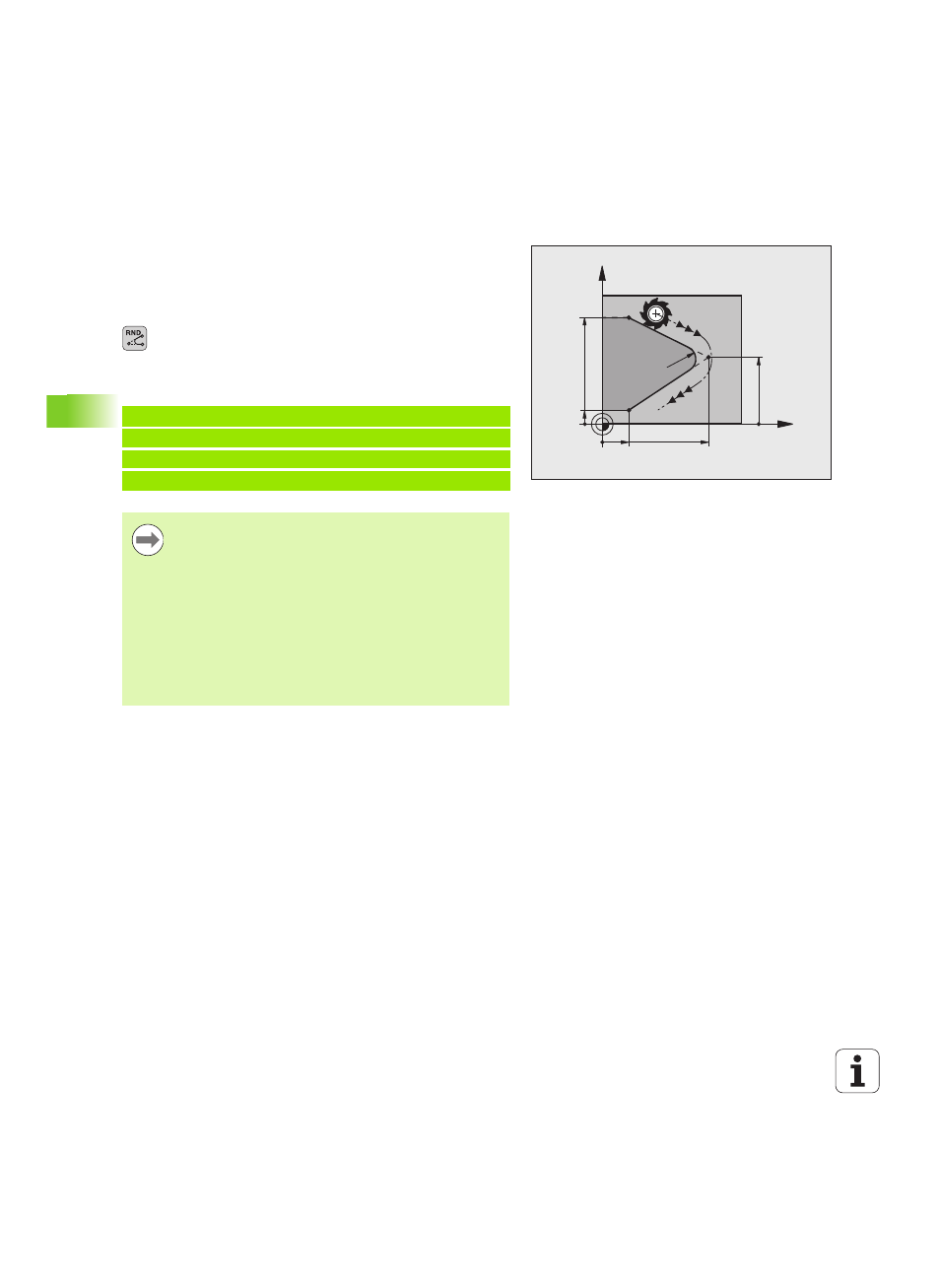

Arrondi d'angle RND
La fonction RND permet d'arrondir les angles d'un contour.
L’outil se déplace sur une trajectoire circulaire tangente à la fois à
l’élément de contour précédent et à l’élément de contour suivant.
Le cercle d’arrondi doit pouvoir être exécuté avec l’outil courant.
U Rayon d'arrondi : rayon de l'arc de cercle, si
nécessaire:
U Avance F (n'agit que dans la séquence RND)
Exemple de séquences CN
X
Y
40
40
R5
5
10
25
5 L X+10 Y+40 RL F300 M3
6 L X+40 Y+25
7 RND R5 F100
8 L X+10 Y+5
L'élément de contour précédent et le suivant doivent
avoir les deux coordonnées du plan dans lequel doit être
exécuté l'arrondi d'angle. Si vous usinez le contour sans
correction de rayon, vous devez programmer les deux
coordonnées du plan d'usinage.
Le point d'intersection ne fait pas partie du contour.
Une avance programmée dans la séquence RND n'agit que
dans la séquence RND. Ensuite, l'avance programmée
avant la séquence RND redevient active.
Une séquence RND peut être également utilisée pour une
approche douce du contour.
