224 Programmation: programmer les contours
6.6 Cont
our
nag
e
s – Pr
ogr
ammation flexible de cont
ours FK

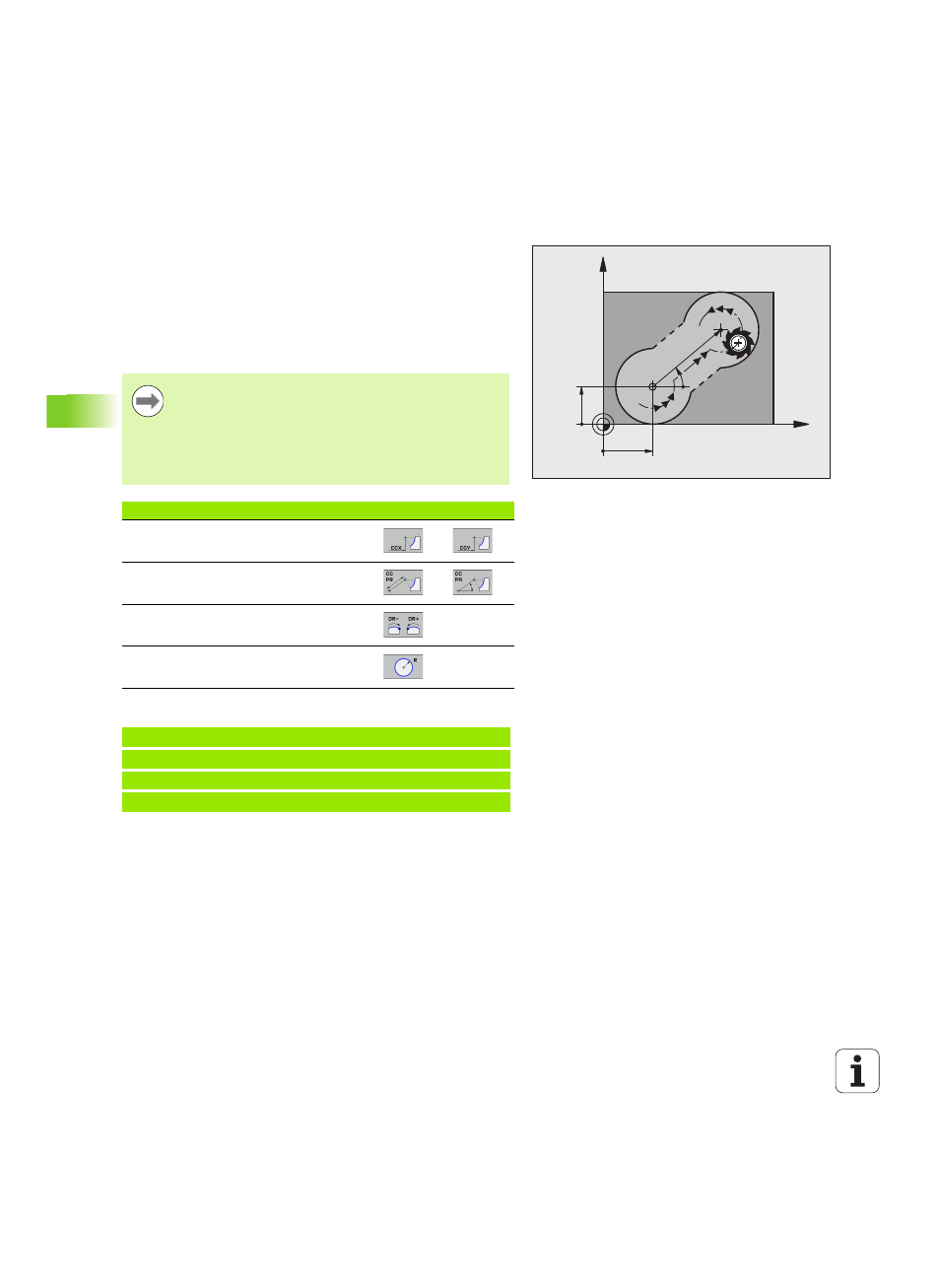

Centre de cercle CC, rayon et sens de rotation dans la séquence
FC/FCT
Pour des trajectoires circulaires programmées en mode FK, la TNC
détermine un centre de cercle à partir des données. Vous pouvez
également programmer un cercle entier dans une seule séquence de
programme FK.
Si vous désirez définir le centre de cercle en coordonnées polaires,
vous devez définir le pôle avec la fonction FPOL au lieu de CC. FPOL,
en coordonnées cartésiennes, reste valable jusqu'à la prochaine
séquence contenant FPOL.
Exemple de séquences CN
X
Y
20
15
40°
R35
CC
FPOL
Un centre de cercle défini de manière conventionnelle ou
calculé par la TNC n’est plus actif comme pôle ou centre
de cercle dans un nouveau bloc FK: si des coordonnées
polaires programmées définies de manière
conventionnelle se réfèrent à un pôle défini
précédemment dans une séquence CC, reprogrammez
ce pôle dans une séquence CC derrière le bloc FK.
Données connues Softkeys
Centre en coordonnées cartésiennes
Centre en coordonnées polaires
Sens de rotation de la trajectoire circulaire
Rayon de la trajectoire circulaire
10 FC CCX+20 CCY+15 DR+ R15
11 FPOL X+20 Y+15
12 FL AN+40
13 FC DR+ R15 CCPR+35 CCPA+40
