HEIDENHAIN TNC 640 203
6.4 Cont
our
nag
e
s - Coor
données car
tésiennes

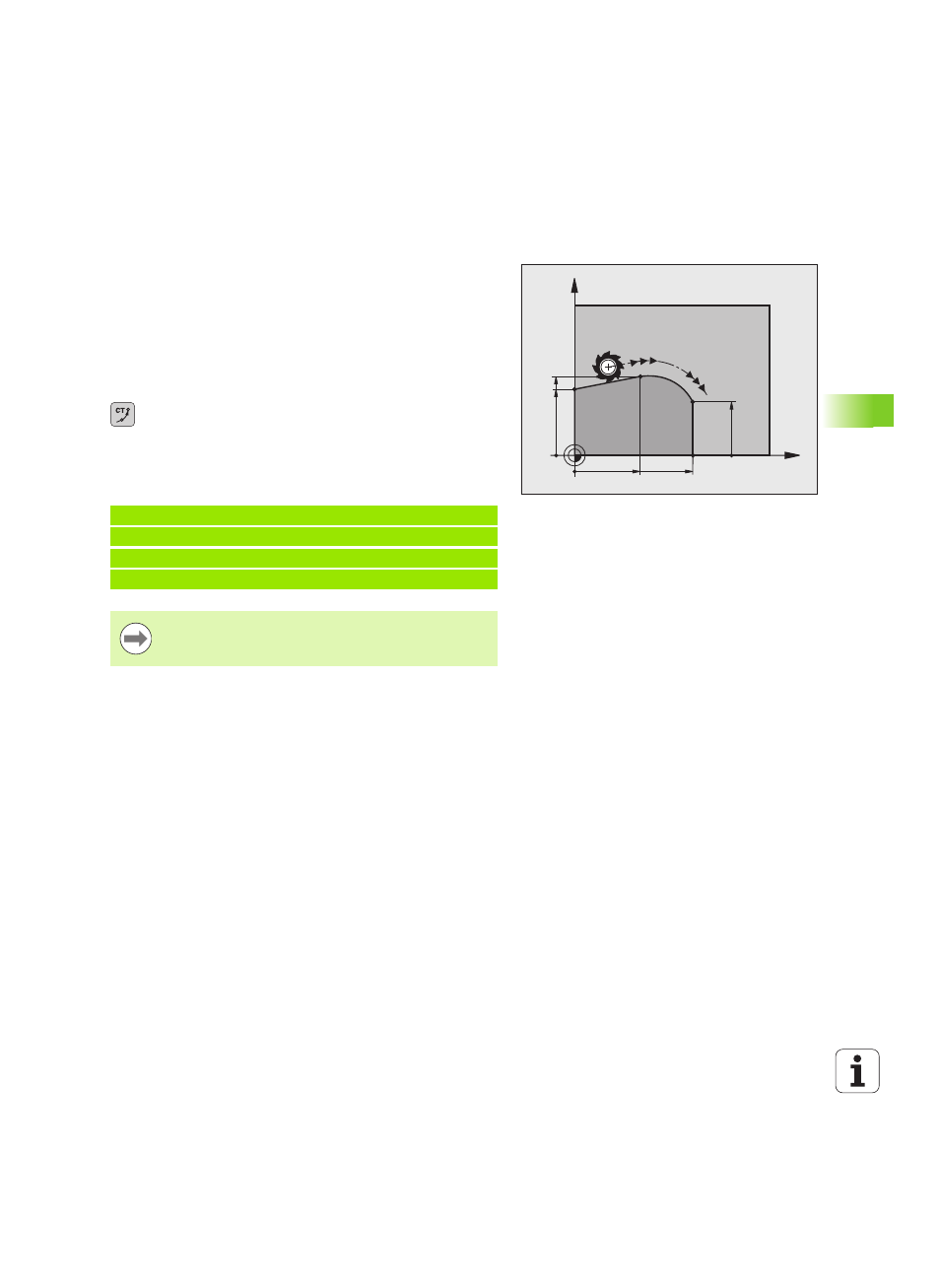

Trajectoire circulaire CT avec raccordement
tangentiel
L'outil se déplace sur un arc de cercle tangent à l'élément de contour
programmé précédemment.
Un raccordement est "tangentiel" si aucune discontinuité ni angle vif
n'existent au point de contact des éléments, ceux-ci s'enchaînant
d'une manière continue.
Programmez directement avant la séquence CT l'élément de contour
auquel se raccorde l'arc de cercle tangent. Pour cela, au moins deux
séquences de positionnement sont nécessaires
U Coordonnées du point final de l'arc de cercle, si
nécessaire:
U Avance F
U Fonction auxiliaire M
Exemple de séquences CN
X
Y
25 45
25
30
20
7 L X+0 Y+25 RL F300 M3
8 L X+25 Y+30
9 CT X+45 Y+20
10 L Y+0
La séquence CT ainsi que l'élément de ce contour
précédent doivent contenir les deux coordonnées du plan
dans lequel l’arc de cercle doit être exécuté!
