HEIDENHAIN TNC 640 429
13.2 F
onctions de base (option de logiciel 50)

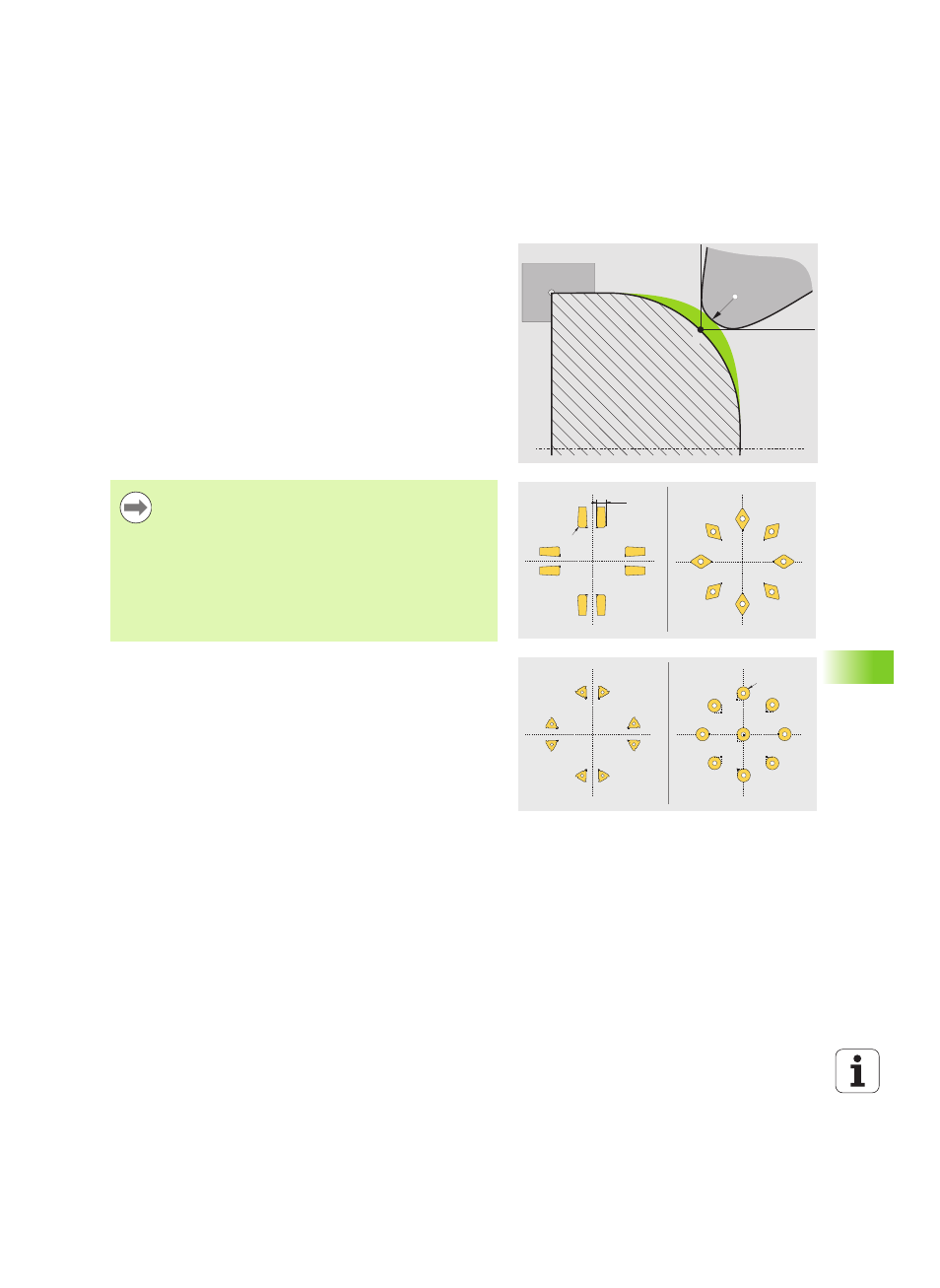

Correction de rayon de la dent SRK
Les outils de tournage possèdent un rayon à l'extrémité de la dent de
l'outil (RS). Il en résulte des défauts de forme lors d'usinage de
sphères, de chanfreins et de rayons, car les déplacements
programmés se réfèrent principalement à la pointe théorique S de la
dent (voir figure en haut à droite). La correction CRD évite ainsi les
erreurs qui pourraient apparaître.
La TNC applique automatiquement la correction de rayon de la dent
dans les cycles de tournage. Dans les séquences de déplacement
individuelles et dans les contours programmés, la CRD est activée
avec RL ou RR.
Dans les cycles de tournage, la TNC vérifie la géométrie de la dent à
l'aide de l'angle de pointe P-ANGLE et de l'angle d'attaque T-ANGLE. Des
éléments de contour dans un cycle sont usinés par la TNC autant que
faire se peut avec l'outil utilisé. La TNC affiche un message quand il
reste de la matière résiduelle.
Rs
S
X+
Z+
TO=
8 2
4
1
3
7
5
6
RS
CUTWIDTH
8
2
4
1
3
7
5
6 TO=
X+
Z+
X+
Z+
8
2
4
1
3
7
5
6
RS
X+
Z+
TO=
8 2
4
1
3
7
5
6
9
Le sens de la correction de rayon d'outil n'est pas explicite
avec une position neutre de la dent (TO=2;4;6;8). Dans
ces cas, la CRD n'est possible que dans les cycles.
La TNC peut également appliquer la correction de rayon
de la dent lors d'un usinage incliné. Dans ce cas, tenez
compte de la restriction suivante: si vous activez l'usinage
incliné avec M128, la correction de rayon de la dent n'est
pas possible dans des séquences de déplacement avec
RL
/RR, hormis dans les cycles. Si vous activez l'usinage
incliné avec M144, cette restriction ne s'applique pas.
