358 Test de programme et Exécution de programme
14.1 Gr
aphiques
Représentation dans 3 plans

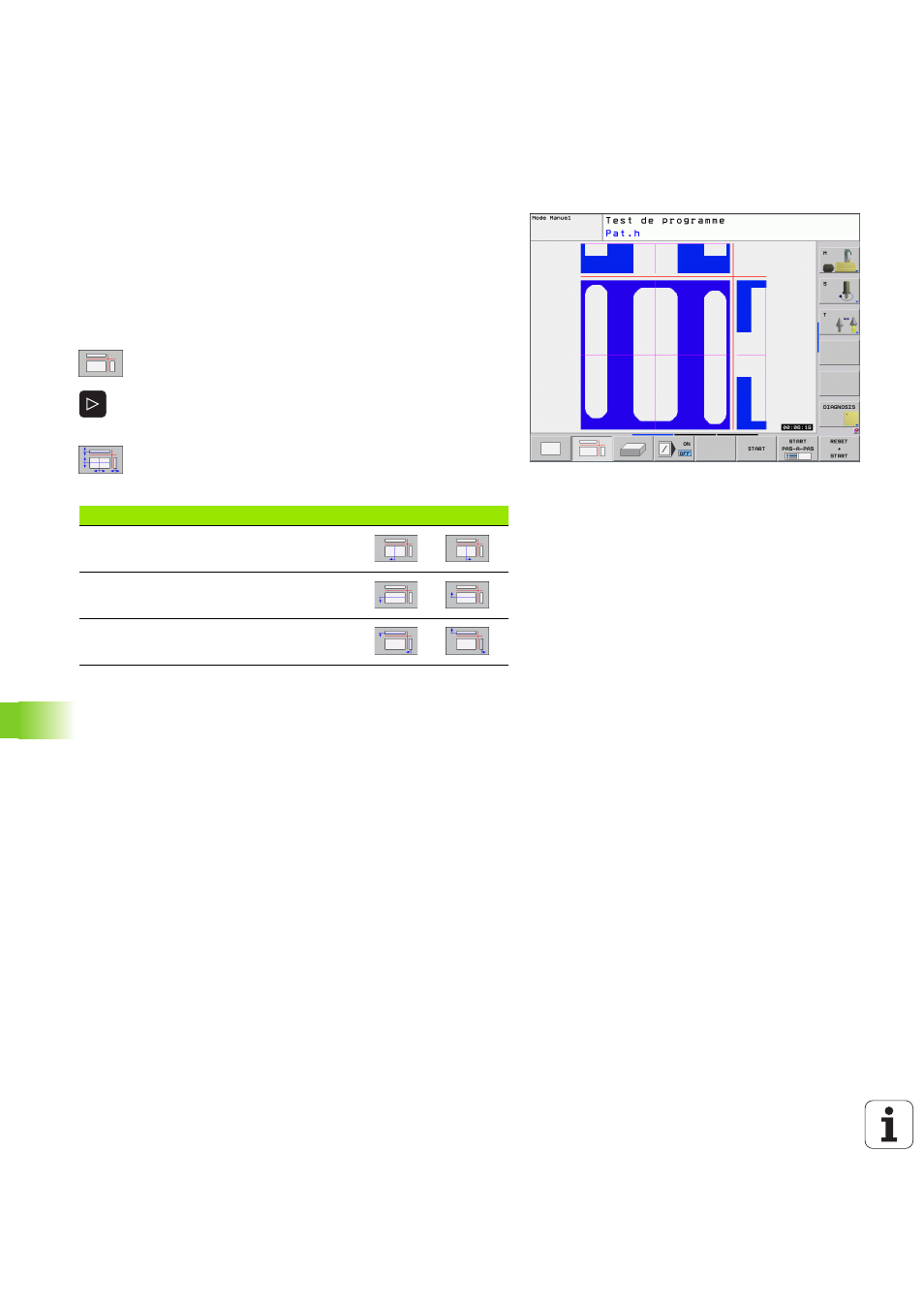

La pièce s'affiche avec une vue de dessus et 2 coupes, comme sur un
plan. Le symbole en bas et à gauche indique si la représentation
correspond aux normes 1 ou 2 selon DIN 6, chap. 1 (sélectionnable par
MP7310).
La représentation dans 3 plans possède des fonctions zoom, voir
„Agrandissement de la découpe”, page 360.
Vous pouvez aussi déplacer le plan de coupe avec les softkeys :
U Sélectionnez la softkey de la représentation de la
pièce dans 3 plans
U Commuter la barre des softkeys jusqu'à ce
qu'apparaisse la softkey des fonctions destinées à
déplacer le plan de coupe
U Sélectionner les fonctions destinées au déplacement
du plan de coupe : la TNC affiche les softkeys
suivantes :
La position du plan de coupe est affichée dans l'écran pendant le
décalage.
Par défaut le plan de coupe est situé au centre de la pièce dans le plan
d'usinage, et sur la face supérieure de la pièce dans l'axe d'outil.
Fonction Softkeys
Déplacer le plan de coupe vertical vers la
droite ou vers la gauche
Déplace le plan de coupe vertical vers
l'avant ou vers l'arrière
Déplace le plan de coupe horizontal vers le
haut ou vers le bas
