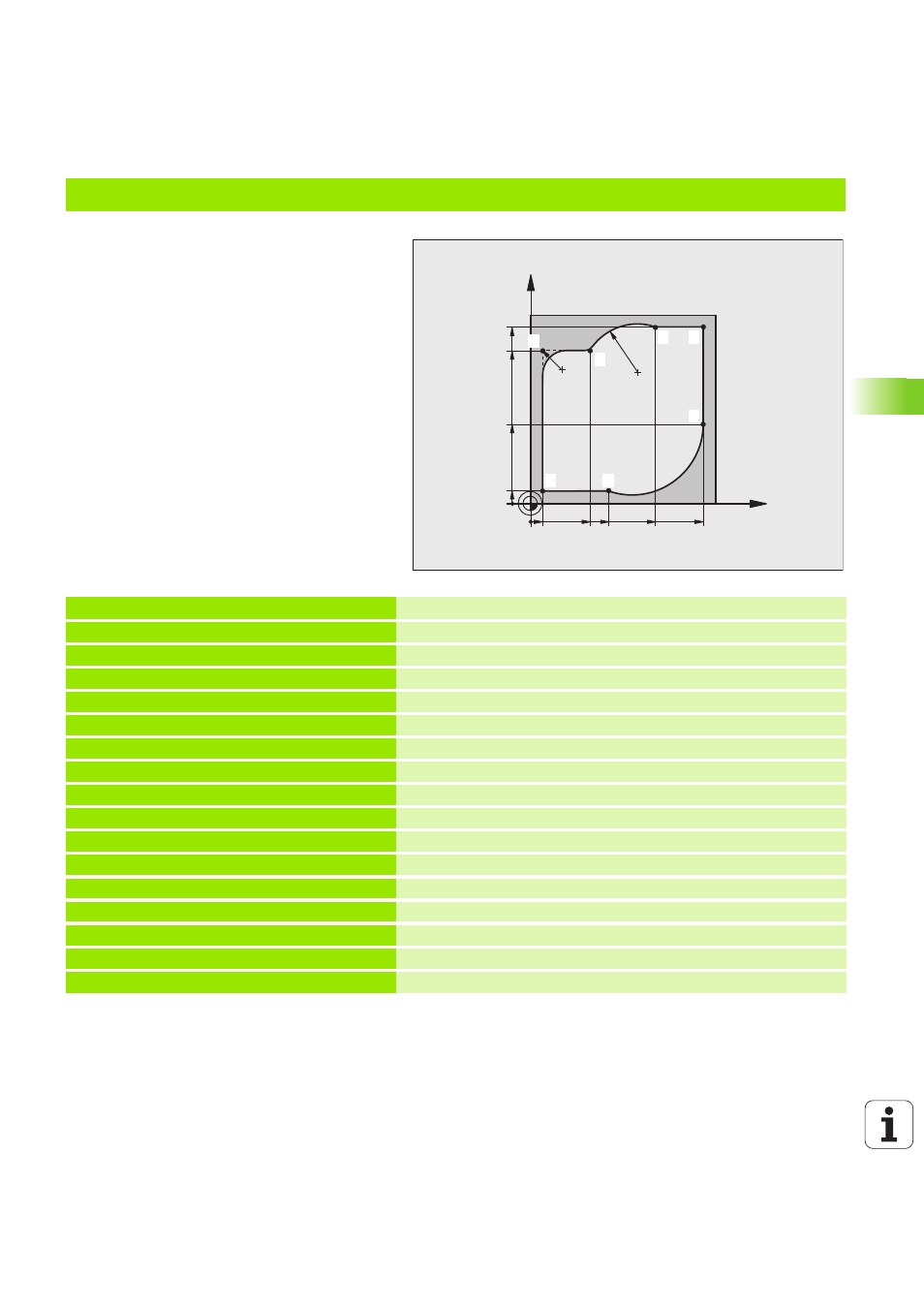

Exemple : déplacement circulaire en coordonnées cartésiennes
%CIRCULAIRE G71 *
N10 G30 G17 X+0 Y+0 Z-20 * Définition de la pièce brute pour simulation graphique de l’usinage
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S4000 * Appel d’outil avec axe de broche et vitesse de rotation broche
N40 G00 G40 G90 Z+250 * Dégager l’outil dans l’axe de broche en avance rapide
N50 X-10 Y-10 * Prépositionner l’outil
N60 G01 Z-5 F1000 M3 * Aller à la profondeur d’usinage avec avance F = 1000 mm/min.
N70 G01 G41 X+5 Y+5 F300 * Aborder le contour au point 1, activer correction de rayon G41
N80 G26 R5 F150 * Approche tangentielle
N90 Y+85 * Point 2 : première droite du coin 2
N100 G25 R10 * Insérer un rayon R = 10 mm, avance : 150 mm/min.
N110 X+30 * Aborder le point 3 : point initial du cercle
N120 G02 X+70 Y+95 R+30 * Aborder le point 4 : point final du cercle avec G02, rayon 30 mm
N130 G01 X+95 * Aborder le point 5
N140 Y+40 * Aborder le point 6
N150 G06 X+40 Y+5 * Aborder le point 7 : point final du cercle, arc de cercle avec raccord.
tangentiel au point 6, la TNC calcule automatiquement le rayon
