Programmation : Usinage multiaxes

1

1

.2 La f

onction PLANE : inclinaison du plan d'usinag

e (Logiciel Option 1)

Paramètres d'introduction

U

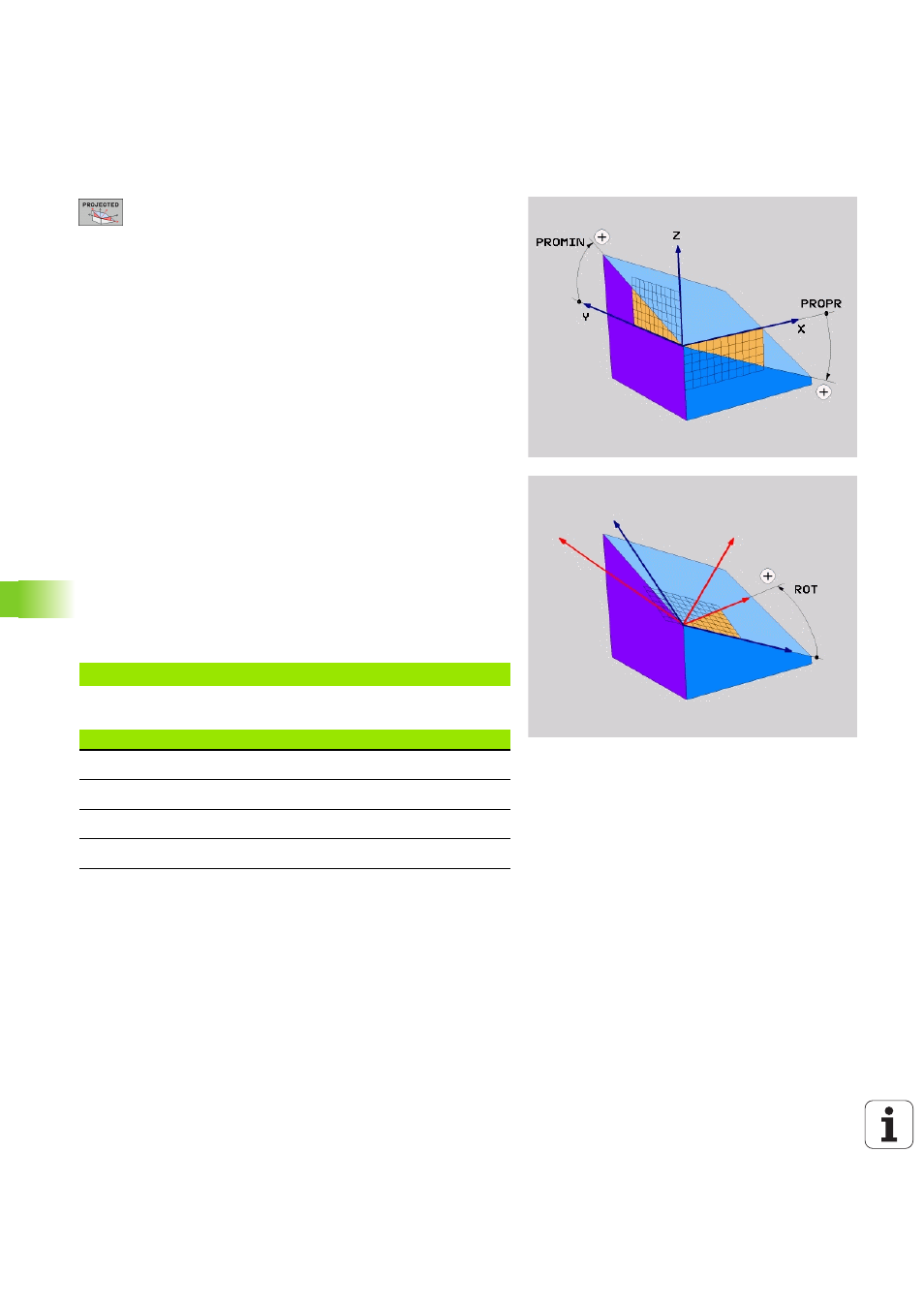

Angle proj. 1er plan de coord.?

: angle projeté

du plan d'usinage incliné dans le 1er plan de
coordonnées du système de coordonnées
machine (Z/X avec axe d'outil Z, voir figure en
haut à droite). Plage d'introduction –89.9999° à
+89.9999°. L'axe 0° est l'axe principal du plan
d'usinage actif (X avec axe d'outil Z, sens positif,
voir figure en haut à droite)

U

Angle proj. 2ème plan de coord.?

: angle

projeté dans le 2ème plan de coordonnées du
système de coordonnées machine (Y/Z avec axe
d'outil Z, voir figure en haut à droite). Plage
d'introduction –89.9999° à +89.9999°. L'axe 0°
est l'axe secondaire du plan d'usinage actif (Y
avec axe d'outil Z)

U

Angle ROT du plan incliné?

: rotation du système de

coordonnées incliné autour de l'axe d'outil incliné (par
analogie, correspond à une rotation avec le cycle 10
ROTATION). Avec l'angle de rotation, vous pouvez
déterminer de manière simple le sens de l'axe
principal du plan d'usinage (X avec axe d'outil Z, Z
avec axe d'outil Y, voir. figure de droite, au centre).
Plage d'introduction -360° à +360°

U

Poursuivre avec les propriétés de positionnement

(voir „Définir le comportement de positionnement de
la fonction PLANE” à la page 304)

Séquence CN

Abréviations utilisées

5 PLANE PROJETÉ PROPR+24 PROMIN+24 PROROT+30 .....

Abréviation

Signification

PROJETE

de l'anglais projected = projeté

PROPR

principle plane : plan principal

PROPR

minor plane : Plan secondaire

PROPR

En anglais rotation : rotation
