12.8 Initialiser le point de

référ

e

nce a

v

e

c le palpeur 3D

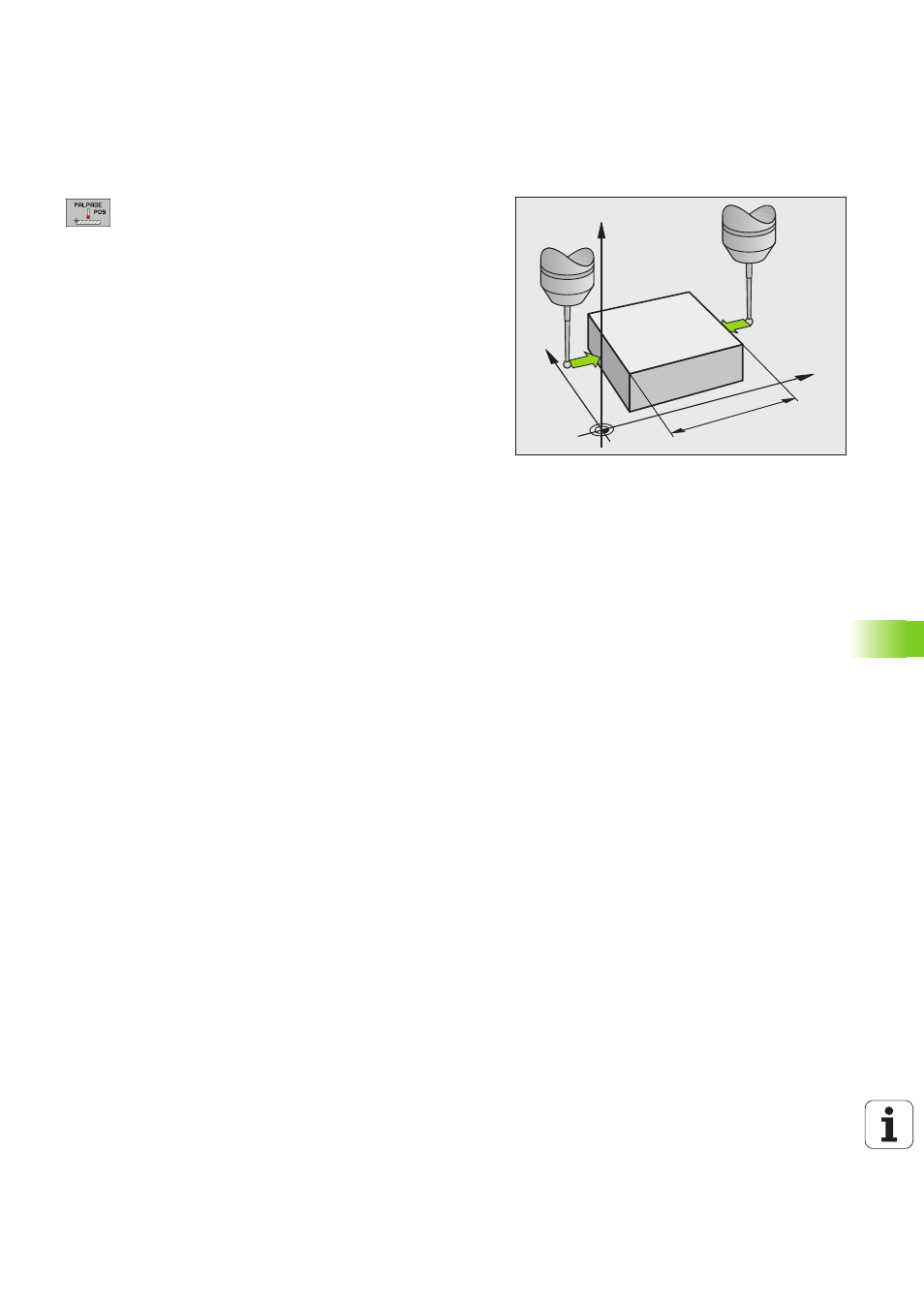

Déterminer les dimensions d’une pièce

U

Sélectionner la fonction de palpage : appuyer sur la

softkey PALPAGE POS

U

Positionner le palpeur à proximité du premier point de

palpage A

U

Sélectionner le sens de palpage par softkey

U

Palpage : appuyer sur la touche START externe

U

Noter la valeur affichée comme point de référence

(seulement si le point de référence initialisé
précédemment reste actif)

U

Point de référence : introduire „0“

U

Quitter le dialogue : appuyer sur la touche END

U

Sélectionner à nouveau la fonction de palpage :

appuyer sur la softkey PALPAGE POS

U

Positionner le palpeur à proximité du deuxième point

de palpage B

U

Sélectionner le sens du palpage par softkey : même

axe, mais sens inverse de celui du premier palpage

U

Palpage : appuyer sur la touche START externe

Dans l'affichage point de référence, on trouve la distance entre les
deux points situés sur l’axe de coordonnées.

Réinitialiser l’affichage de position aux valeurs précédant la mesure
linéaire

U

Sélectionner la fonction de palpage : appuyer sur la softkey
PALPAGE POS

U

Palper une nouvelle fois le premier point de palpage

U

Initialiser le point de référence à la valeur notée précédemment

U

Quitter le dialogue : appuyer sur la touche END

Mesure d'angle

A l’aide d’un palpeur 3D, vous pouvez déterminer un angle dans le plan
d’usinage. La mesure concerne :

„

l’angle compris entre l’axe de référence angulaire et une arête de la
pièce ou

„

l’angle compris entre deux arêtes

L’angle mesuré est affiché sous forme d’une valeur de 90° max.

Y

X

Z

A

B

l
