HEIDENHAIN TNC 320 299
1
1
.2 La f
onction PLANE : inclinaison du plan d'usinag
e (Logiciel Option 1)

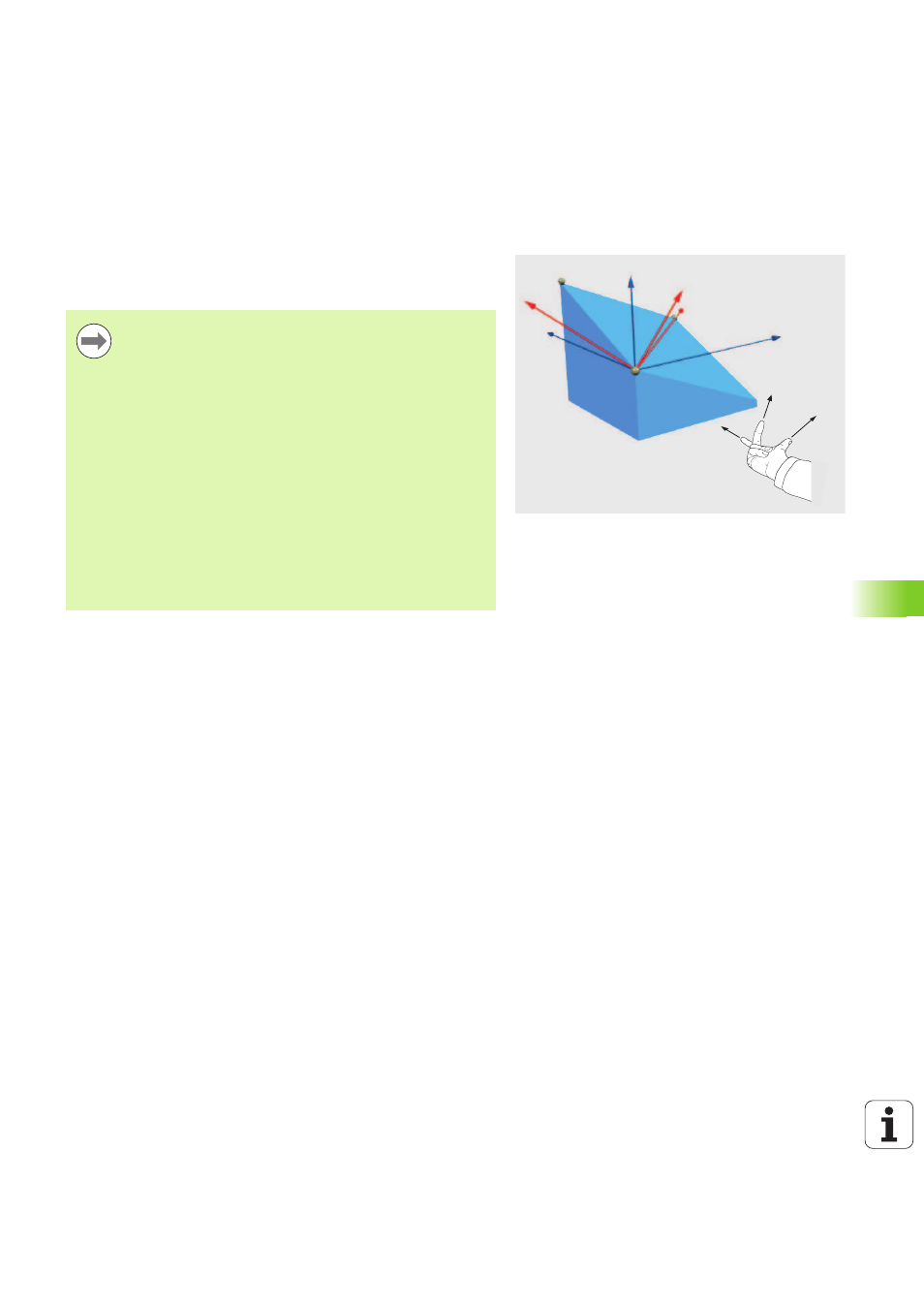

Définir le plan d'usinage par trois points :
PLANE POINTS
Application
Un plan d'usinage peut être défini sans ambiguïté au moyen de trois
points de ce plan au choix P1 à P3. Cette possibilité est réalisée par
la fonction PLANE POINTS.
+X
+Y
+Z
P1
P2
P3
Remarques avant la programmation
La droite reliant le point 1 au point 2 détermine le sens de
l'axe principal incliné (X avec axe d'outil Z).
Vous définissez le sens de l'axe d'outil incliné avec la
position du 3ème point par rapport à la droite reliant le
point 1 et le point 2. En tenant compte de la règle de la
main droite (pouce = axe X, index = axe Y, majeur = axe Z,
voir. figure en haut et à droite), le pouce (axe X) est orienté
du point 1 vers le point 2, l'index (axe Y) est orienté
parallèlement à l'axe incliné Y, en direction du point 3 et le
majeur est orienté en direction de l'axe d'outil incliné.
Les trois points définissent la pente du plan. La position du
point zéro actif n'est pas modifiée par la TNC.
Description des paramètres pour le comportement du
positionnement : voir „Définir le comportement de
positionnement de la fonction PLANE”, page 304
