338 Mode manuel et dégauchissage
12.8 Initialiser le point de
référ
e
nce a
v
e
c le palpeur 3D

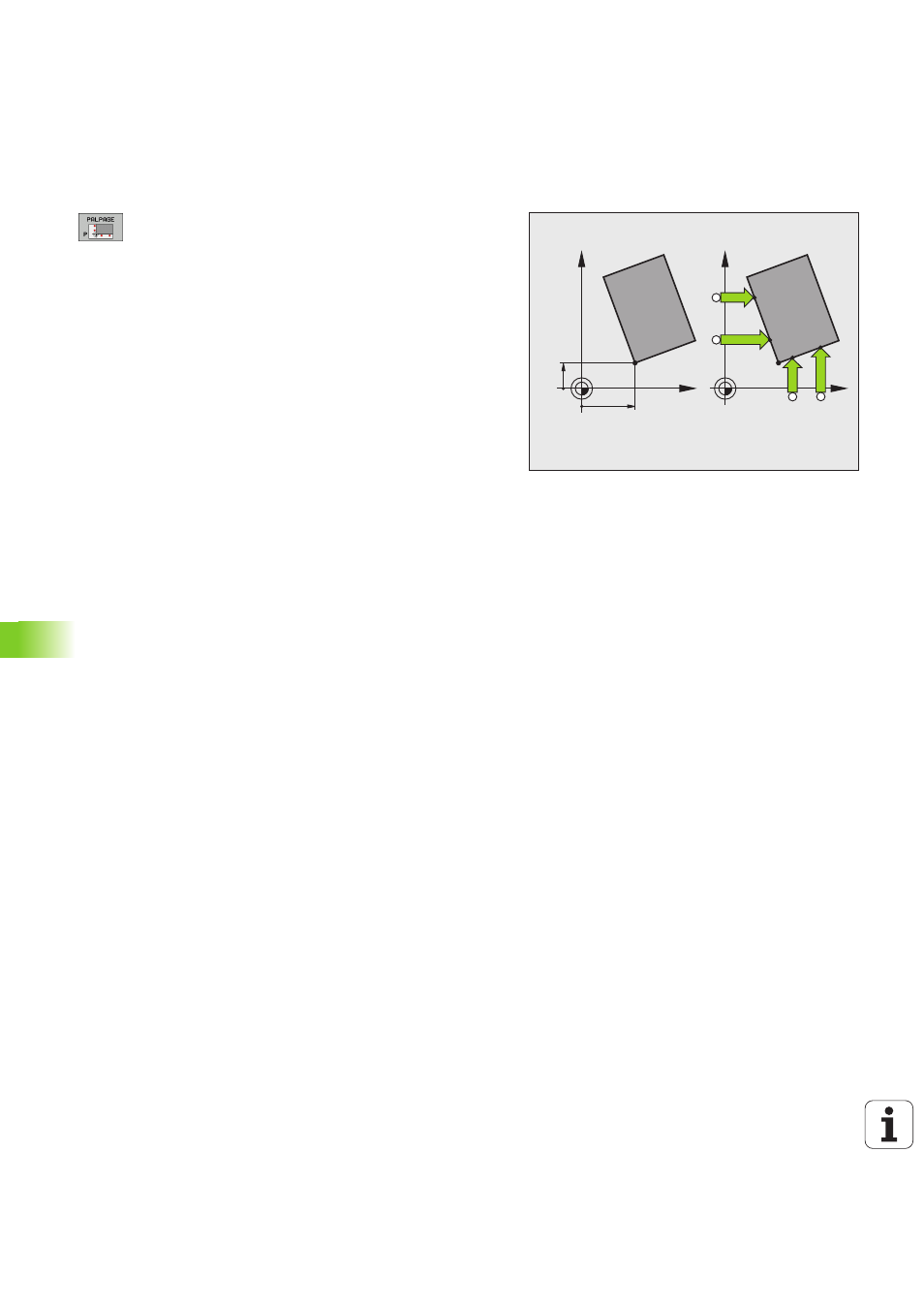

Coin comme point de référence
U Sélectionner la fonction de palpage : appuyer sur la
softkey PALPAGE P
U Positionner le palpeur à proximité du premier point de
palpage de la première arête de la pièce
U Sélectionner le sens de palpage : choisir avec la
softkey
U Palpage : appuyer sur la touche START externe
U Positionner le palpeur à proximité du deuxième point
de palpage de la même arête
U Palpage : appuyer sur la touche START externe
U Positionner le palpeur à proximité du premier point de
palpage de la deuxième arête de la pièce
U Sélectionner le sens de palpage : choisir avec la
softkey
U Palpage : appuyer sur la touche START externe
U Positionner le palpeur à proximité du deuxième point
de palpage de la même arête
U Palpage : appuyer sur la touche START externe
U Point de référence : introduire dans la fenêtre du
menu les deux coordonnées du point de référence,
valider avec la softkey INITIAL. point de référencevoir
„Enregistrer les valeurs de mesure issues des cycles
palpeurs dans le tableau Preset”, page 331
U Terminer la fonction de palpage : appuyer sur la
softkey END
