130 Programmation : Outils
5.2 Données d'outils
5.2 Données d'outils
Conditions requises pour la correction d'outil
Habituellement, vous programmez les coordonnées des opérations de
contournage en utilisant les cotes du plan de la pièce. Pour que la TNC
calcule la trajectoire du centre de l'outil et soit donc en mesure
d'exécuter une correction d'outil, vous devez introduire la longueur et
le rayon de chaque outil utilisé.
Vous pouvez introduire les données d'outils soit directement dans le
programme à l'aide de la fonction G99, soit séparément dans les
tableaux d'outils. Si vous introduisez les données d'outils dans les
tableaux, vous disposez alors d'autres informations relatives aux
outils. Lors de l'exécution du programme d'usinage, la TNC prend en
compte toutes les informations programmées.

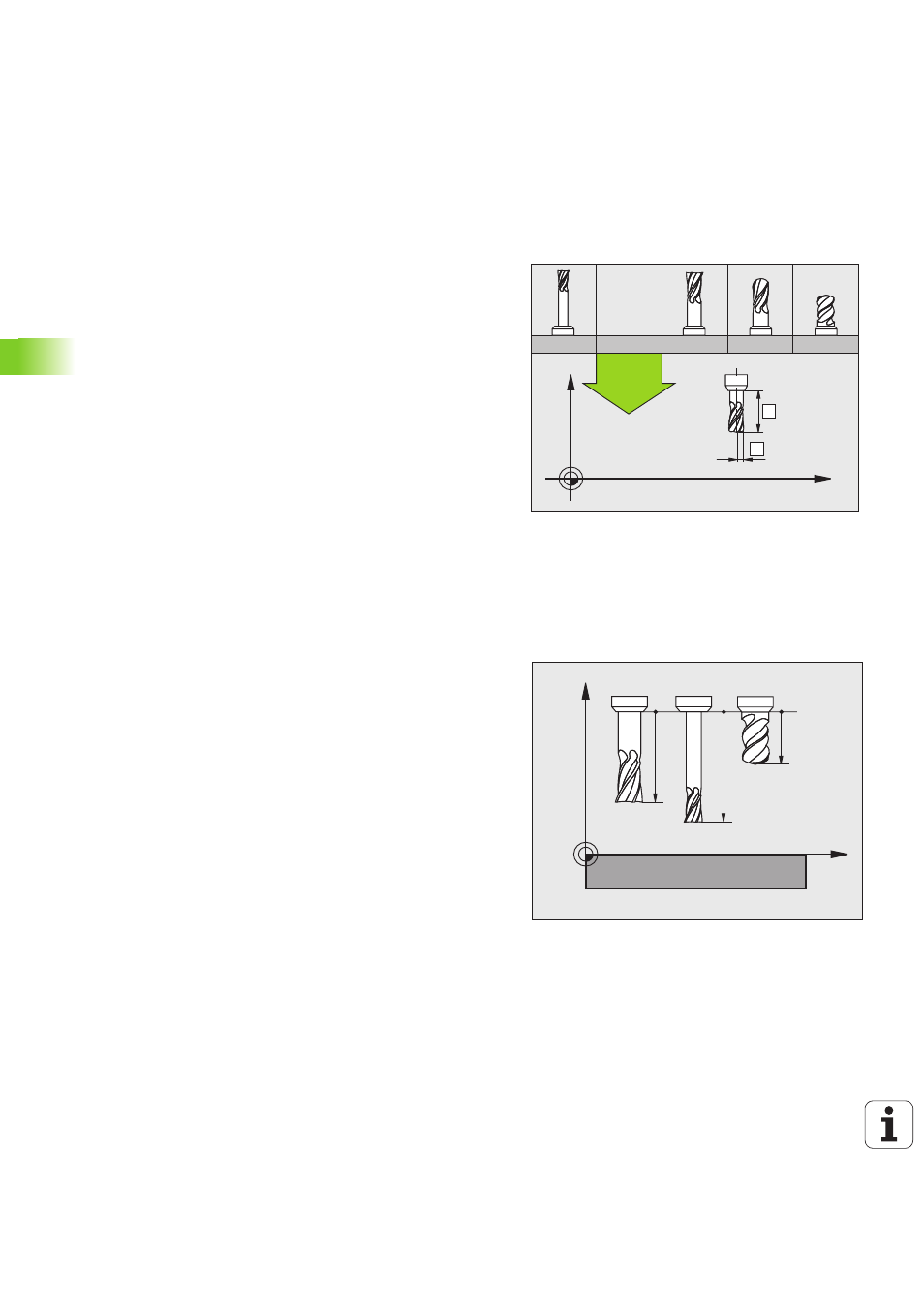

Numéro d'outil, nom d'outil
Chaque outil porte un numéro entre 0 et 32767. Si vous travaillez avec
les tableaux d’outils, vous pouvez en plus donner des noms aux outils.
Les noms des outils peuvent comporter jusqu’à 16 caractères.
L’outil numéro 0 est défini comme outil zéro; il a pour longueur L=0 et
pour rayon R=0. Dans les tableaux d'outils, vous devez également
définir l'outil T0 par L=0 et R=0.
Longueur d'outil L
Par principe, introduisez systématiquement la longueur d'outil L en
longueur absolue se référant au point de référence de l'outil. Pour de
nombreuses fonctions utilisées en liaison avec l'usinage multiaxes, la
TNC doit disposer impérativement de la longueur totale de l'outil.
Rayon d'outil R
Introduisez directement le rayon d’outil R.
Z
X
1 18 13 12 8
R
L
8
Z
X
L3
L2
L1
