Arrondi d'angle G25

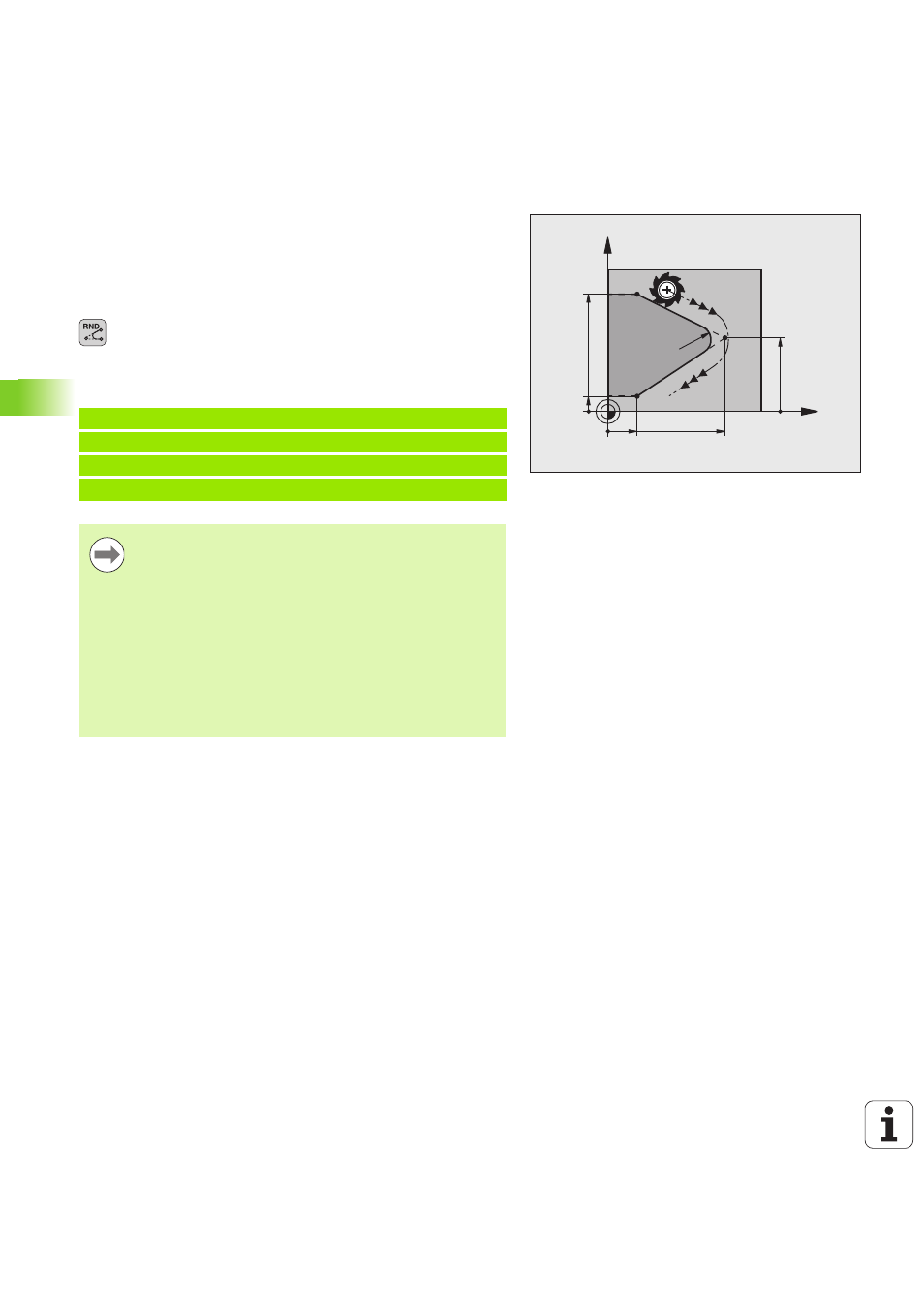

La fonction G25 permet d'arrondir les angles d'un contour.
L’outil se déplace sur une trajectoire circulaire qui se raccorde par
tangentement à la fois à l’élément de contour précédent et à l’élément
de contour suivant.
Le cercle d’arrondi doit pouvoir être exécuté avec l’outil en cours.
U Rayon d'arrondi : rayon de l'arc de cercle, si
nécessaire :
U Avance F (n'agit que dans la séquence G25)
Exemple de séquences CN
X
Y
40
40
R5
5
10
25
5 L X+10 Y+40 RL F300 M3
6 L X+40 Y+25
7 RND R5 F100
8 L X+10 Y+5
L'élément de contour précédent et le suivant doivent
contenir les deux coordonnées du plan dans lequel doit
être exécuté l'arrondi d'angle. Si vous usinez le contour
sans correction de rayon, vous devez alors programmer
les deux coordonnées du plan d'usinage.
Le point d'intersection ne fait pas partie du contour.
Une avance programmée dans la séquence G25 n'agit que
dans la séquence G25. Ensuite, l'avance avant la séquence
G25
redevient active.
Une séquence RND peut être également utilisée pour une
approche douce du contour.
