HEIDENHAIN TNC 320 177
6.5 Cont
our
n
ag
es – Coor
données polair
es
Programmer une trajectoire hélicoïdale
U Angle polaire : introduire l'angle total parcouru par
l'outil sur la trajectoire hélicoïdale. Après avoir
introduit l'angle, sélectionnez l'axe d'outil à l'aide
d'une touche de sélection d'axe.
U Introduire en incrémental la coordonnée de la hauteur
de la trajectoire hélicoïdale
U Introduire la correction de rayon en fonction du
tableau

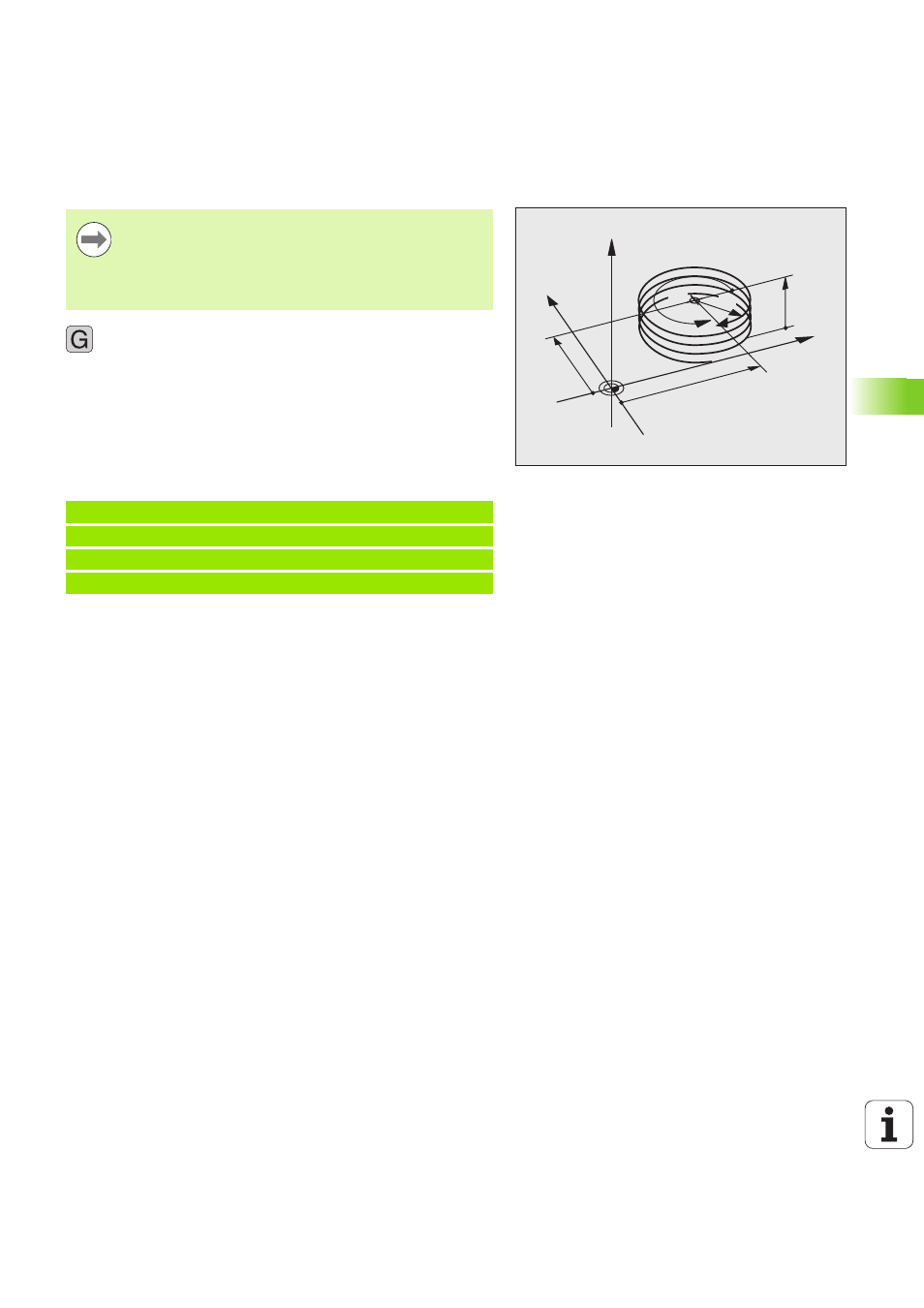

Exemple de séquences CN : filetage M6 x 1 mm avec 5 filets
Y
X
Z
25
40
5
270°
R3
CC
Introduisez le sens de rotation et l'angle total incrémental
G91 H
avec le même signe; dans le cas contraire, l'outil
pourrait se déplacer sur une trajectoire incorrecte.
Pour l'angle total G91 H, une valeur comprise entre
-99 999,9999° et +99 999,9999° est possible.
N120 I+40 J+25 *
N130 G01 Z+0 F100 M3 *
N140 G11 G41 R+3 H+270 *
N150 G12 G91 H-1800 Z+5 *
12
