6.4 Cont
our
nag
e
s - Coor
données car
tésiennes
Trajectoire circulaire G02/G03/G05 de rayon
défini
L'outil se déplace sur une trajectoire circulaire de rayon R.
Sens de rotation
„ Sens horaire : G02
„ Sens anti-horaire : G03
„ Sans indication du sens de rotation : G05. La TNC se déplace sur la
trajectoire circulaire avec le dernier sens de rotation programmé.
U Coordonnées du point final de l'arc de cercle
U Rayon R
Attention : le signe définit la dimension de l'arc de
cercle!
U Fonction auxiliaire M
U Avance F

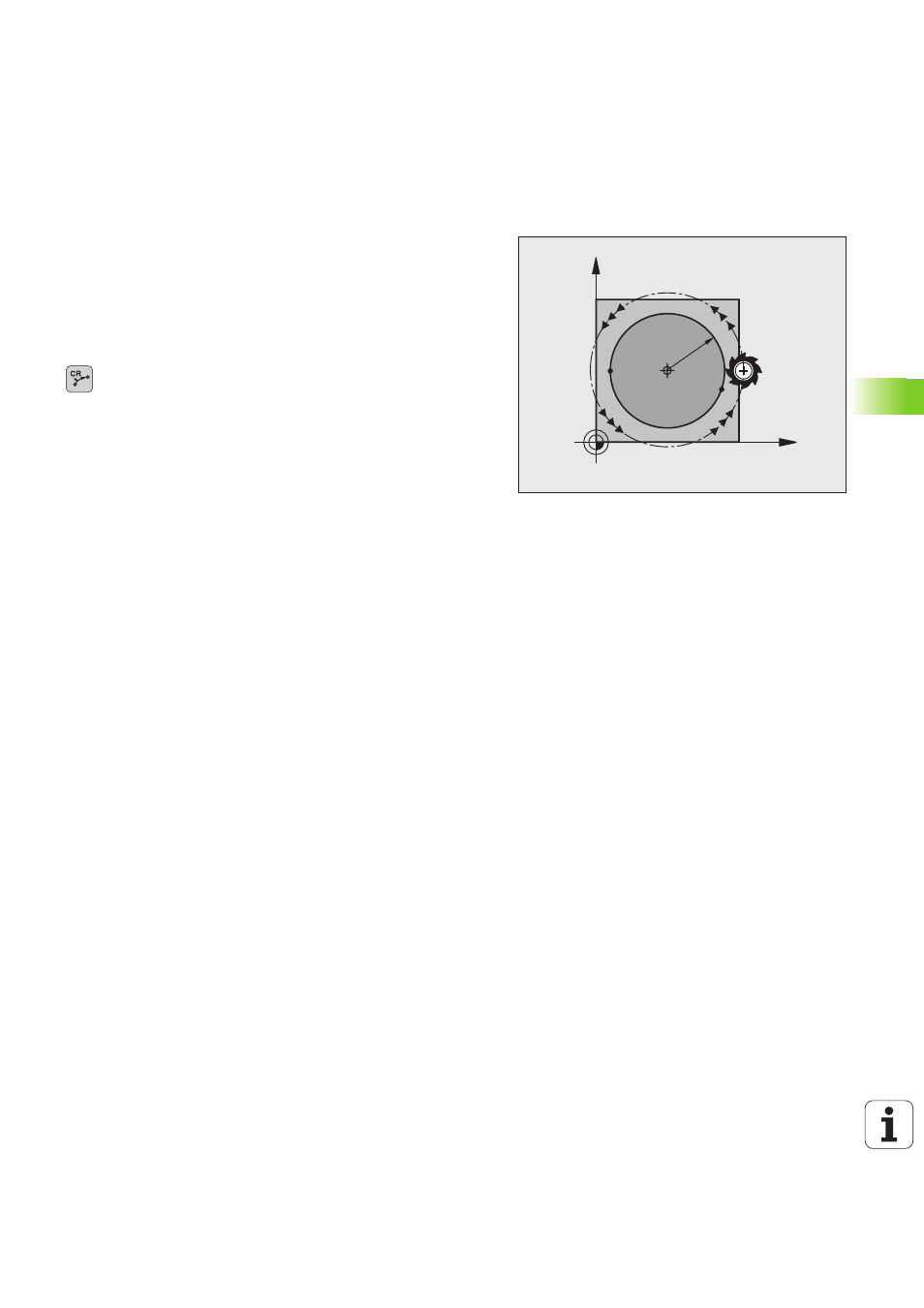

Cercle entier
Pour un cercle entier, programmez à la suite deux séquences
circulaires :
Le point final du premier demi-cercle correspond au point de départ du
second. Le point final du second demi-cercle correspond au point de
départ du premier.
X
Y
CC
S1=E
E1=S
R
