HEIDENHAIN TNC 320 73
4.1 Pr
incipes de base
Système de référence sur fraiseuses
Pour l’usinage d’une pièce sur une fraiseuse, vous vous référez

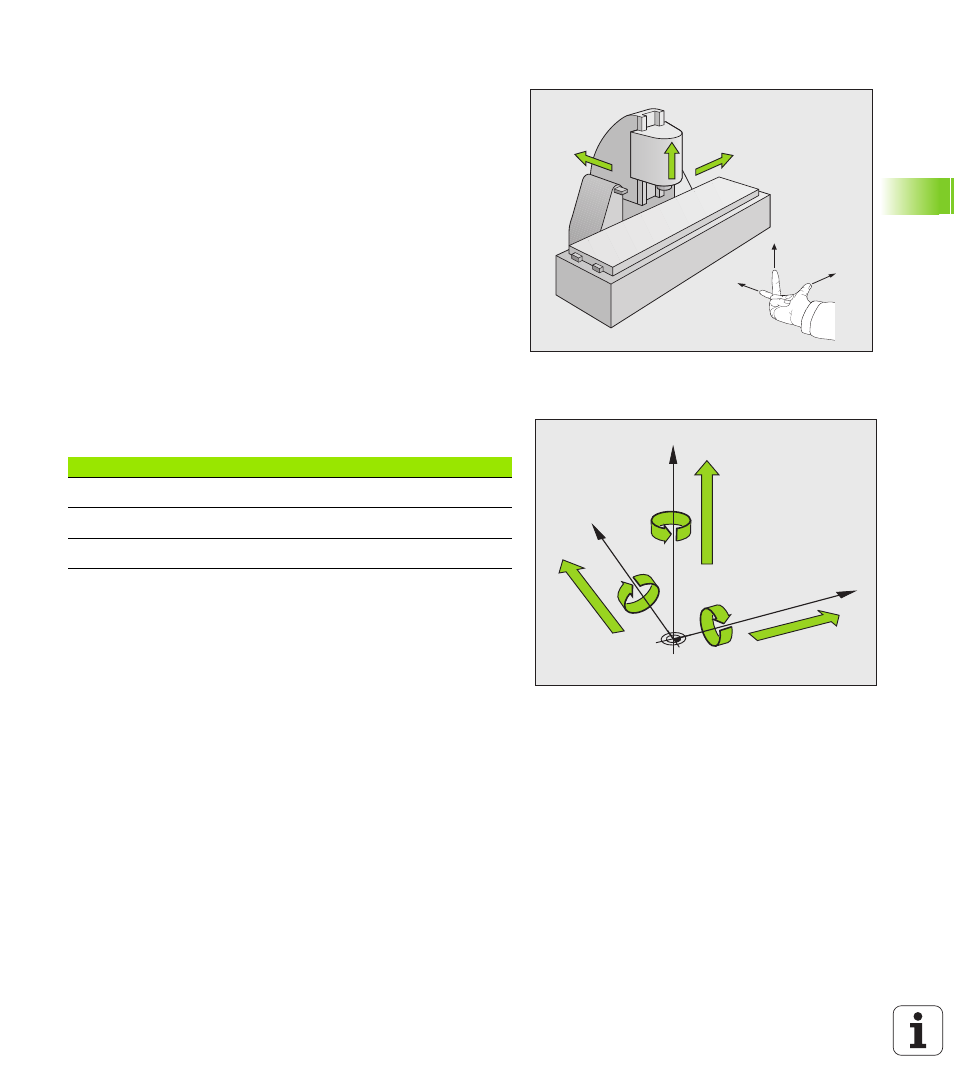

généralement au système de coordonnées cartésiennes. La figure de
droite illustre la relation entre le système de coordonnées
cartésiennes et les axes de la machine. La règle des trois doigts de la
main droite est un moyen mnémotechnique: Si le majeur est dirigé
dans le sens de l’axe d’outil (de la pièce en direction de l’outil), il
indique alors le sens Z+; le pouce indique le sens X+ et l’index, le sens
Y+.
En option, la TNC 320 peut commander jusqu'à 5 axes. Outres les
axes principaux X, Y et Z, on a également les axes auxiliaires qui leur
sont parallèles U, V et W (ceci n’est actuellement pas encore géré par
la TNC 320). Les axes rotatifs sont les axes A, B et C. La figure en bas,
à droite illustre la relation entre les axes auxiliaires ou axes rotatifs et
les axes principaux.
Désignation des axes sur les fraiseuses
Les axes X, Y et Z de votre fraiseuse sont désignés sous les termes
d'axe d'outil, d'axe principal (1er axe) et d'axe auxiliaire (2ème axe). La
disposition de l'axe d'outil est déterminante pour l'affectation de l'axe
principal et de l'axe auxiliaire.
+X
+Y
+Z
+X
+Z +Y
W+
C+
B+
V+ A+
U+
Y
X
Z
Axe d'outil Axe principal Axe auxiliaire
X Y Z
Y Z X
Z X Y
