156 6 Programmation: Programmer les contours
6.4 Cont
our
nag
e
s – Coor
données car
tésiennes
Trajectoire circulaire CR de rayon défini
L'outil se déplace sur une trajectoire circulaire de rayon R.
 Coordonnées du point final de l'arc de cercle
 Rayon R
Attention: le signe définit la grandeur de l'arc de
cercle!
 Sens de rotation DR
Attention: le signe définit la courbe concave ou
convexe! Si nécessaire:
 Fonction auxiliaire M
 Avance F

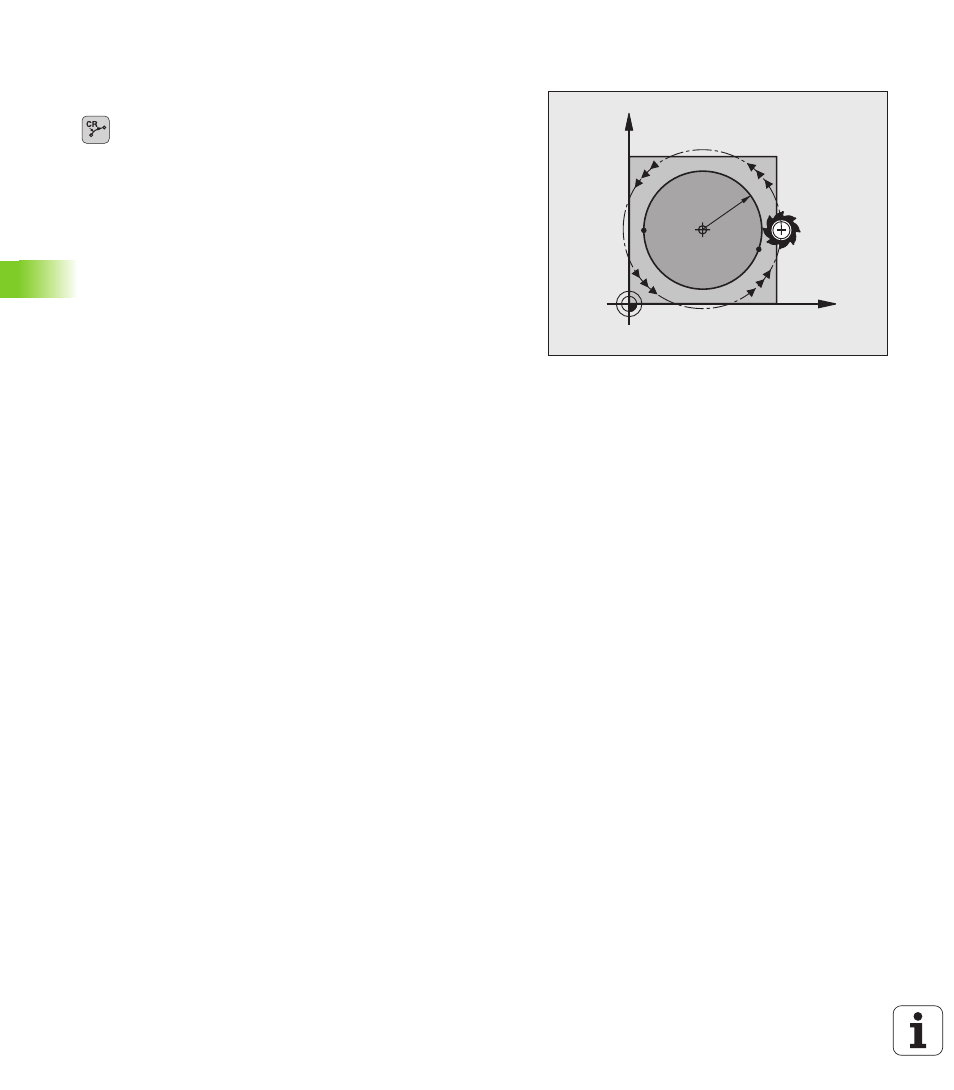

Cercle entier
Pour un cercle entier, programmez à la suite deux séquences CR:
Le point final du premier demi-cercle correspond au point initial du
second. Le point final du second demi-cercle correspond au point
initial du premier.
X
Y
CC
S1=E
E1=S
R
