HEIDENHAIN TNC 320 263
8.3 Cy
cles de fr
aisag
e
de poc
hes, t
e
nons et r
a
inur
es
FRAISAGE DE POCHE (cycle 4)
Les cycles 1, 2, 3, 4, 5, 17, 18 font partie du groupe Cycles spéciaux.
Sur la deuxième barre de softkeys, sélectionnez la softkey OLD
CYCLS.
1 L'outil plonge dans la pièce à la position initiale (au centre de la
poche) et se déplace à la première profondeur de passe
2 Il se déplace ensuite dans le sens positif du côté le plus long –
lorsqu'il s'agit de poches carrées, dans le sens positif de l'axe Y –
puis évide la poche de l'intérieur vers l'extérieur
3 Ce processus est répété (1 à 2) jusqu'à ce que la profondeur soit
atteinte
4 A la fin du cycle, la TNC rétracte l'outil à sa position initiale

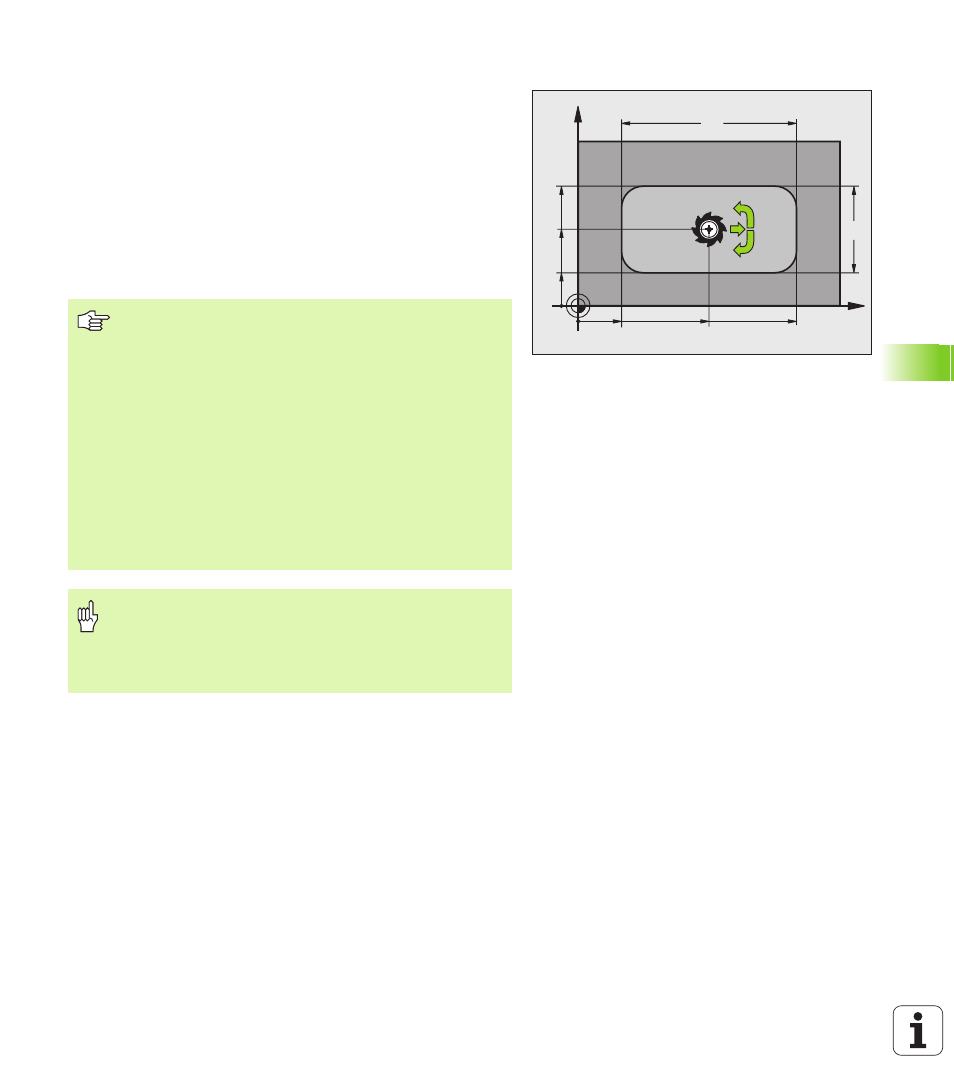

X
Y
DR+
40
80
55
35
15
100 60 20
DR–
Remarques avant que vous ne programmiez
Utiliser une fraise à denture frontale (DIN 844) ou effectuer
un pré-perçage au centre de la poche.
Pré-positionnement au-dessus du centre de la poche avec
correction de rayon R0.
Programmer la séquence de positionnement du point
initial dans l’axe de broche (distance d'approche au-dessus
de la surface de la pièce).
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécute pas le cycle.
Le 2ème côté doit remplir la condition suivante: 2ème côté
supérieur à [(2 x rayon d'arrondi) + passe latérale k].
Avec le paramètre-machine displayDepthErr, vous
définissez si la TNC doit délivrer un message d'erreur (on)
ou ne pas en délivrer (off) en cas d'introduction d'une
profondeur positive.
Attention, risque de collision!
