198 7 Programmation: Fonctions auxiliaires
7.
4 F
o
nctions auxiliair
es pour le compor
te
ment de cont
our
nag
e
Calcul anticipé d'un contour avec correction de
rayon (LOOK AHEAD): M120
Comportement standard
Si le rayon d'outil est supérieur à un élément de contour à usiner avec
correction de rayon, la TNC interrompt l'exécution du programme et
affiche un message d'erreur. M97 (cf. „Usinage de petits éléments de
contour: M97” à la page 194) évite le message d'erreur mais
provoque une marque de dépouille et décale en outre le coin.
Si le contour comporte des contre-dépouilles, la TNC endommage
celui-ci.
Comportement avec M120
La TNC vérifie un contour avec correction de rayon en prévention des
contre-dépouilles et dépouilles. Elle calcule par anticipation la
trajectoire de l'outil à partir de la séquence actuelle. Les endroits où le
contour pourrait être endommagé par l'outil restent non usinés

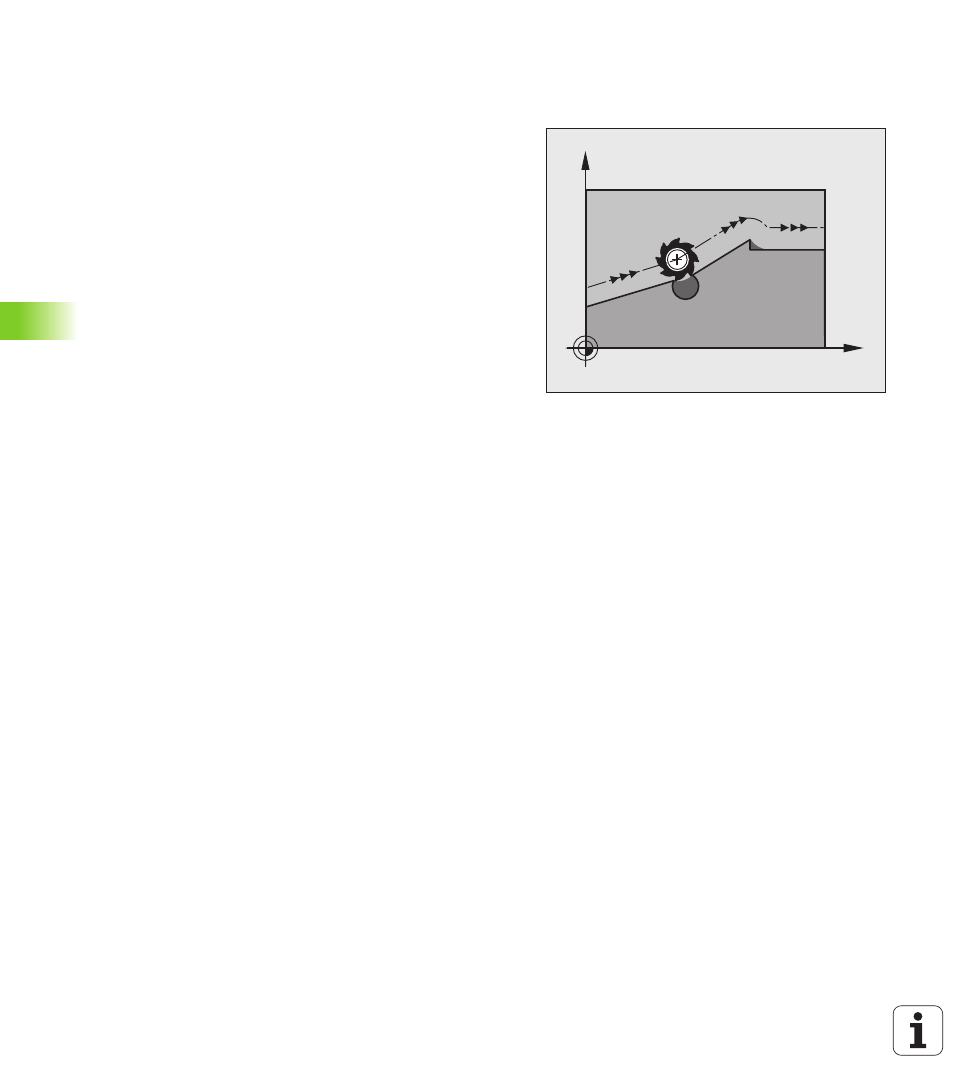

(représentation en gris sombre sur la figure de droite). Vous pouvez
également utiliser M120 pour attribuer une correction de rayon d'outil
à des données ou données de digitalisation créées par un système de
programmation externe. De cette manière, les écarts par rapport au
rayon d'outil théorique sont compensables.
Le nombre de séquences (99 max.) que la TNC inclut dans son calcul
anticipé est à définir avec LA (de l'angl. Look Ahead: Anticiper) derrière
M120. Plus le nombre de séquences sélectionné pour le calcul
anticipé est élevé et plus lent sera le traitement des séquences.
Introduction
Si vous introduisez M120 dans une séquence de positionnement, la
TNC poursuit le dialogue pour cette séquence et réclame le nombre
LA de séquences pour lesquelles elle doit effectuer le calcul anticipé.
X
Y
