HEIDENHAIN TNC 320 325
8.6 Cy
cles d'usinag
e ligne à ligne

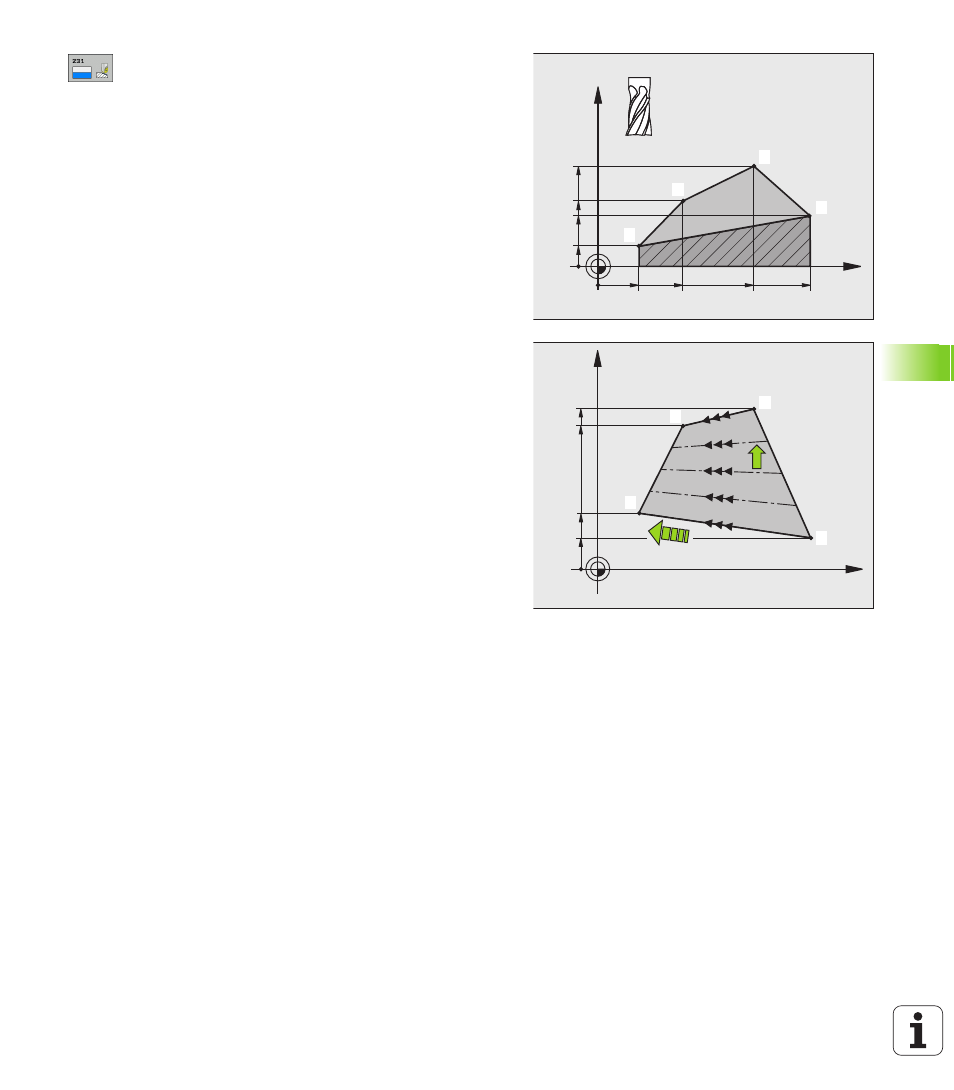

 Point initial 1er axe Q225 (en absolu): Coordonnée
du point initial de la surface à usiner ligne à ligne dans
l'axe principal du plan d'usinage
 Point initial 2ème axe Q226 (en absolu):
Coordonnée du point initial de la surface à usiner ligne
à ligne dans l'axe auxiliaire du plan d'usinage
 Point initial 3ème axe Q227 (en absolu):
Coordonnée du point initial de la surface à usiner ligne
à ligne dans l'axe de broche
 2ème point 1er axe Q228 (en absolu): Coordonnée du
point final de la surface à usiner ligne à ligne dans
l'axe principal du plan d'usinage
 2ème point 2ème axe Q229 (en absolu): Coordonnée
du point final de la surface à usiner ligne à ligne dans
l'axe auxiliaire du plan d'usinage
 2ème point 3ème axe Q230 (en absolu): Coordonnée
du point final de la surface à usiner ligne à ligne dans
l'axe de broche
 3ème point 1er axe Q231 (en absolu): Coordonnée du
point 3 dans l'axe principal du plan d'usinage
 3ème point 2ème axe Q232 (en absolu): Coordonnée
du point 3 dans l'axe auxiliaire du plan d'usinage
 3ème point 3ème axe Q233 (en absolu): Coordonnée
du point 3 dans l'axe de broche
X
Z
Q236
Q233
Q227
Q230
Q228 Q225 Q234 Q231
1
4
2
3
X
Y
Q229
Q207
N = Q240
Q226
Q232
Q235
1
2
3
4
