HEIDENHAIN TNC 320 209
8.1 T
ra
v
ailler a
v
e
c les c
y
cles

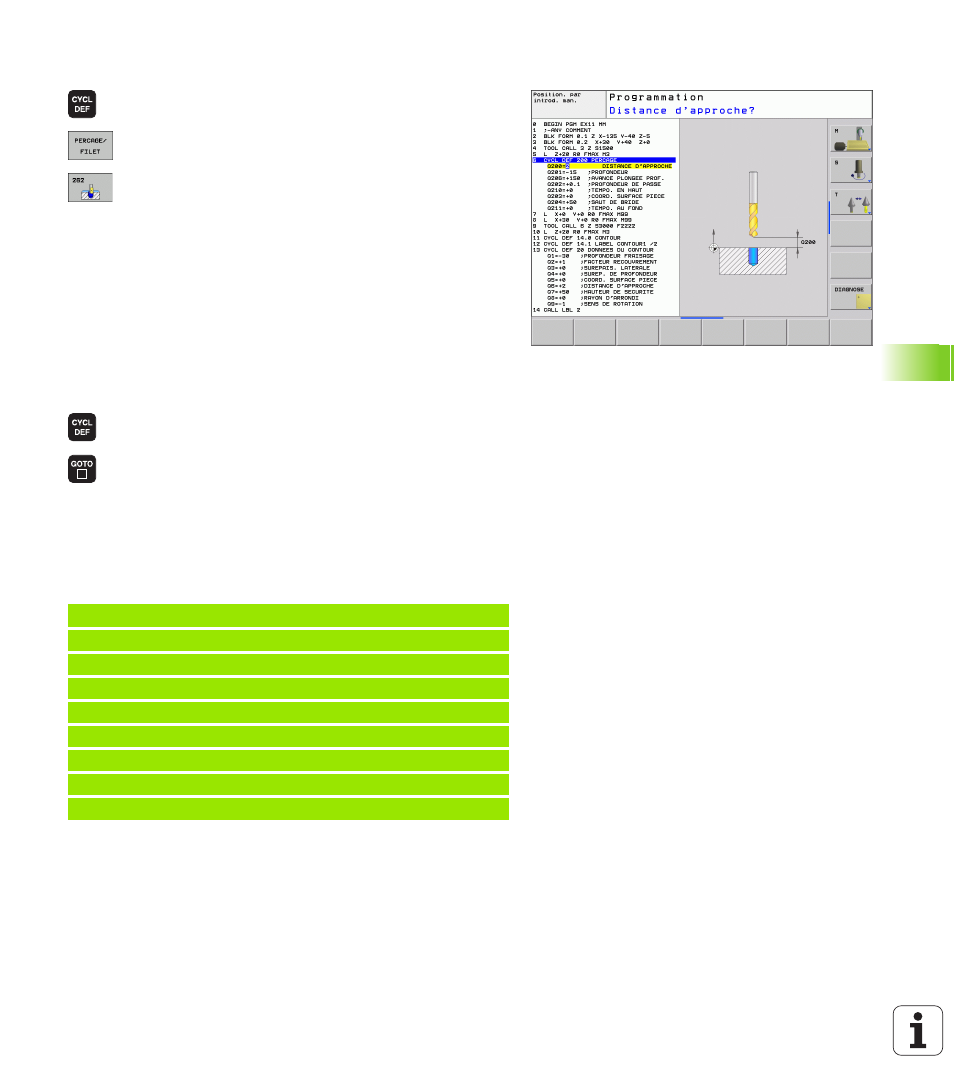

Définir le cycle avec les softkeys
 La barre de softkeys affiche les différents groupes de
cycles
 Sélectionner le groupe de cycles, par exemple, les
cycles de perçage
 Sélectionner le cycle, par exemple, le FRAISAGE DE
FILETS. La TNC ouvre une boîte de dialogue dans
laquelle vous devez introduire les valeurs. Sur la
moitié droite de l’écran, la TNC affiche simultanément
un graphique dans lequel le paramètre à introduire est
en surbrillance
 Introduisez tous les paramètres réclamés par la TNC
et validez chaque introduction avec la touche ENT.
 La TNC ferme le dialogue lorsque vous avez introduit
toutes les données requises
Définir le cycle avec la fonction GOTO
 La barre de softkeys affiche les différents groupes de
cycles
 La TNC ouvre une fenêtre auxiliaire
 Avec les touches fléchées, sélectionnez le cycle
désiré et validez avec la touche ENT ou
 Introduisez le numéro du cycle et appuyez deux fois
sur la touche ENT. La TNC ouvre alors le dialogue du
cycle tel que décrit précédemment
Exemple de séquences CN
7 CYCL DEF 200 PERCAGE
Q200=2 ;DISTANCE D'APPROCHE
Q201=3 ;PROFONDEUR
Q206=150 ;AVANCE PLONGÉE PROF.
Q202=5 ;PROFONDEUR DE PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q211=0.25 ;TEMPO. AU FOND
