HEIDENHAIN TNC 320 279
8.3 Cy
cles de fr
aisag
e
de poc
hes, t
e
nons et r
a
inur
es

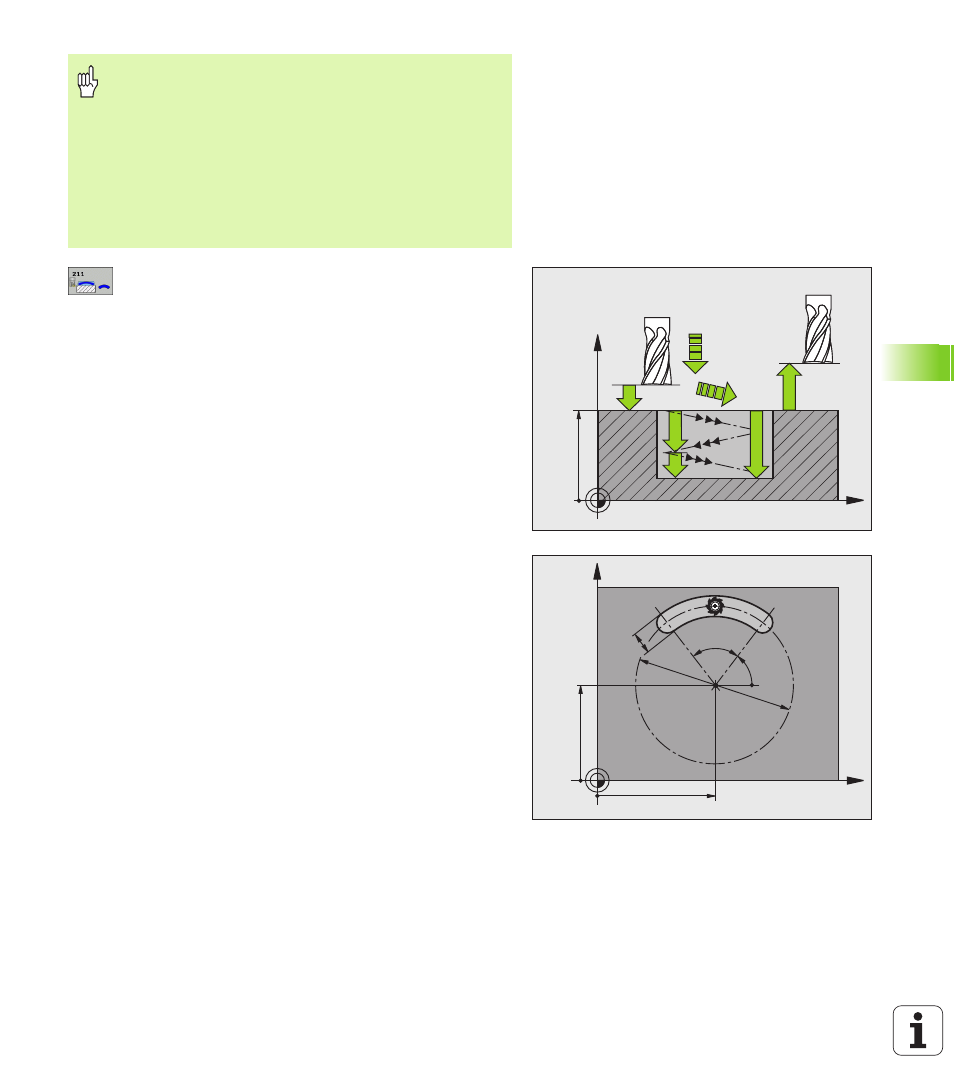

 Distance d'approche Q200 (en incrémental): Distance
entre la pointe de l'outil et la surface de la pièce
 Profondeur Q201 (en incrémental): Distance entre la
surface de la pièce et le fond de la rainure
 Avance fraisage Q207: Vitesse de déplacement de
l'outil lors du fraisage, en mm/min.
 Profondeur de passe Q202 (en incrémental): Valeur
égale à la distance totale parcourue par l'outil lors
d'une plongée pendulaire dans l'axe de broche
 Opérations d'usinage (0/1/2) Q215: Définir les
opérations d'usinage:
0: Ebauche et finition
1: Ebauche seulement
2: Finition seulement
 Coordonnée surface pièce Q203 (en absolu):
Coordonnée de la surface de la pièce
 Saut de bride Q204 (en incrémental):
Coordonnée Z excluant toute collision entre l'outil et
la pièce (matériels de serrage)
 Centre 1er axe Q216 (en absolu): Centre de la rainure
dans l'axe principal du plan d'usinage
 Centre 2ème axe Q217 (en absolu): Centre de la
rainure dans l'axe auxiliaire du plan d'usinage
 Diamètre cercle primitif Q244: Introduire le
diamètre du cercle primitif
 Longueur 2ème côté Q219: Introduire la largeur de la
rainure; si l'on a introduit une largeur de rainure égale
au diamètre de l'outil, la TNC n'effectue que
l'ébauche (fraisage d'un trou oblong)
 Angle initial Q245 (en absolu): Introduire l'angle
polaire du point initial
Avec le paramètre-machine displayDepthErr, vous
définissez si la TNC doit délivrer un message d'erreur (on)
ou ne pas en délivrer (off) en cas d'introduction d'une
profondeur positive.
Attention, risque de collision!
Vous ne devez pas perdre de vue que la TNC inverse le
calcul de la position de pré-positionnement si vous
introduisez une profondeur positive. L'outil se déplace
donc dans l'axe d'outil, en avance rapide, jusqu’à la
distance d'approche en dessous de la surface de la pièce!
X
Z
Q200
Q207
Q202
Q203
Q204
Q201
X
Y
Q217
Q216
Q248
Q245
Q219
Q244
